Виброопора DO-39, DO-40, DO-41, DO-42, DO-43, DO-44, DO-45

Name: Виброопора DO-39, DO-40, DO-41, DO-42, DO-43, DO-44, DO-45
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели для всех типоразмеров виброопор DO-39, DO-40, DO-41, DO-42, DO-43, DO-44, DO-45.
Виброопоры предназначены для снижения динамической нагрузки, передаваемой от вентилятора дымоудаления на несущую конструкцию.

Ключевые особенности:

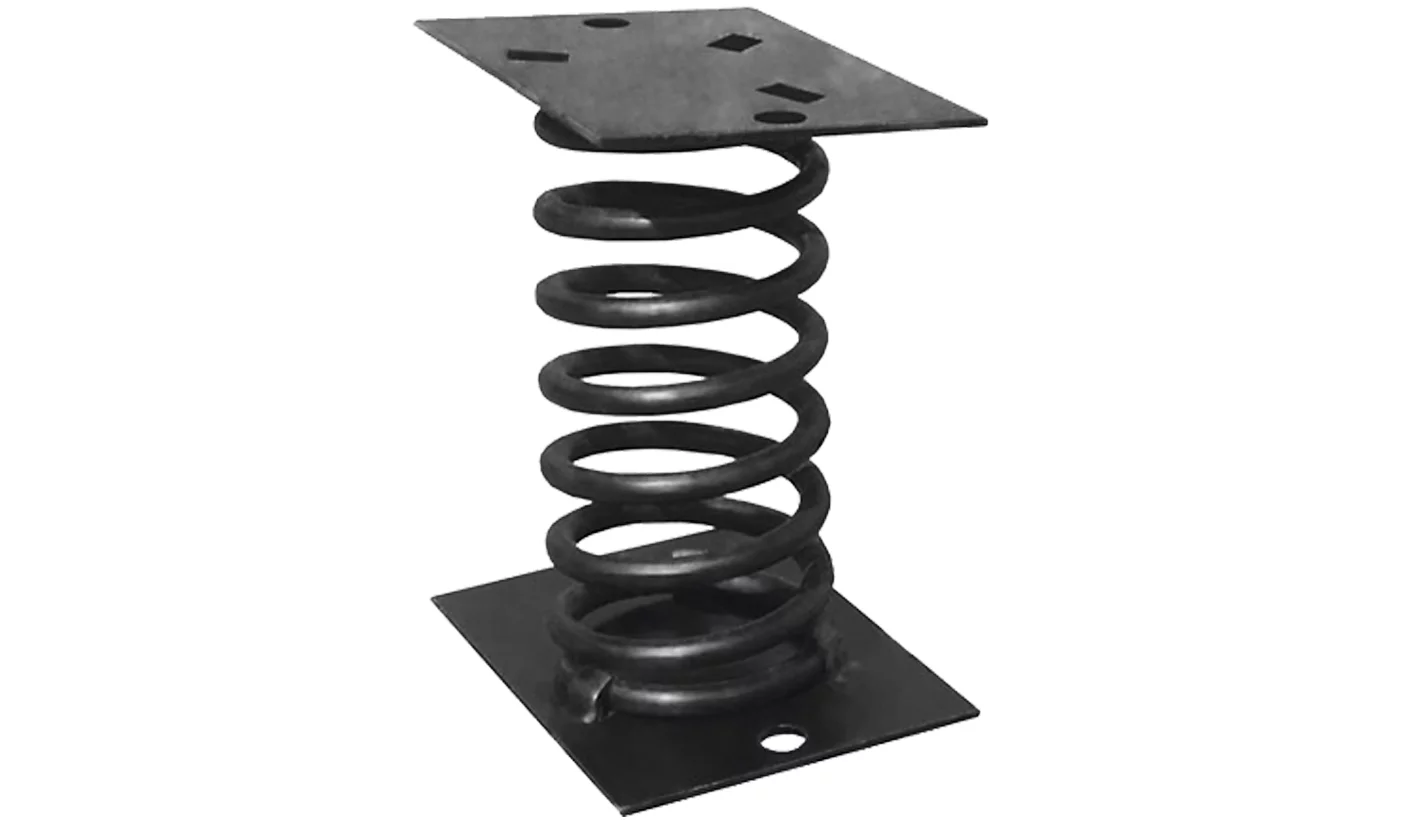

— Виброизолятор ДО состоит из цилиндрической пружины, к торцам которой жестко прикреплены штампованные стальные пластины;
— Виброизоляторы ДО предназначены для монтажа вентилятора в помещении.

Файлы для скачивания


rfa	Виброопора DO.rfa	544 KB	Revit 2020

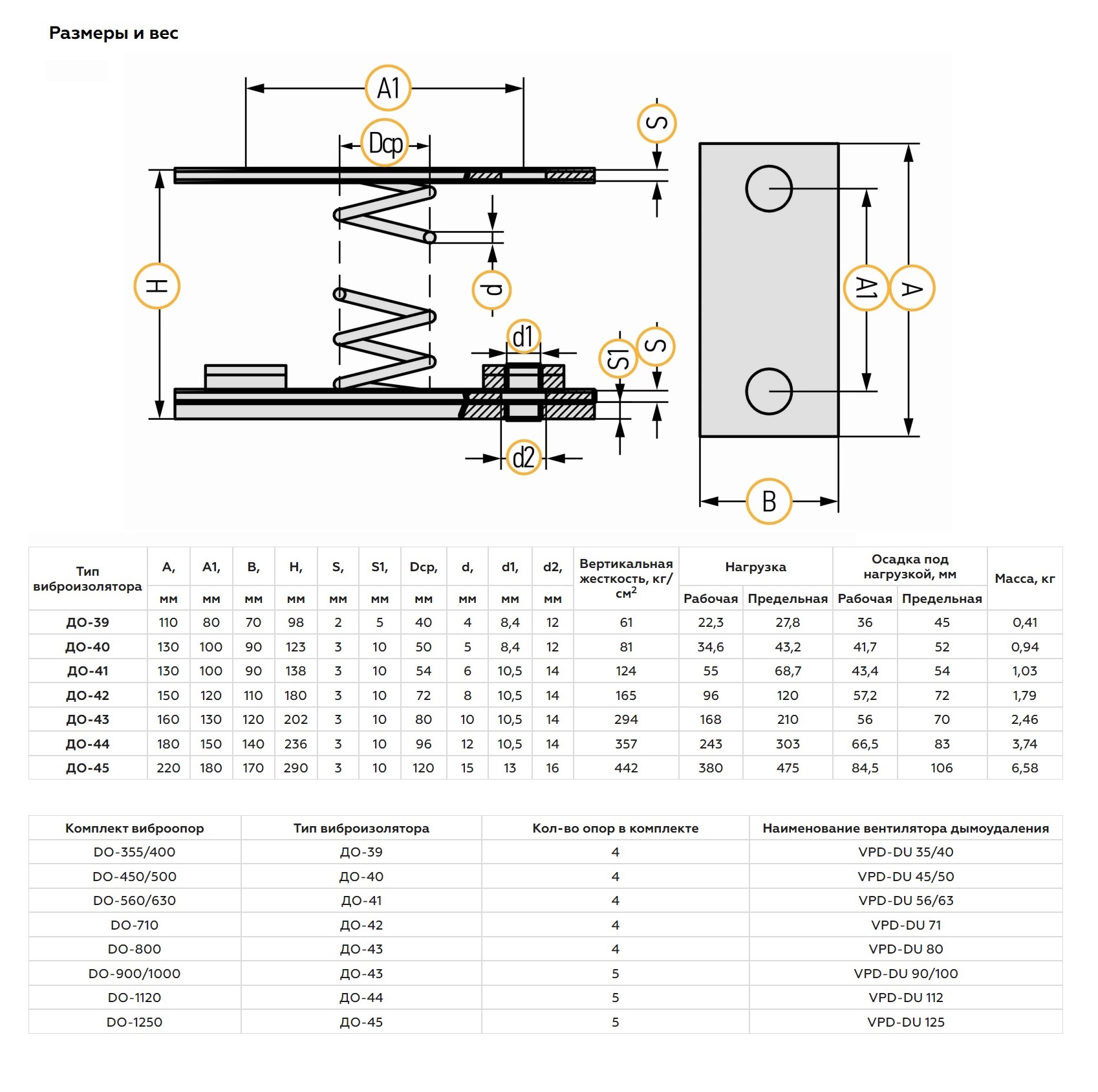

Типоразмеры (7)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Вертикальная жесткость	Код для таблицы поиска	Нагрузка Предельная	Нагрузка Рабочая	Наименование радиального вентилятора	Осадка Предельная	Осадка Рабочая
ДО-45	6.58	Виброопора ДО-45	442	8	475	380	VPD 125	106	84.5
ДО-40	0.94	Виброопора ДО-40	81	3	43.2	34.6	VPD 45/50	52	41.7
ДО-39	0.41	Виброопора ДО-39	61	2	27.8	22.3	VPD 31/35/40	45	36
ДО-41	1.03	Виброопора ДО-41	124	4	68.7	55	VPD 56/63	54	43.4
ДО-42	1.79	Виброопора ДО-42	165	5	120	96	VPD 71	72	57.2

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	98 mm
Ширина	70 mm
Длина	80 mm
Вес	410 g
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Разработано	support@bimlib.ru
Таблица поиска1	DO
