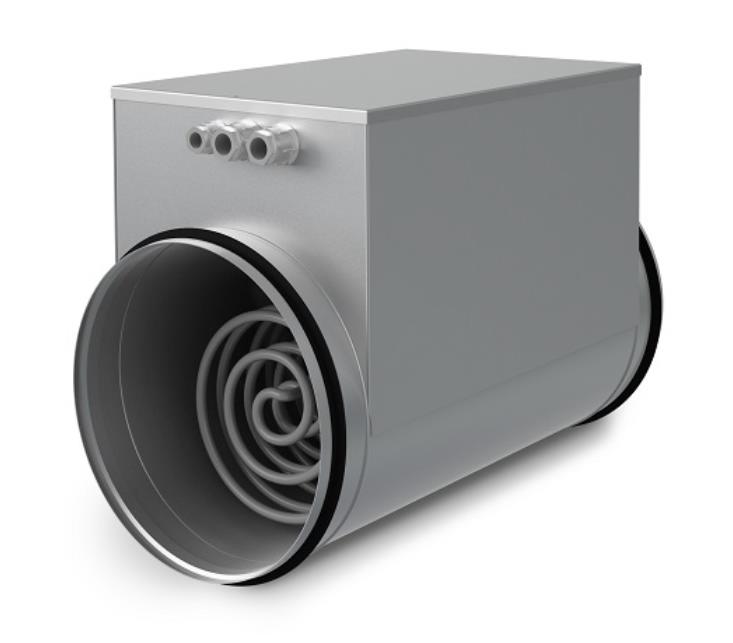

Воздухонагреватель электрический круглый ELK

Name: Воздухонагреватель электрический круглый ELK
Brand: KORF

Обновлено 4 месяца назад

Описание

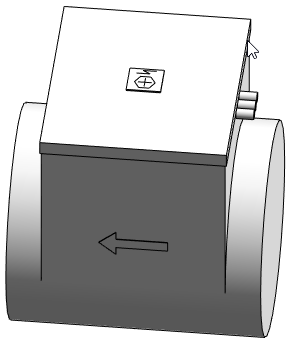

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания

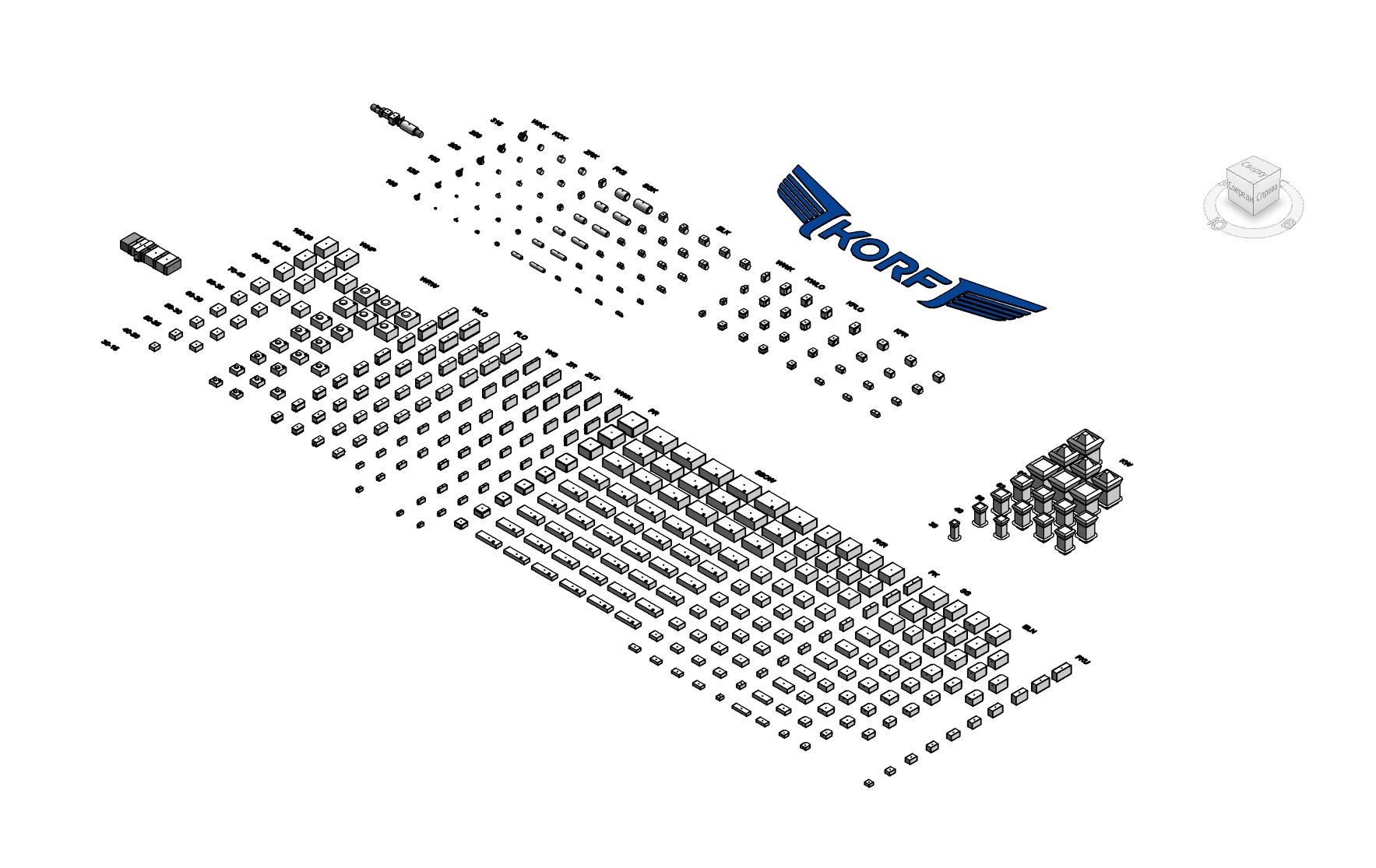

rvt	KORF_Каталог_Канальное оборудование_V3.rvt	45.6 MB	Revit 2018
rfa	KORF_Нагреватель_Электрический_Круглый_ELK.rfa	672 KB	Revit 2018
pdf	KORF_Инструкция_Канальное оборудование_V3.pdf	2.1 MB	—
txt	KORF_Нагреватель_Электрический_Круглый_ELK.txt	18 KB	—

Типоразмеры (25)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность
ELK 100/0.5	ELK 100/0.5	1.4	1.4	Воздухонагреватель электрический круглый, DN 100, Qт = 0.5 кВт	230 В	1	1	0.500 кВт	0.50 кВ·А
ELK 100/1.5	ELK 100/1.5	1.8	1.8	Воздухонагреватель электрический круглый, DN 100, Qт = 1.5 кВт	230 В	1	1	1.500 кВт	1.50 кВ·А
ELK 100/2	ELK 100/2	2.2	2.2	Воздухонагреватель электрический круглый, DN 100, Qт = 2 кВт	230 В	1	1	2.000 кВт	2.00 кВ·А
ELK 100/2.5	ELK 100/2.5	2.4	2.4	Воздухонагреватель электрический круглый, DN 100, Qт = 2.5 кВт	230 В	1	1	2.500 кВт	2.50 кВ·А
ELK 125/1.5	ELK 125/1.5	1.9	1.9	Воздухонагреватель электрический круглый, DN 125, Qт = 1.5 кВт	230 В	1	1	1.500 кВт	1.50 кВ·А

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ADSK_Сталь оцинкованная
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	KORF
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
