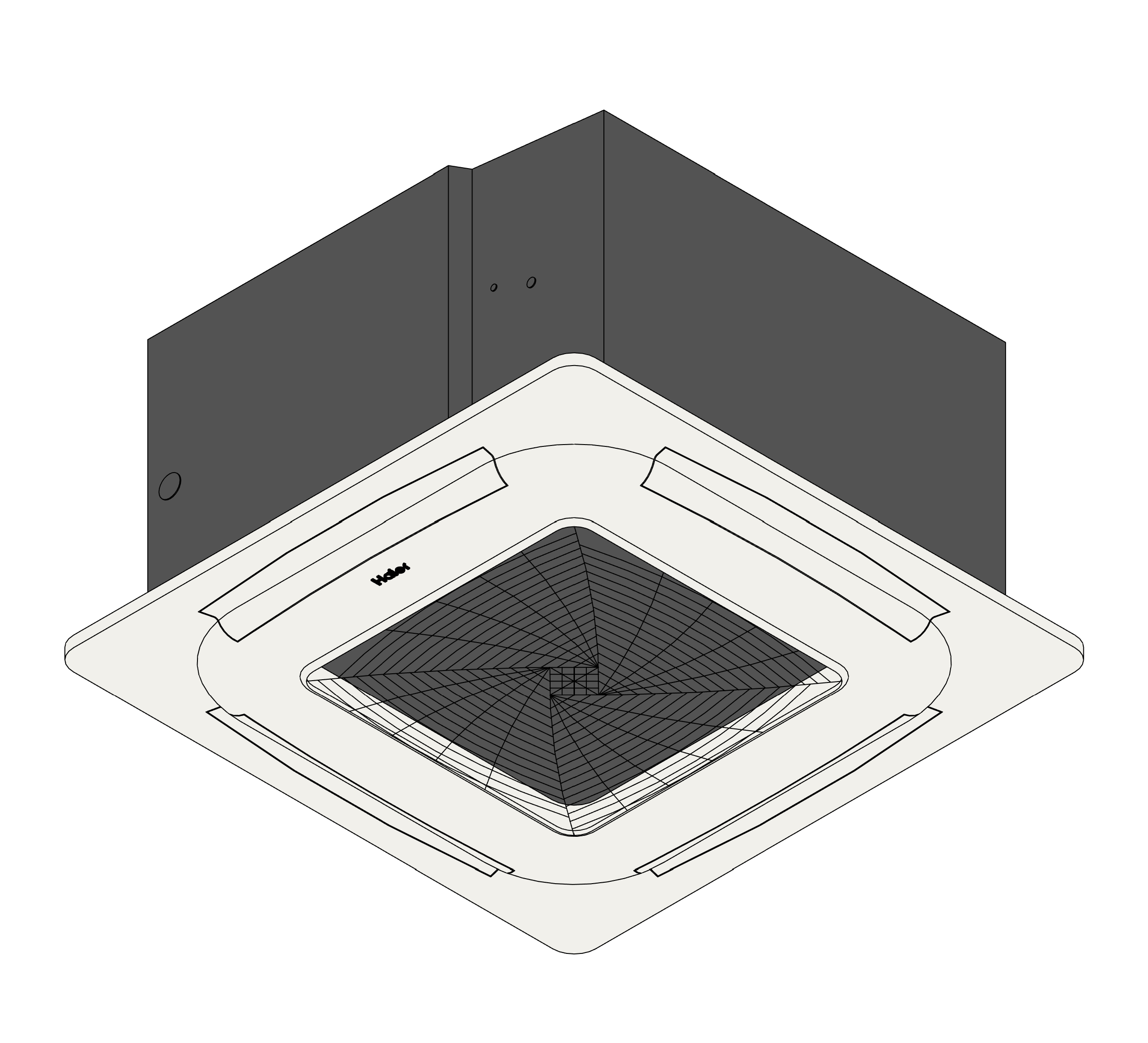

Внутренний блок VRF-системы кассетные компактные MRV MCERA(M)

Name: Внутренний блок VRF-системы кассетные компактные MRV MCERA(M)
Brand: Haier

Обновлено в 2024 году

Описание

Компактные кассетные блоки имеют уменьшенный размер декоративной решетки, соответствующий размеру одной ячейки повесного потолка Армстронг. Это позволяет идеально с точки зрения дизайна вписать кондиционер в потолочную конвтрукцию. Схема распределения воздушного потока кондиционера предпологает четырехстороннюю подачу воздуха в помещение. Возврат воздуха осуществляется из центральной решетки.

Файлы для скачивания

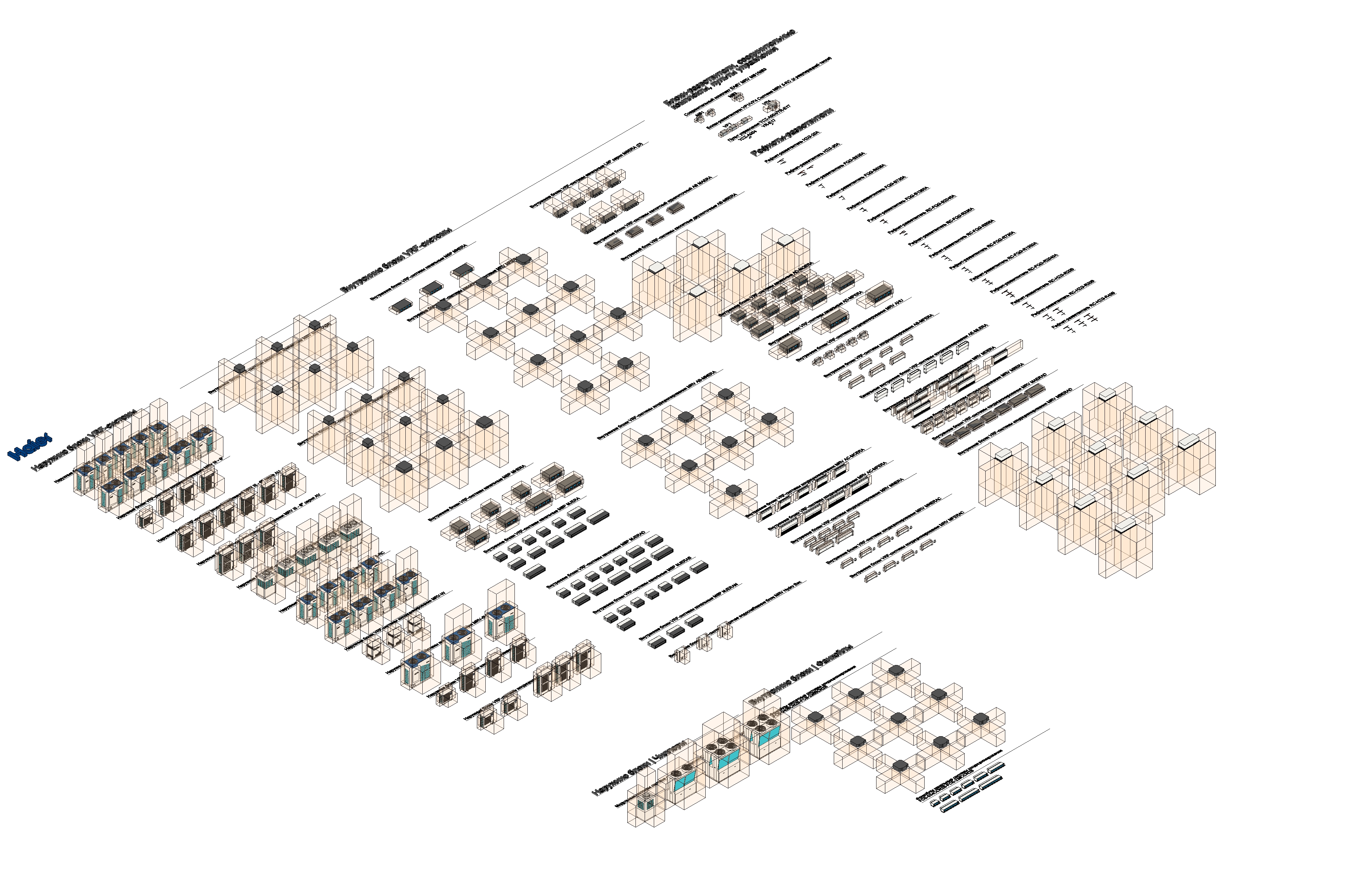

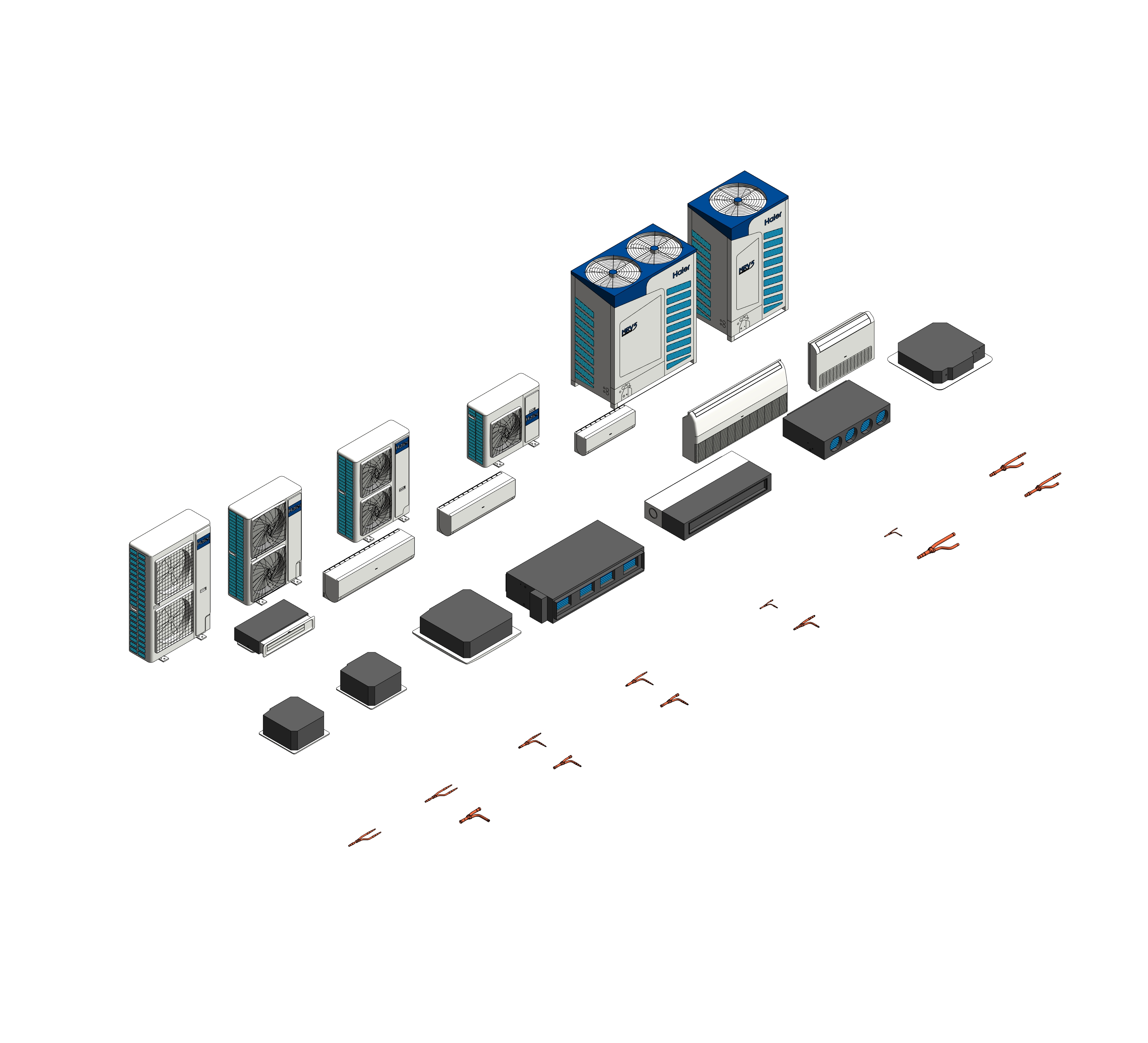

rvt	bimlib_blokinarujnyevnutrennierefnety_sistemakondicionirovaniya_haier.rvt	143.3 MB	Revit 2017
rfa	bimlib_vnutrennieblokisistemakondicionirovaniya_mceram_haier.rfa	1.0 MB	Revit 2017
ifc	bimlib_vnutrennie_bloki_sistema_kondicionirovaniya_mrv_mceram_haier.ifc	488 KB	IFC2X3
pdf	haier-instruktsiya_po_rabote_s_modelyami.pdf	3.2 MB	—
txt	bimlib_vnutrennieblokisistemakondicionirovaniya_mceram_haier.txt	13 KB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Звуковое давление	Теплопроизводительность	Холодопроизводительность
AB052MCERA(M)_HAIER	18.8	AB052MCERA(M)	17 Вт	17 В·А	650.0 м³/ч	32	2 кВт	2 кВт
AB072MCERA(M)_HAIER	18.8	AB072MCERA(M)	17 Вт	17 В·А	700.0 м³/ч	32	3 кВт	2 кВт
AB092MCERA(M)_HAIER	18.8	AB092MCERA(M)	17 Вт	17 В·А	700.0 м³/ч	32	3 кВт	3 кВт
AB122MCERA(M)_HAIER	21.8	AB122MCERA(M)	18 Вт	18 В·А	700.0 м³/ч	33	4 кВт	4 кВт
AB162MCERA(M)_HAIER	21.8	AB162MCERA(M)	26 Вт	26 В·А	700.0 м³/ч	33	5 кВт	5 кВт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Пластик, Металл
Сайт производителя	Перейти
Общие характеристики
Группирование ADSK Группирование	VRF-системы MRV MCERA(M)
Количество ADSK Количество	1
Наименование ADSK Наименование	Внутренний блок VRF-системы кассетные компактные MRV MCERA(M)
Напряжение ADSK Напряжение	230 В
Обозначение ADSK Обозначение	MRV MCERA(M)
