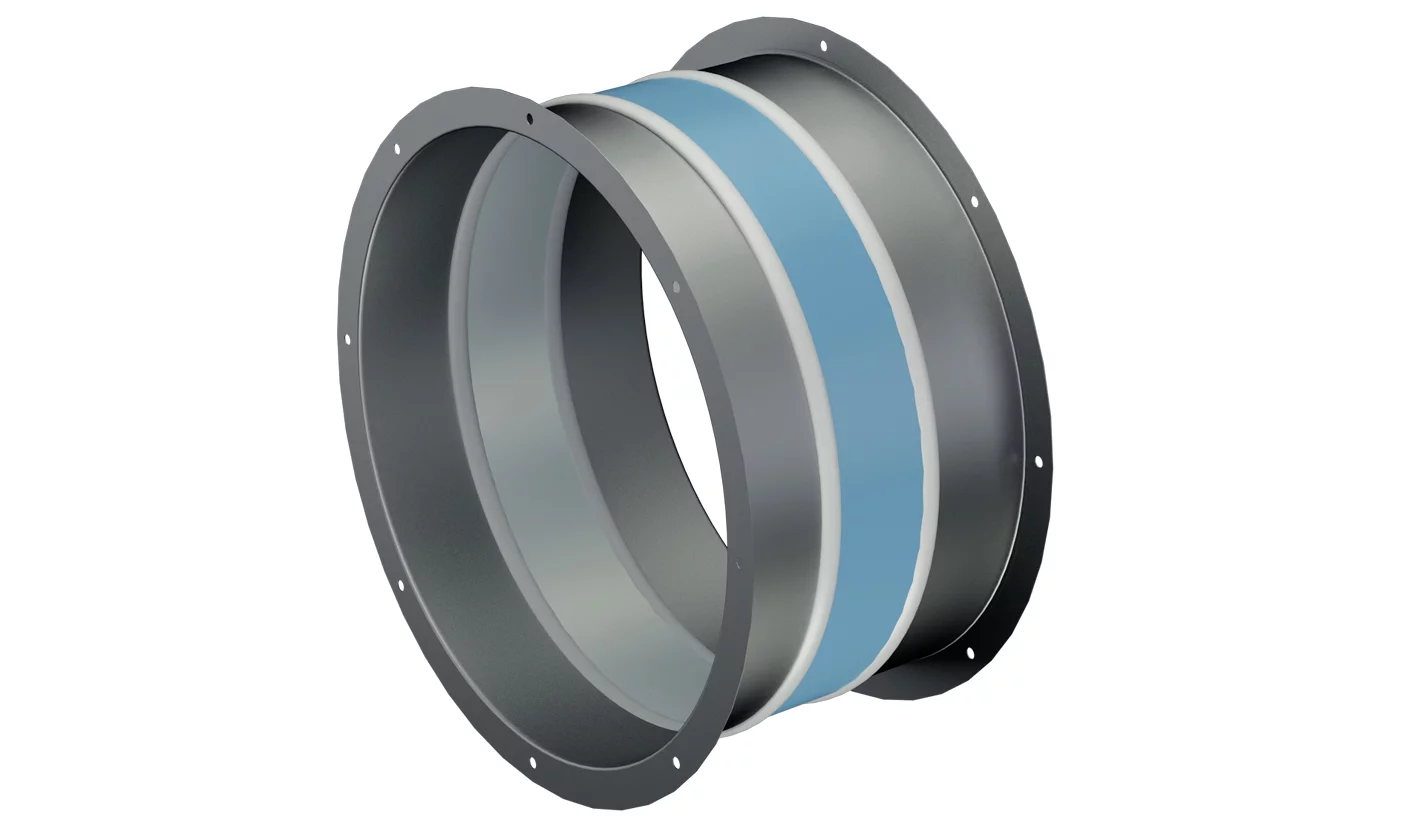

Вставка гибкая круглая GVTC-Т 355–1250

Name: Вставка гибкая круглая GVTC-Т 355–1250
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели для всех типоразмеров вставки гибкой круглой GVTC-Т 355–1250.
Вставка предназначена для снижения механических вибраций, передаваемых от радиального вентилятора дымоудаления к системе воздуховодов.

Ключевые особенности:

— Изготавливается в 11 типоразмерах;
— Устанавливается на всасывающей стороне вентилятора;
— Вариант исполнения: термостойкая на 400 и 600 градусов (Т4 и Т6) и взрывозащищенная;
— Вариант специсполнения: коррозионностойкая и кислотостойкая.

Файлы для скачивания


rfa	Вставка гибкая круглая GVTC-Т.rfa	896 KB	Revit 2020

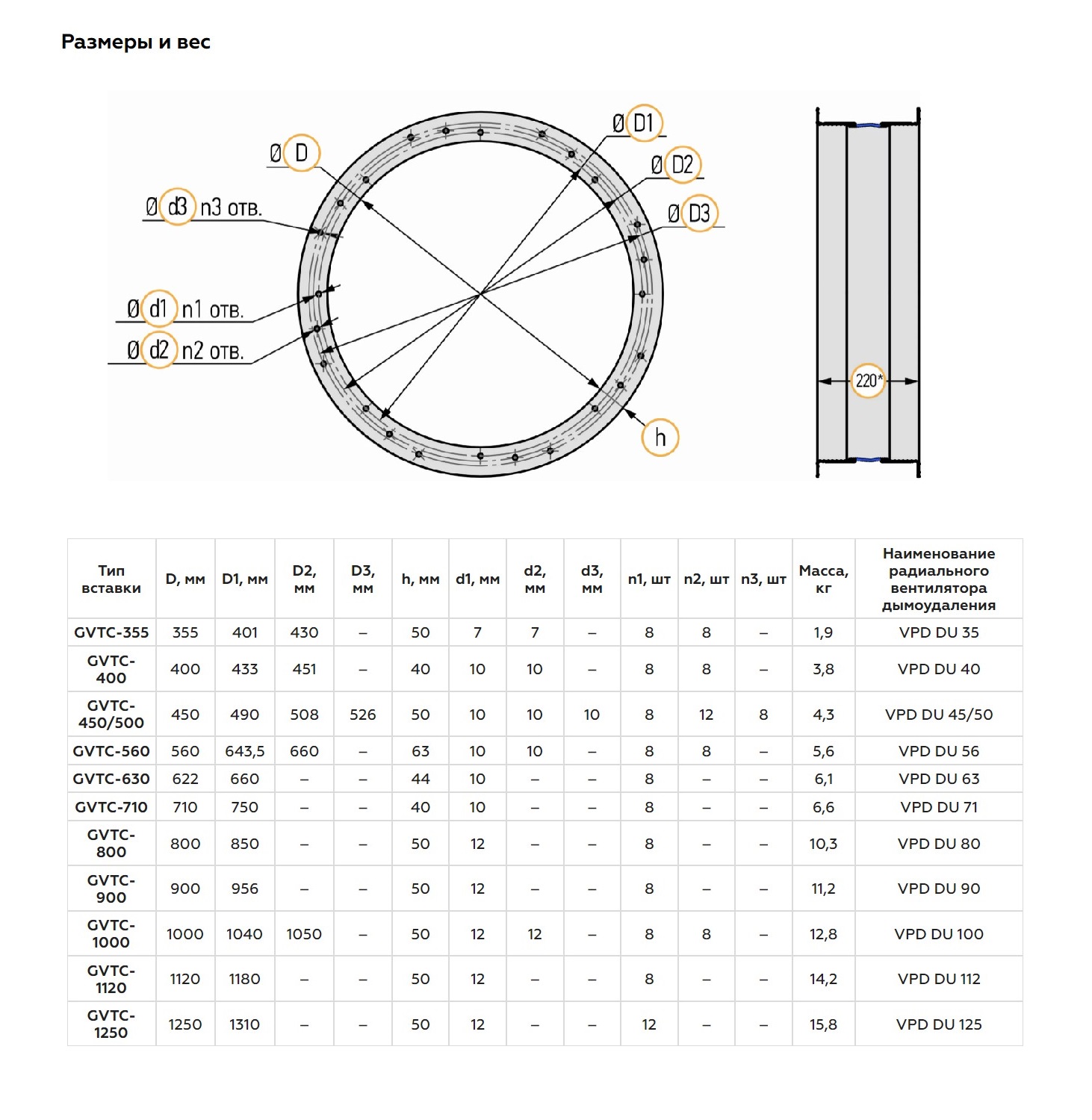

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код для таблицы поиска	Наименование радиального вентилятора	Типоразмер
GVTC-355	1.9	Вставка гибкая круглая GVTC-355	4	VPD 35	355
GVTC-400	3.8	Вставка гибкая круглая GVTC-400	5	VPD 40	400
GVTC-450	4.3	Вставка гибкая круглая GVTC-450/500	6	VPD 45/50	450/500
GVTC-560	5.6	Вставка гибкая круглая GVTC-560	7	VPD 56	560
GVTC-630	6.1	Вставка гибкая круглая GVTC-630	8	VPD 63	630

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Длина	220 mm
Вес	1900 g
Диаметр	355 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Разработано	support@bimlib.ru
Таблица поиска1	GVTC
