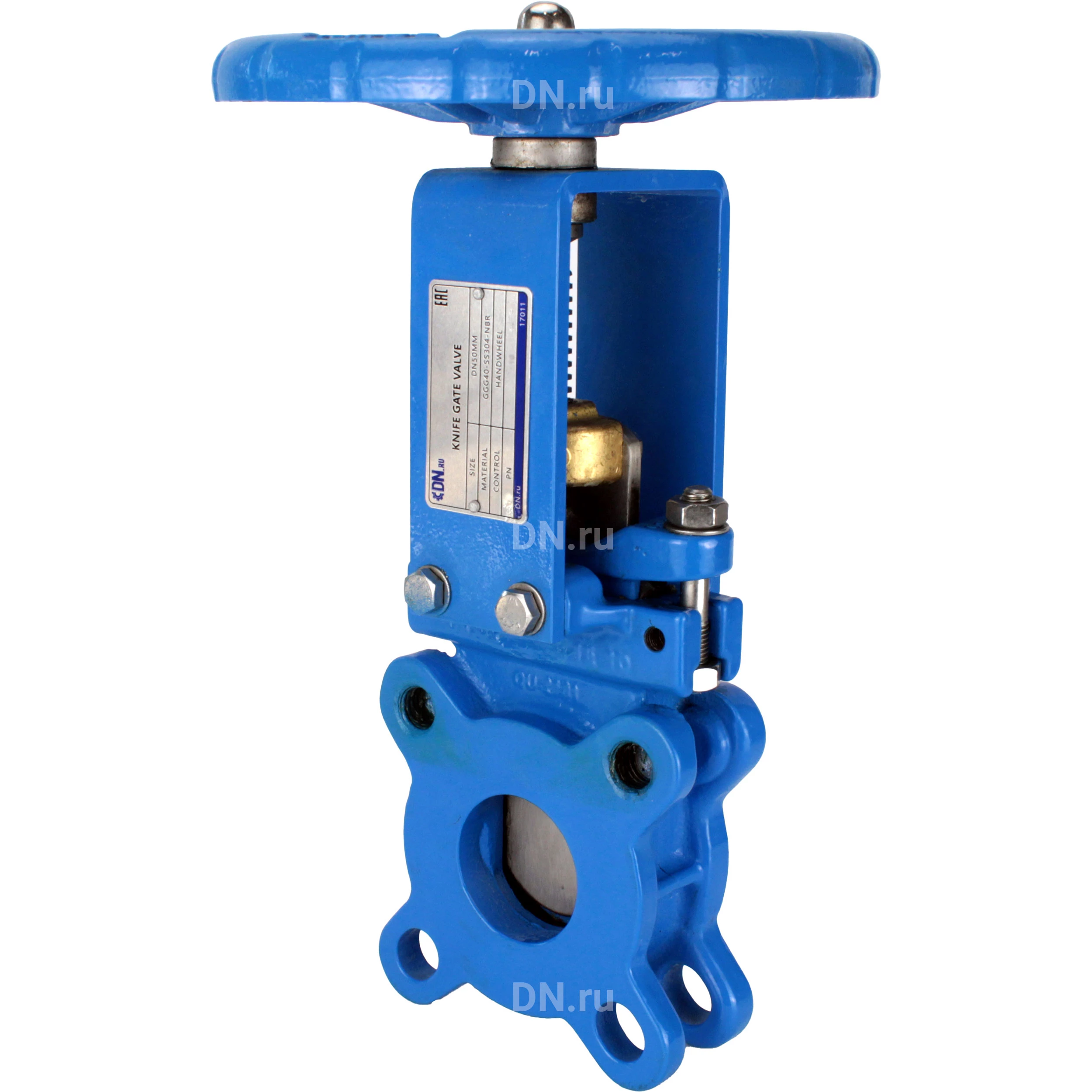

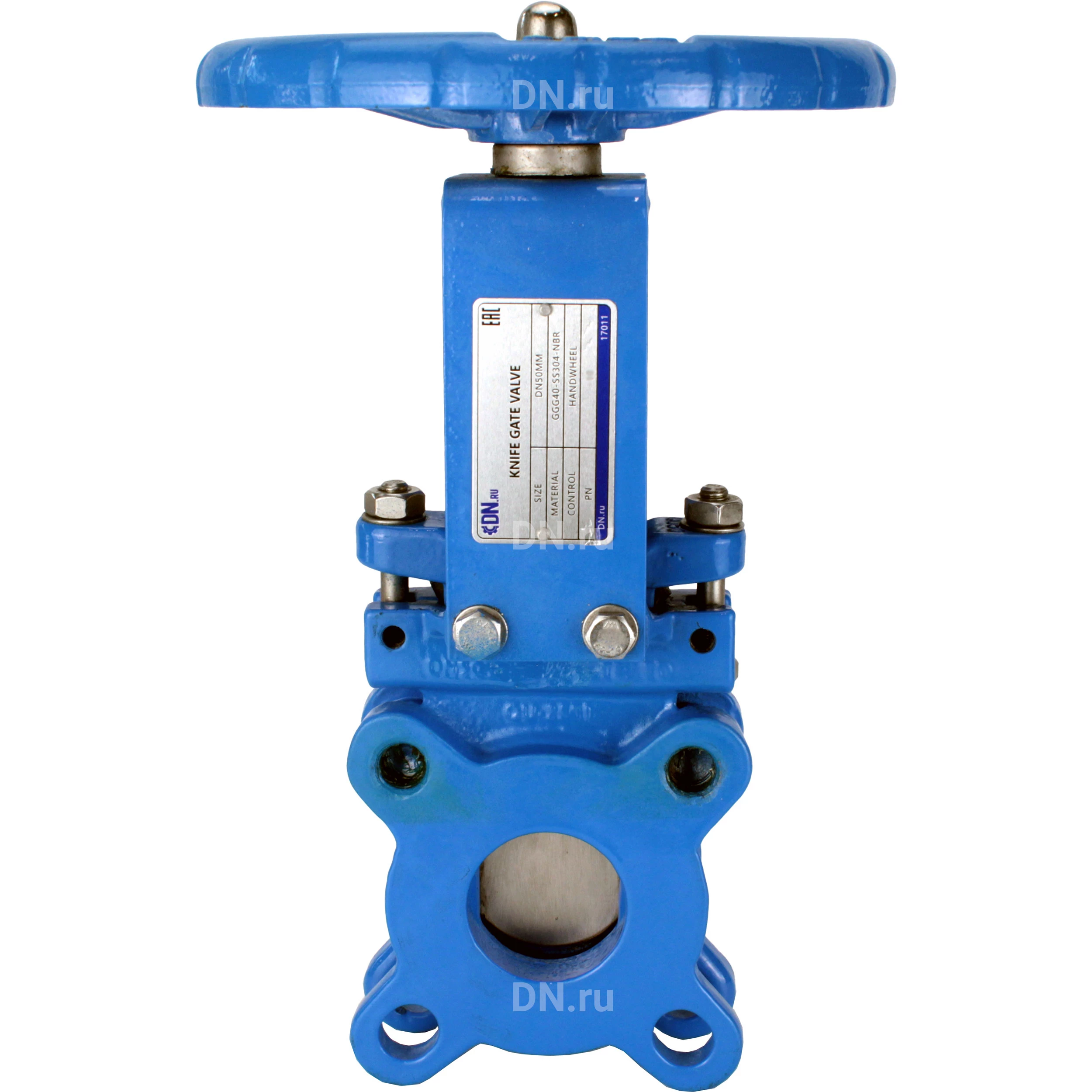

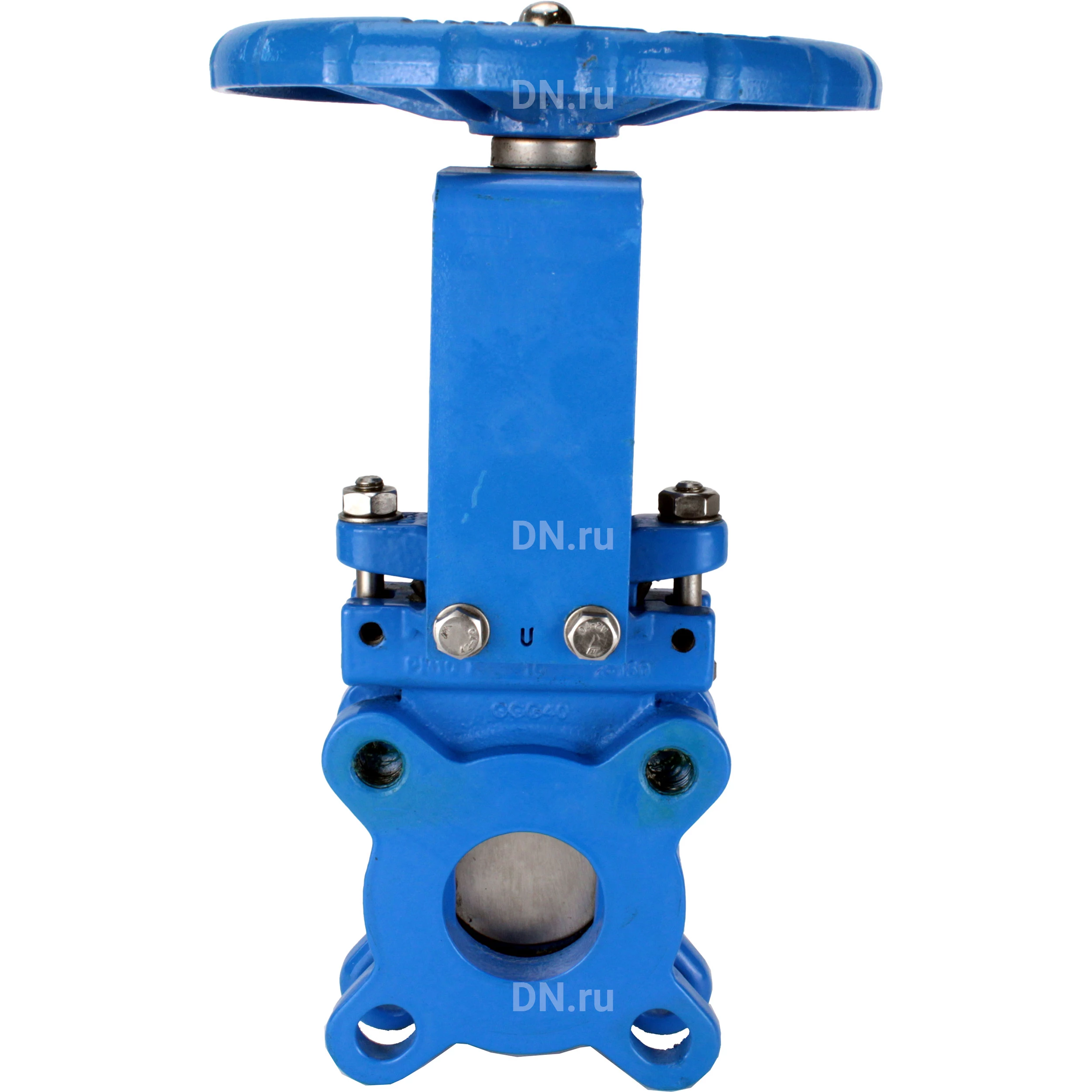

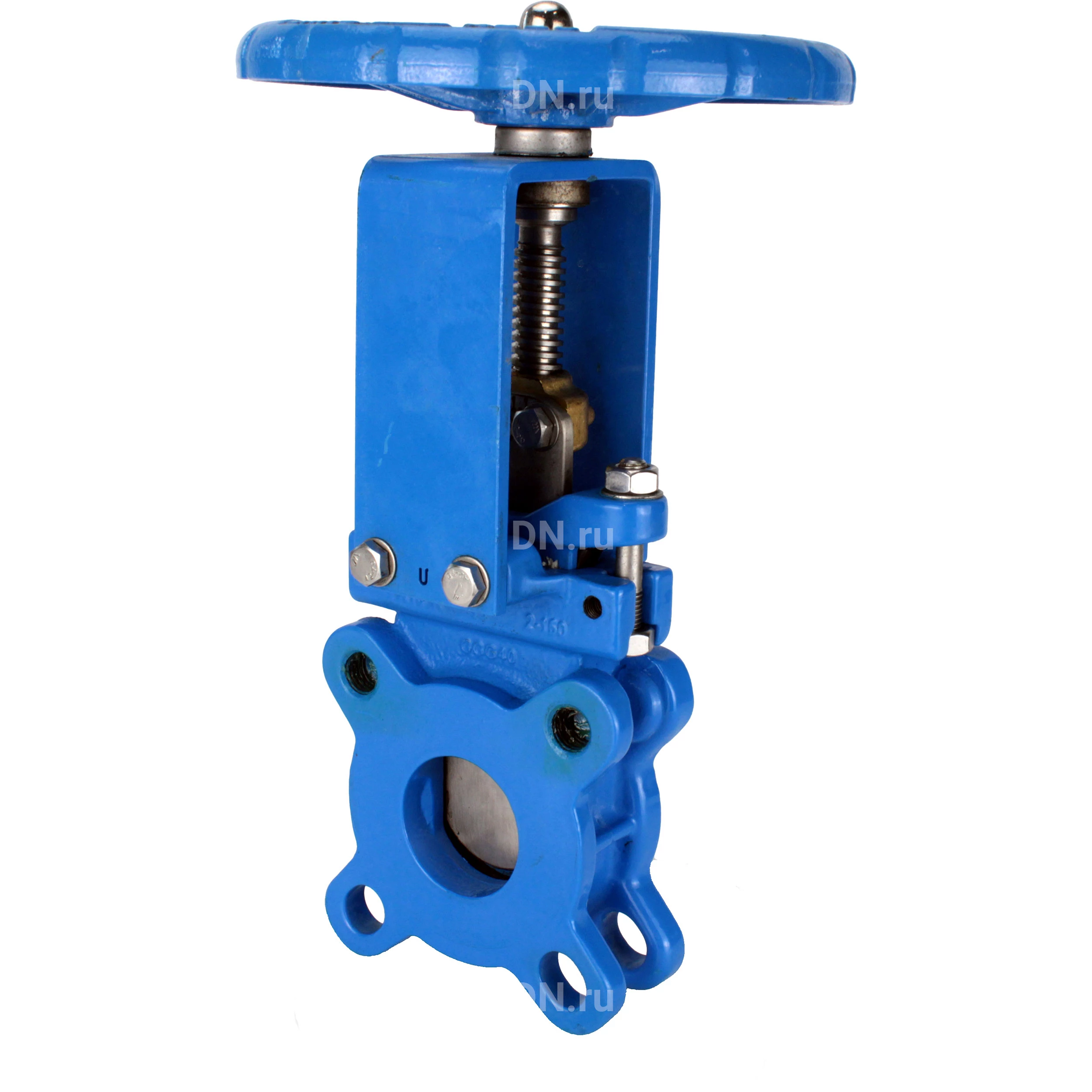

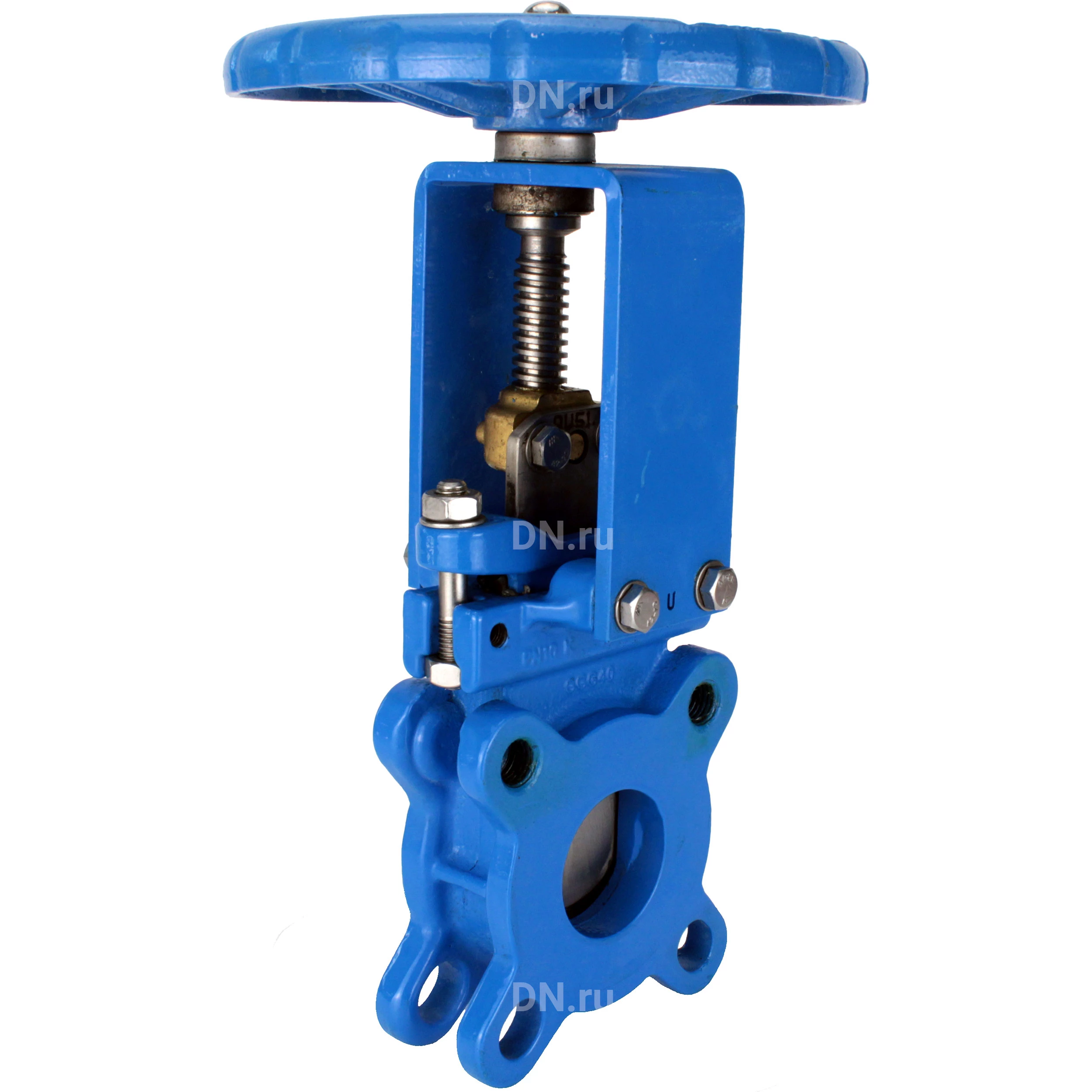

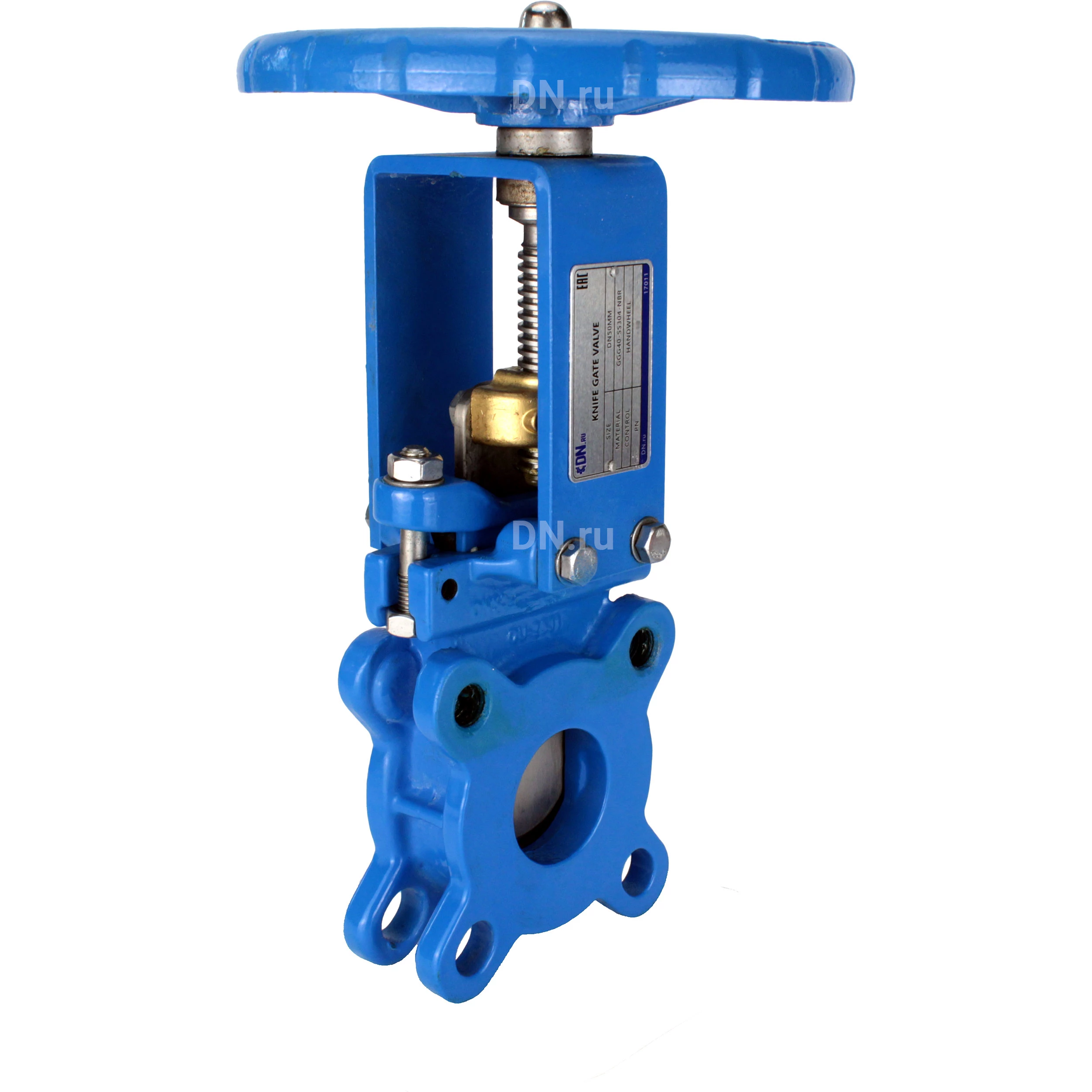

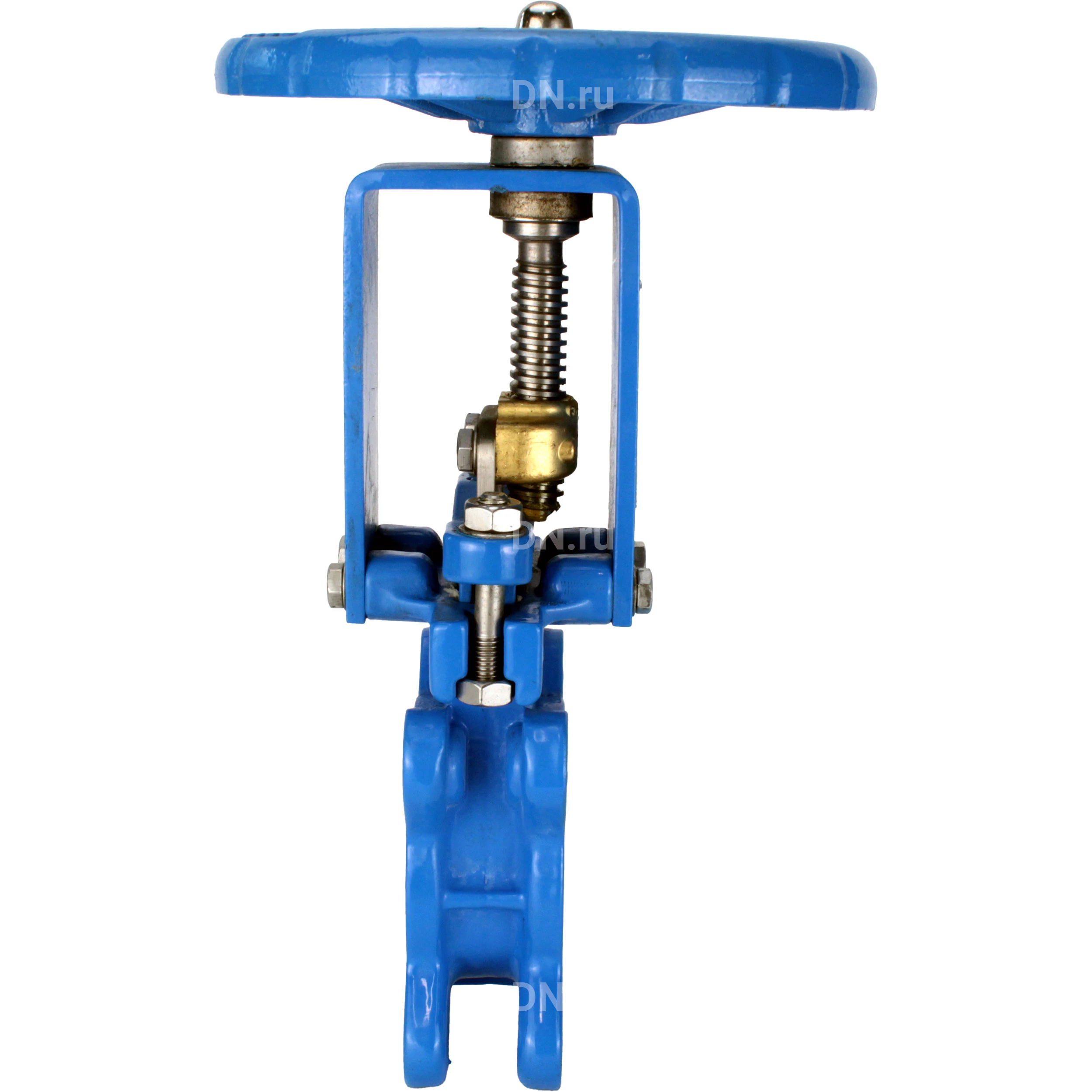

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (D040-07896)

Name: Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал (D040-07896)
Brand: DN.ru

Обновлено 1 месяц назад

Описание

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Файлы для скачивания


rfa	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду150 Ру10.rfa	1.1 MB	Revit 2026
stp	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду150 Ру10.stp	2.9 MB	—
cdw	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду150 Ру10.cdw	135 KB	—
dwg	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду150 Ру10 (2d).dwg	68 KB	—
dxf	GVKN1331N-2W-Fb-S Задвижка шиберная DN.ru Ду150 Ру10.dxf	972 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	596 mm
Ширина	57 mm
Длина	285 mm
Вес	18000 g
Диаметр	150 mm
