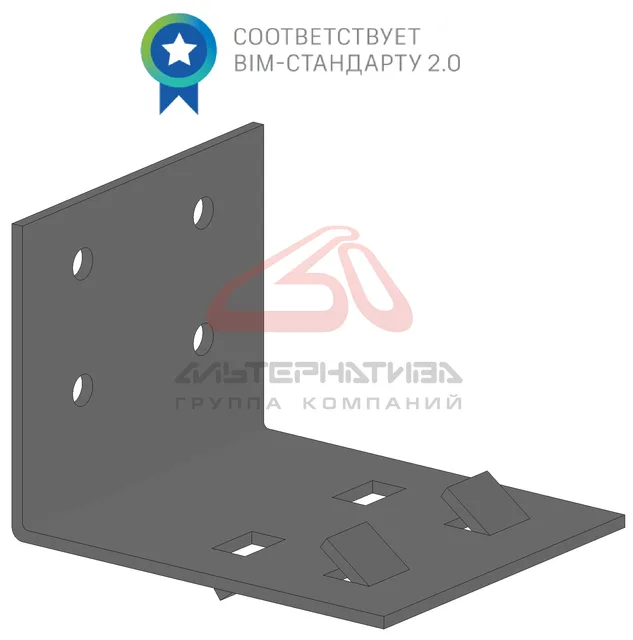

Закладная Г-образная. Тип 1

По умолчанию семейство разработано для Revit 2019 и является версией 1.0.
В файлы для скачивания добавлено семейство для Revit 2021 с суффиксом в названии "_R21". Версия данного семейства 2.0.
Также добавлен файл проекта, в котором присутствует Спецификация элементов НФС. При копировании данной спецификации в проект, поля будут автоматически заполнены.


Семейство выполнено в соответствии с BIM-стандартом 2.0.
Параметры были взяты из ФОП 2019. Отсутствующие параметры созданы с префиксом "ALT".
Три уровня детализации позволяют комфортно работать с моделью и грамотно оформить монтажные схемы и узлы.Данное семейство выполнено в шаблоне "Метрическая система, типовая модель на основе грани.rft".
Семейству присвоена подкатегория "ALT_Крепёжный элемент" и группа модели "ALT_Крепёжный элемент".
Префикс ALT свидетельствует о принадлежности данного семейства компании ООО "Альтернатива".
При изменении значений параметра "ALT_Отступ от строительного основания" можно регулировать расстояние основания семейства от рабочей плоскости.
Для создания видов в проекте в категории "Обобщенные модели" были созданы подкатегории семейств по следующему принципу:
1. ALT_Профиль Наименование Обозначение (вертикальный и горизонтальный профиль)
2. ALT_Профиль вспомогательный
3. ALT_Крепёжный блок
4. ALT_Крепёжный блок_Кронштейн
5. ALT_Крепёжный элемент
6. ALT_Метизы
7. ALT_Облицовка
8. ALT_Фасонные изделия
Для настройки спецификаций в проекте семейства были распределены по следующим группам модели:
1. ALT_Профиль
2. ALT_Крепёжный блок
3. ALT_Крепёжный элемент
4. ALT_Метизы
5. ALT_Облицовка
6. ALT_Фасонные изделия
К крепёжному блоку относится: термомост, вставка кронштейна, шайба, удлинитель кронштейна.
К крепёжным элементам относится: элемент крепления облицовки к НФС, вставка и накладка направляющей.
