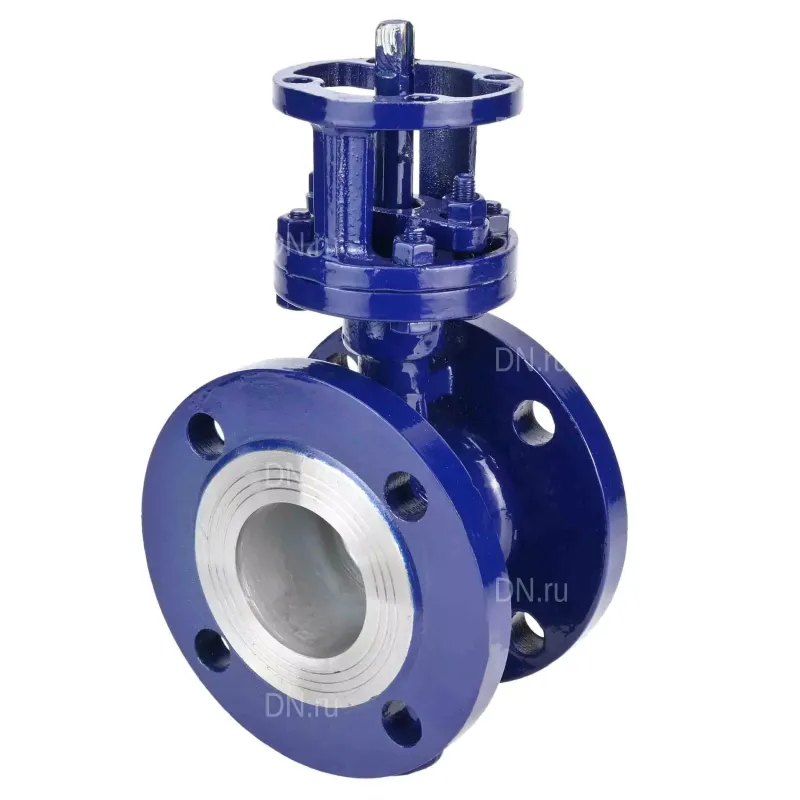

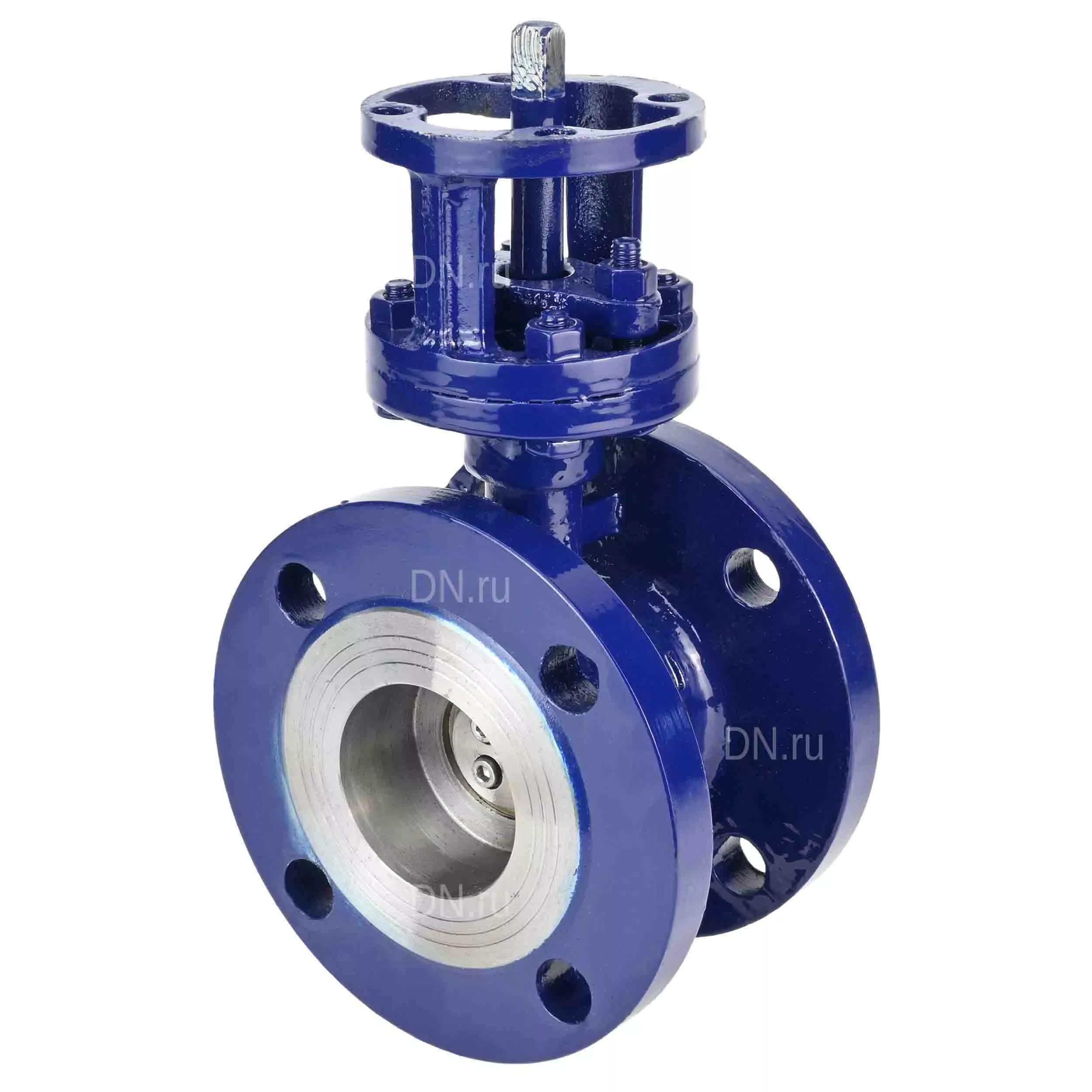

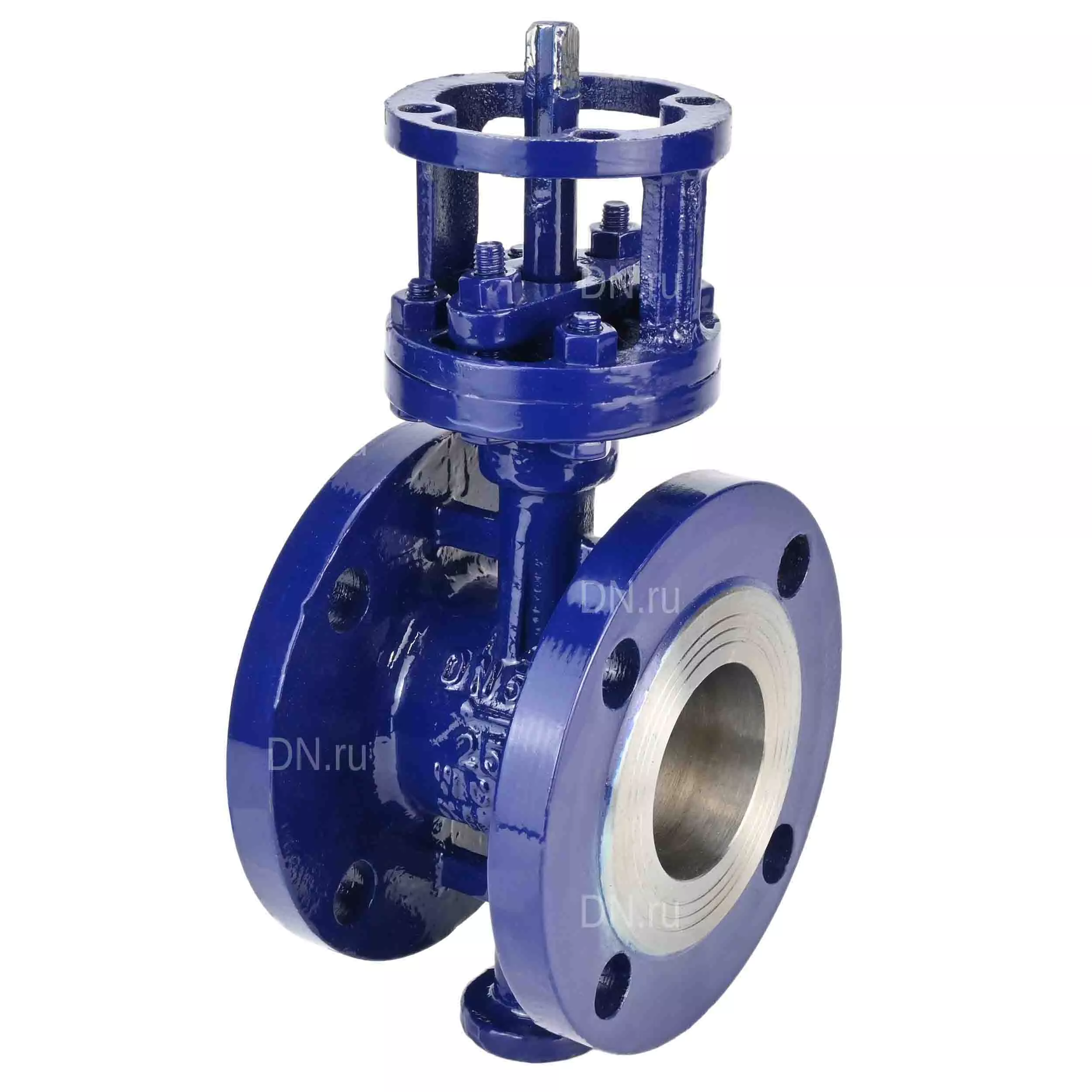

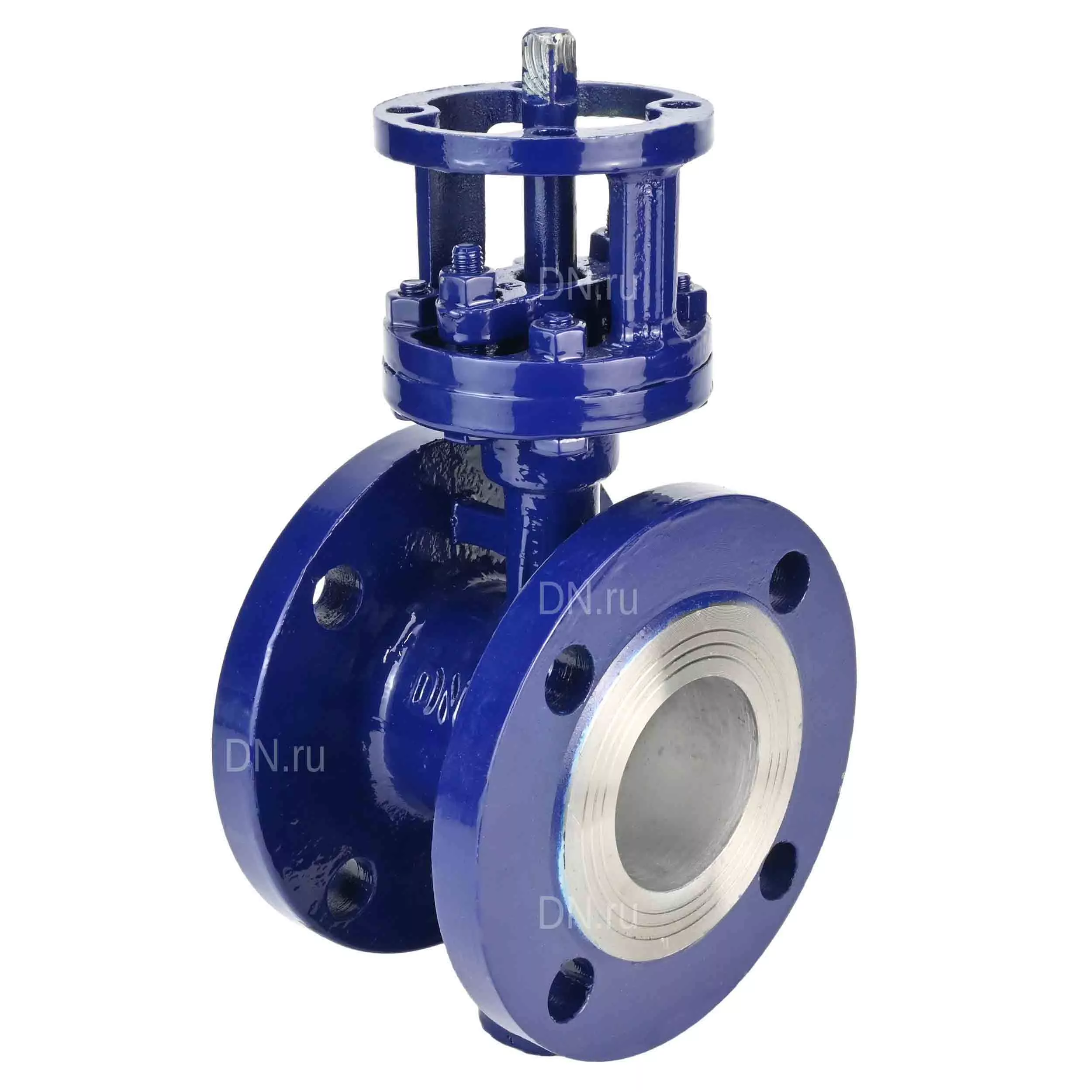

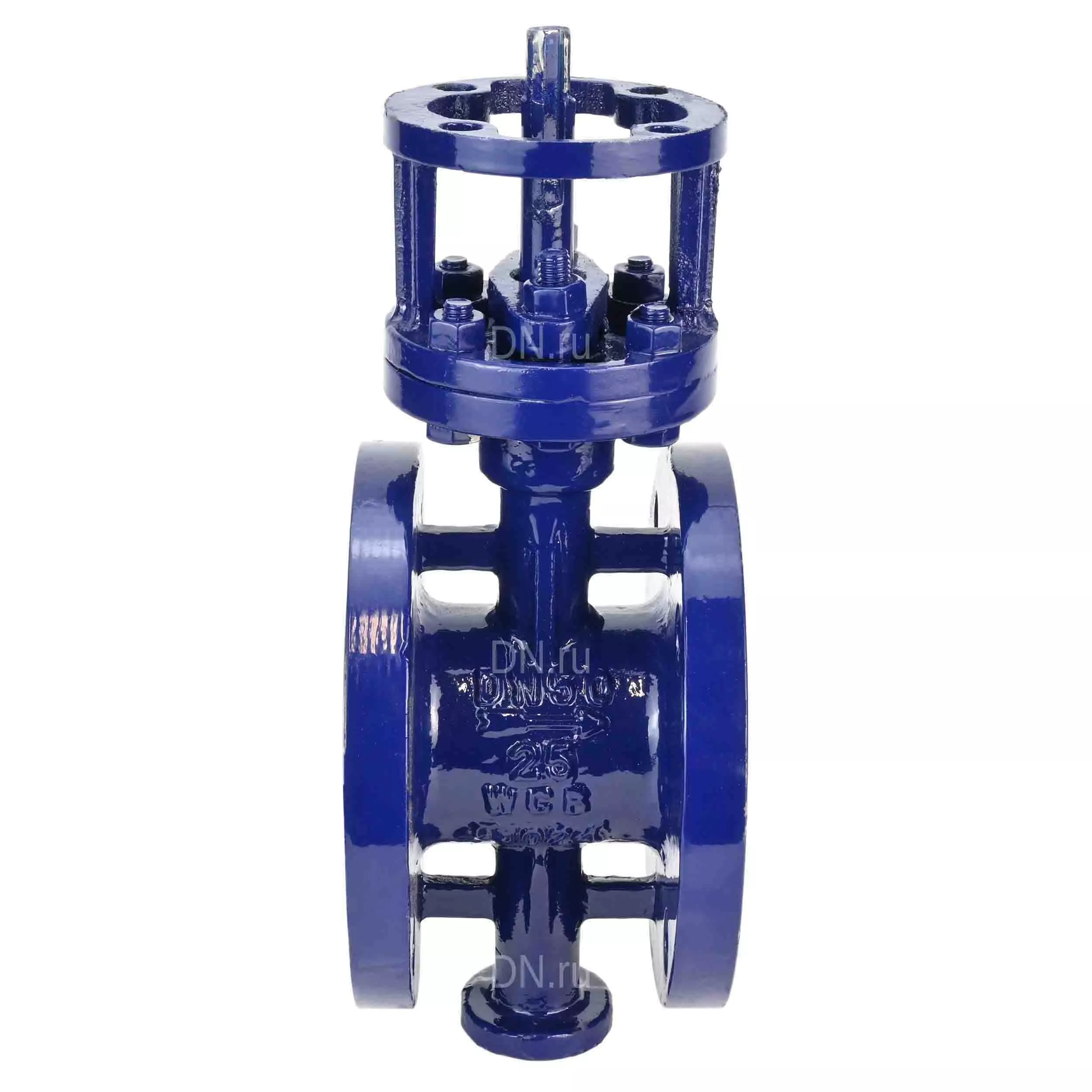

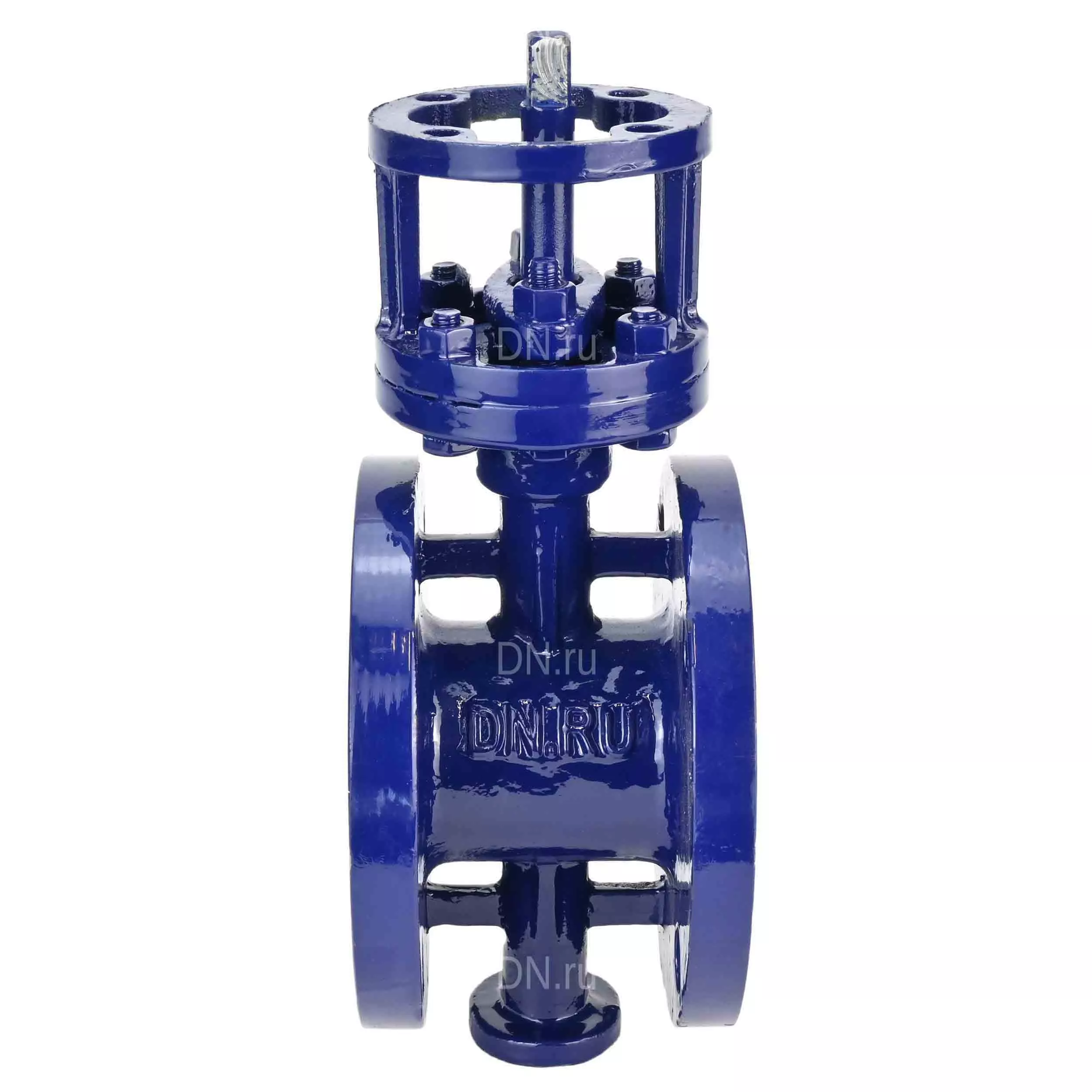

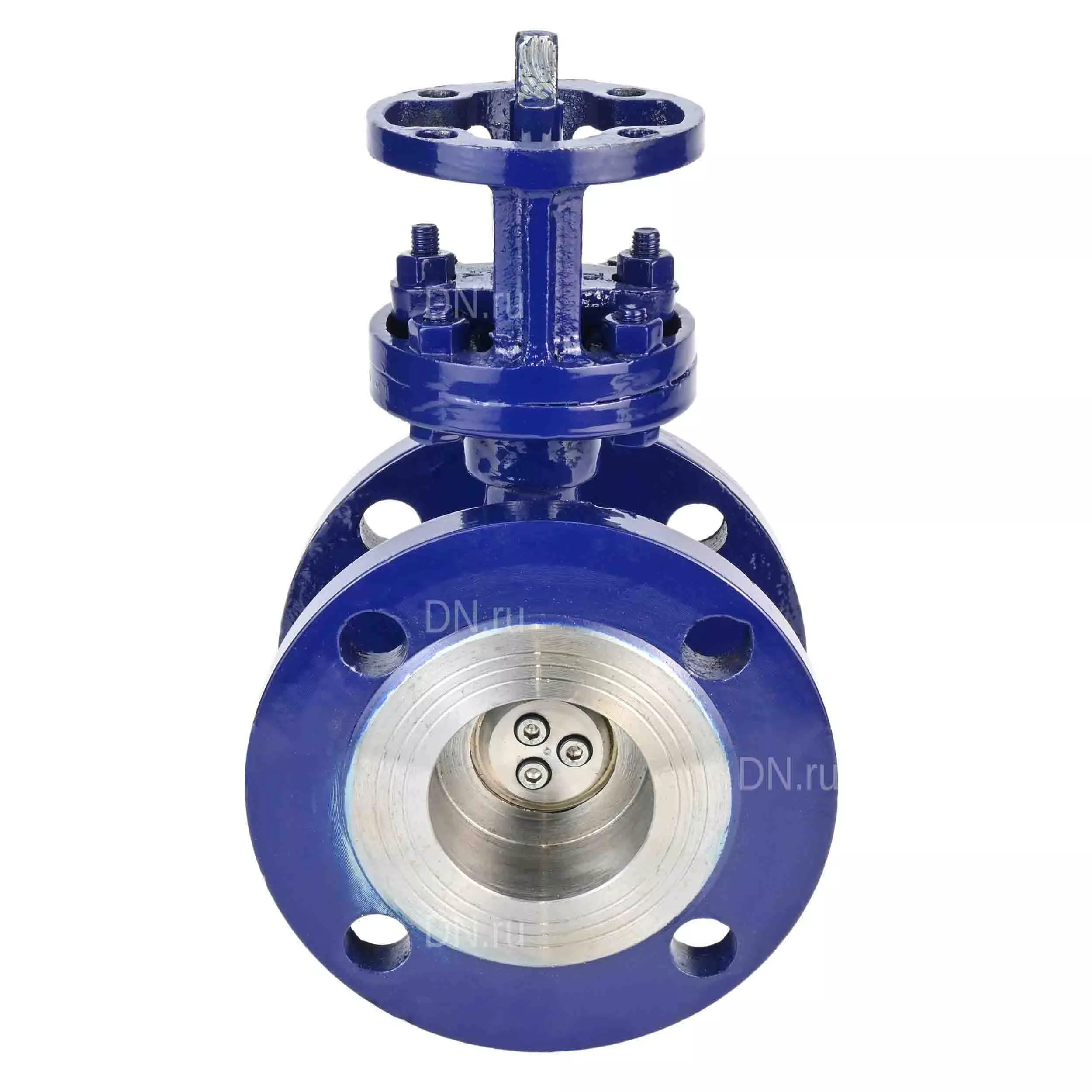

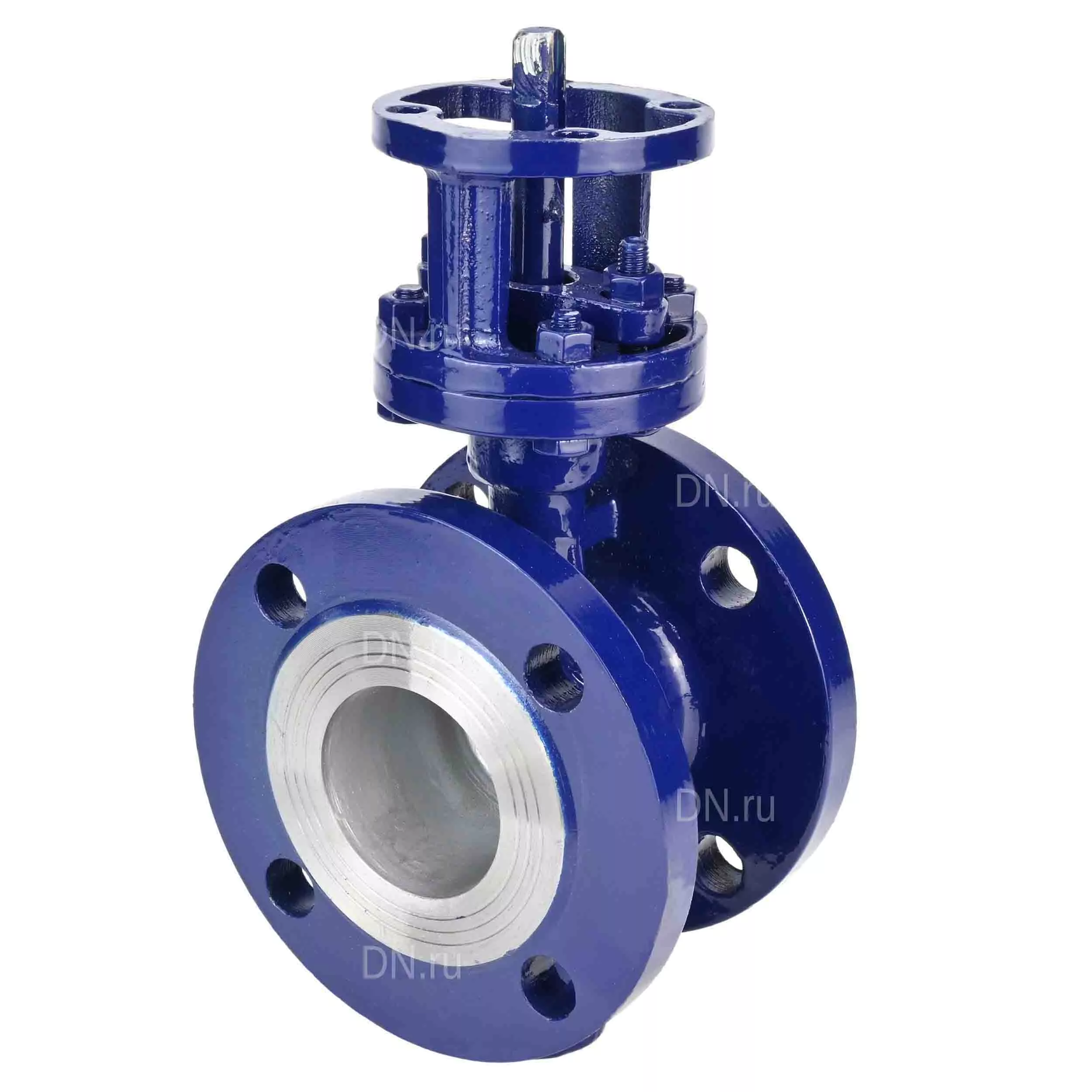

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду200 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с голым штоком (D050-24550)

Name: Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду200 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с голым штоком (D050-24550)
Brand: DN.ru

Обновлено 10 месяцев назад

Описание

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора.

Файлы для скачивания


dwg	DN200_3D_DWG.dwg	1.1 MB	AutoCAD 2018+
stp	DN200_3D_STEP.stp	1.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	482 mm
Ширина	360 mm
Длина	152 mm
Вес	54000 g
Диаметр	200 mm
