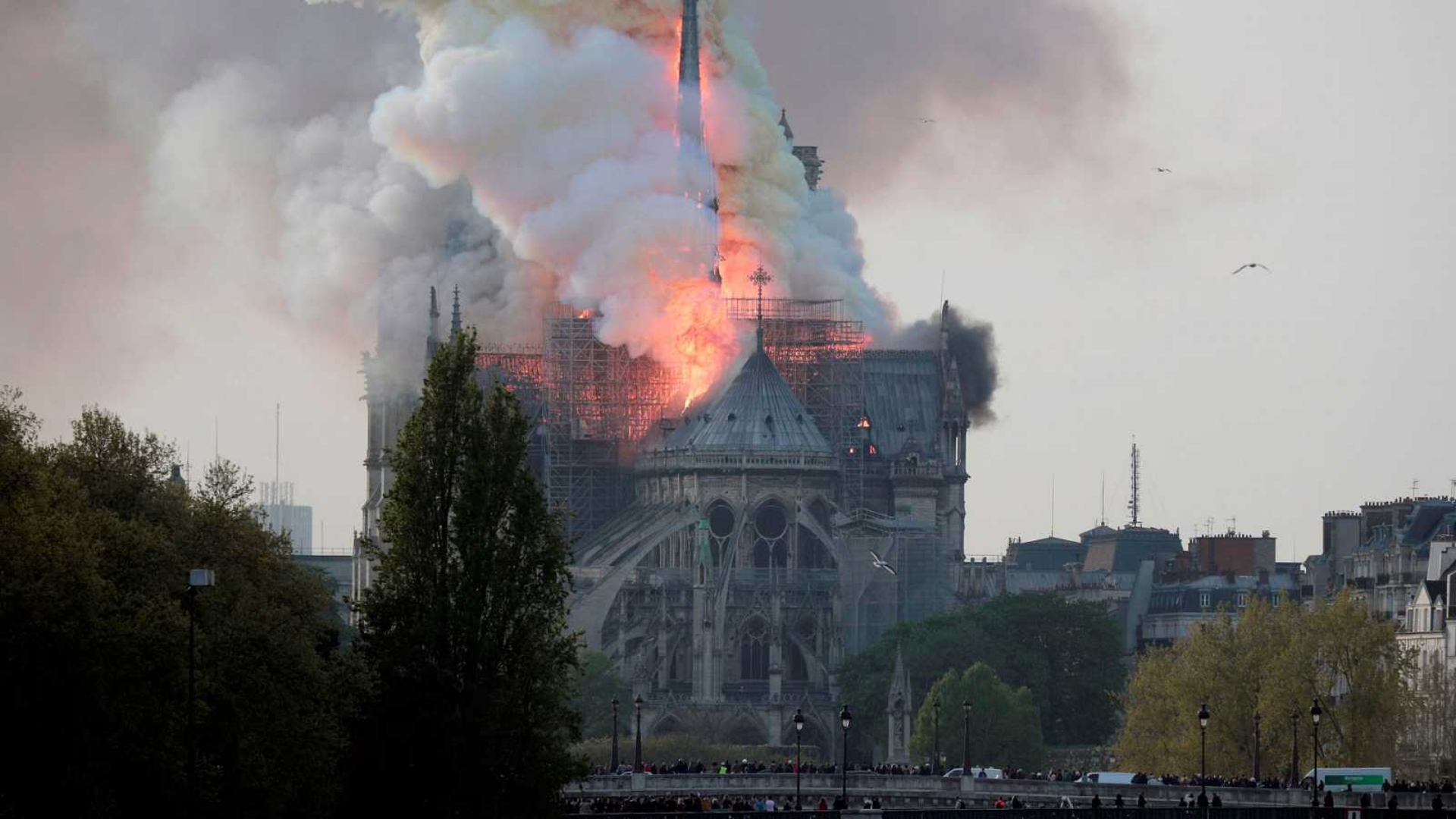

Нотр-дам-де-Пари построили в 1163 году. В 2019-ом всего за 9 часов сгорела его крыша, часы и шпиль 19 века. Пожар одного из главных католических соборов мира стал трагедией для многих людей. Причины пожара, кстати, до сих пор точно не известны.
Как с помощью BIM-модели восстанавливают Нотр-дам?

Президент Франции Эммануэль Макрон пообещал, что Нотр-Дам будет восстановлен во всем своем готическом величии за 5 лет. Правда команда из реконструкторов, дизайнеров, инженеров столкнулась с некоторыми проблемами.

К примеру, крыша собора была сделана из многовековых дубов, которые даже в двенадцатом веке было сложно найти. Что уж говорить про двадцать первый.

image-0

Другая проблема — достоверность восстановления здания. Большая часть представленных проектов собора сильно преувеличивали возможности средневековых строителей.

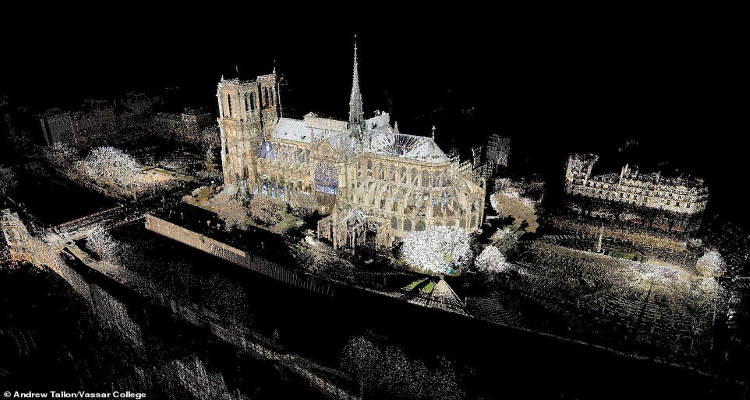

Бельгийский искусствовед Эндрю Таллон в 2010 году с помощью сканера Leica Geosystems сканировал Нотр-Дам. Он получил более миллиарда точек данных интерьера и экстерьера и его модель стала единственной достоверной 3D-моделью собора.

Почти сразу после пожара к реконструкции присоединился Autodesk. Компания разработала BIM-модель на основе снимка Таллона совместно с французским правительством. Большое внимание уделили конструктивным элементам и каменной кладке.

image-0

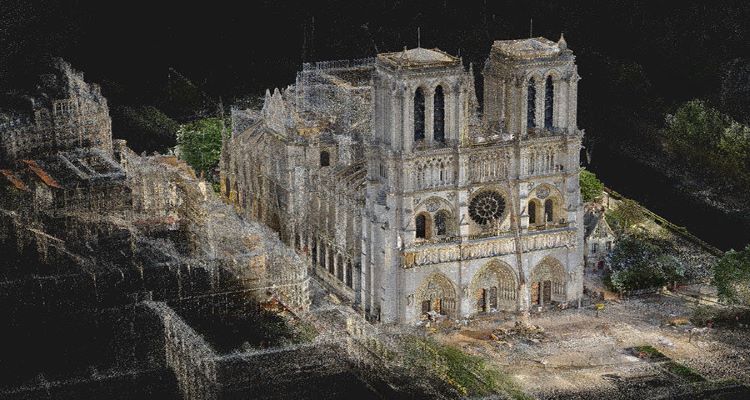

Также к реконструкции подключилась компания Art Graphique & Patrimoine (AGP), которые еще до пожара собирали данными о соборе. Сразу после пожара, за один день, компания собрала данные об оценке повреждений. Беспилотники исследовали упавшие камни, чтобы определить, можно ли их повторно использовать. С помощью 12 лазерных сканеров сделали еще 46 000 снимков собора.

BIM-модели в основном предназначены для современных зданий. Работать с собором 12 века работать гораздо сложнее. Стены собора деформировались, его разрушали, перепланировали, реконструировали.

Итоговая BIM-модель включала 12 450 объектов. С помощью модели реконструкторы выяснили, что у собора 30  028 м² каменных стен и 3 925 м² свинцовой крыши.

Самым трудоемким было отсканировать 186 сводов крыши Нотр-Дам — каждый из них был уникальным.

image-0

В Autodesk надеются, что BIM-модели собора будут использоваться и после его реконструкции. Например, внутри планируют установить противопожарные датчики, которые с помощью технологий IoT предотвратят возгорание.

По плану президента Макрона, восстановление Нотр-Дам должно быть завершено к 2024 году. К началу Олимпийских Игр в Париже. Но пандемия изменила планы по восстановлению.

Строители 2 года очищали территорию собора и только в 2021 году приступили к восстановлению.

Скорее всего, реконструкция заняла бы месяцы, если бы правительство разрешило использовать технологии 3D-печати, а не средневековые методы строительства.

Но Нотр-Дам де Пари должен быть восстановлен в том виде, в каком был до пожара. И значит — строить придется по-старому, пускай и с применением BIM-технологий.
