«Вентум» — российский производитель систем вентиляции. Рассказали о воздушных утепленных клапанах КВУ-С массового производства.
Клапаны КВУ-С от «ВЕНТУМ»: характеристики и преимущества

Клапаны КВУ-С — воздушные утепленные — от ООО «Вентум» предназначены для установки в вентиляционный канал с целью отсечки и(или) регулировки воздушного потока в режиме плавного регулирования количества воздуха в сети (регулирующие клапаны).

По геометрическим параметрам клапаны КВУ-С соответствуют требованиям ГОСТ Р 70349-2022 «Вентиляция зданий. Воздуховоды. Классификация и основные параметры».

Клапаны КВУ-С, производимые ООО «Вентум», имеют ряд передовых конструктивных и технологических преимуществ в сравнении с аналогичной продукцией, от прочих изготовителей.

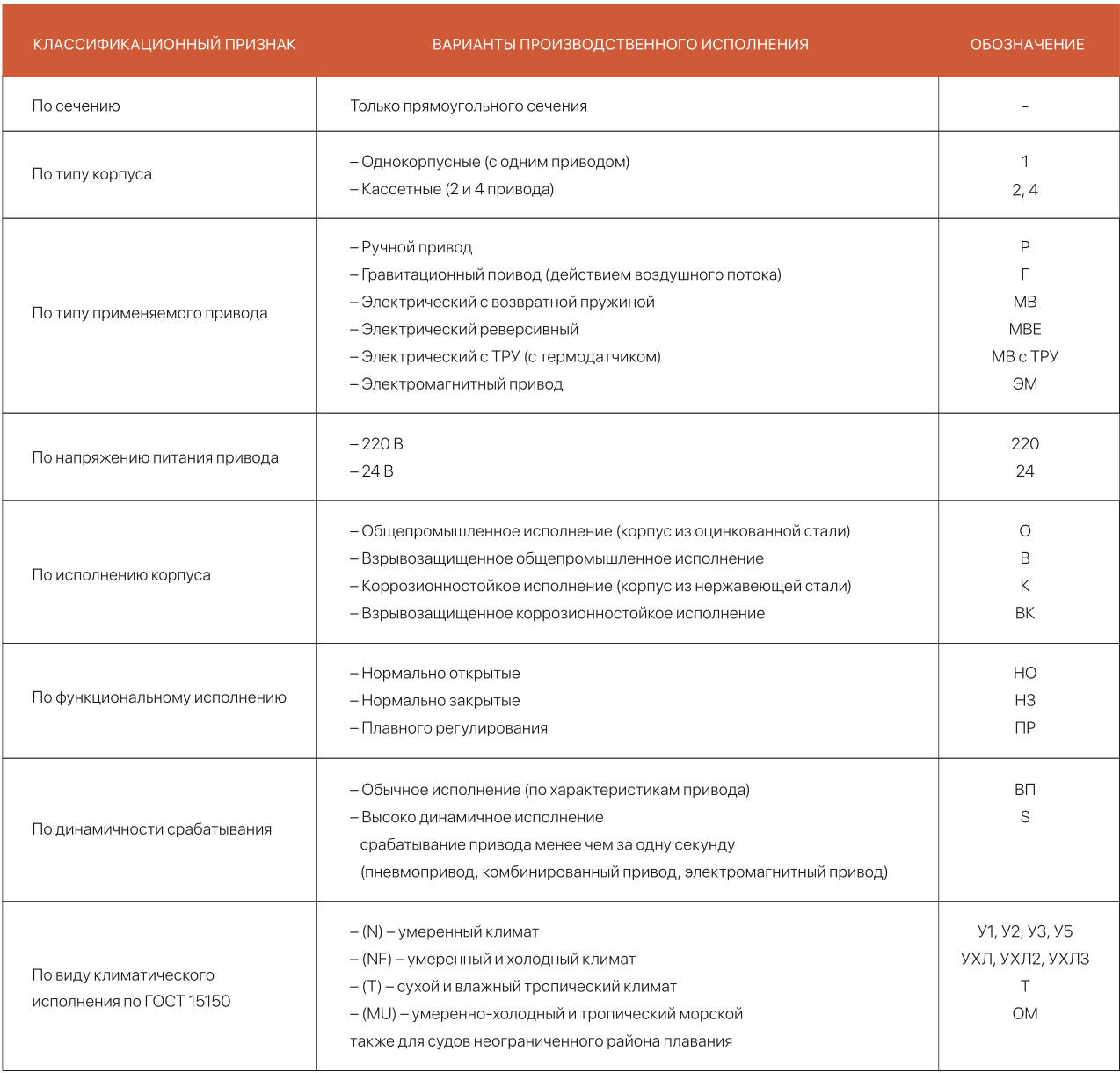

Клапаны соответствуют СП 60.13130.2020, СП 7.13130.2013, СП 73.13130.2012. Классификация клапанов КВУ-С по признакам приводим в таблице:

image-0

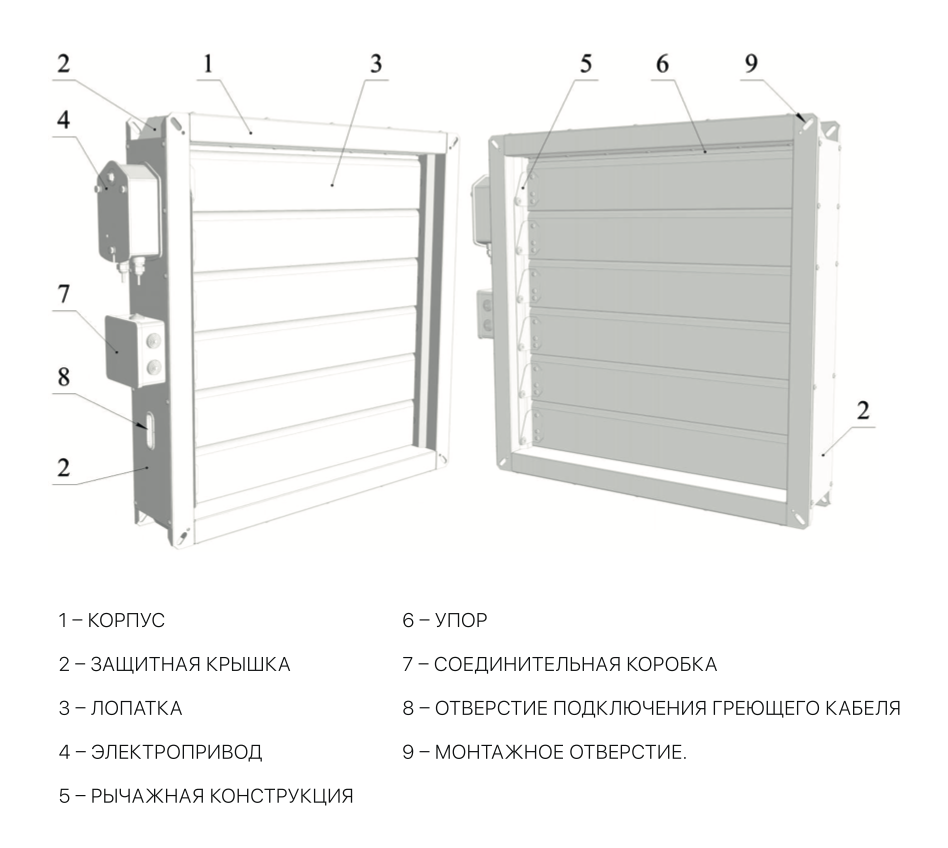

Общий вид клапана КВУ-С

image-0

Материалы и преимущества

Для производства клапанов КВУ-С применяются сертифицированные материалы.

Корпус из оцинкованного листа толщиной 1 мм, после обработки на высокоточном лазерном оборудовании и формования/выполнения неразъемных соединений, по местам повреждения защитного оцинкованного покрытия, проходит обработку оцинковыванием.

Далее наносят дополнительное защитное лакокрасочное покрытие, визуально неотличимое от цвета основного материала.

При изготовлении корпуса из нержавеющей стали, следы производственного термовоздействия подвергаются вытравливанию, что придает изделию эстетичный вид и последующую дополнительную защиту.

Оси поворота лопаток снабжены полимерными осями поворота и втулками, обеспечивающими плавность работы и искробезопасность при срабатывании привода клапана. Оси и втулки изготовлены из специального пластика для низких температур. Материал, применяемый для изготовления осей поворота лопаток, допускает возможность использования при температуре от минус 40 до плюс 150 градусов Цельсия.

Утеплитель, установленный по периметру клапана, обеспечивает надежную защиту от воздействия низких температур внешней среды и эффективность работы периметрального нагревательного элемента.

Лопатки клапана – из профилированного алюминия АД31 ГОСТ 4784-97, с дополнительными внутренними ребрами жесткости. Обеспечивают прочность лопаток клапана на больших размерах сечения клапана. Лопатки снабжены мягкими уплотнительными элементами, обеспечивающими при закрытии клапана эффективную герметичность проходного сечения клапана.

Привод клапана «VENTUM», изготовленный профильным производителем, с индивидуальными особенностями — оригинальный, проверенный временем надежных элемент конструкции клапана.

Нагревательный кабель — прошел испытания, подтвердив эффективность применения на указанном изделии. При испытаниях выведены временные параметры времени прогрева корпуса клапана, в зависимости от степени обледенения системы вентиляции.

Кабель изготавливается по ТУ Российского производителя. Предназначен для защиты от промерзания по характеристикам. Оснащен оболочкой из кремнийорганической резины, греющим элементом – спирали из высокорезистивного сплава, намотанной на токоведущие жилы из луженой меди. Кабель зонально-резистивный. Каждая зона работает автономно. Степень защиты кабеля IP57.

Кабель сертифицирован на соответствие пожарной безопасности, требованиям технического регламента «О безопасности низковольтного оборудования».

Важным преимуществом клапанов КВУ-С является монтажная плоскость фланцев, не имеющая выступов, углублений и монтажных элементов.

Суперэффективность применения клапанов КВУ-С достигается совместным монтажом теплового шлюза, разработанного специально для клапанов КВУ-С.

image-0

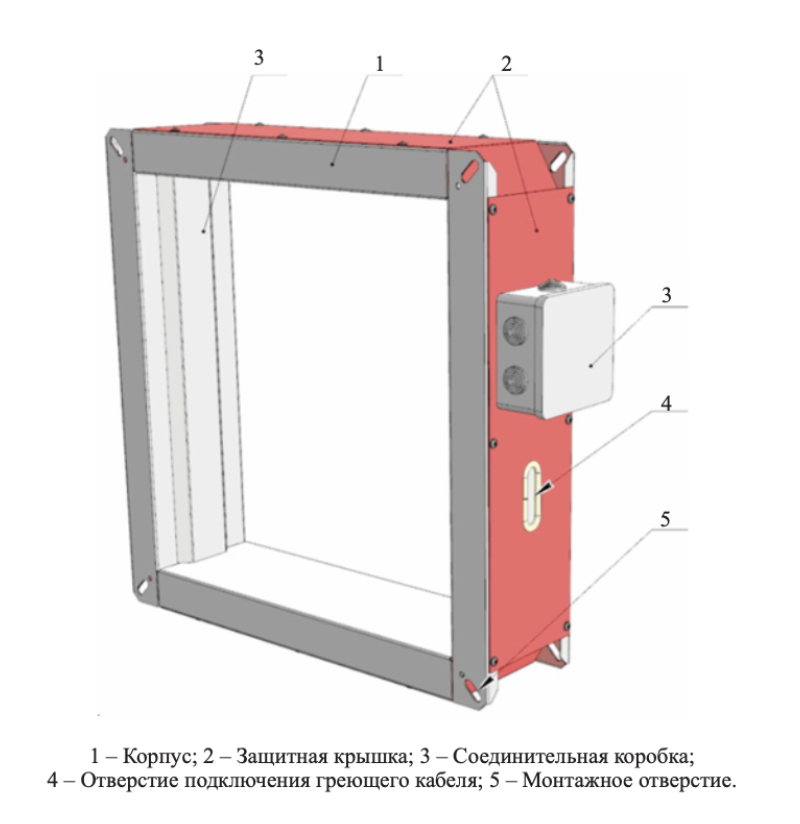

Общий вид теплового шлюза КВУ-С

Тепловой шлюз производится исключительно ООО «Вентум», не имеет конкурентных аналогов. Может применяться в соответствии с техническим описанием на применение теплового шлюза.
