В статье делаем технический обзор изделий противопожарной защиты и дымоудаления от компании «Komfovent».
Обзор BIM-моделей противопожарных клапанов компании «Komfovent»

ООО «Комфовент» — завод в России по производству противопожарных и дымовых клапанов, а также вентиляционных установок. Современное оборудование и профессиональная подготовка работников предприятия позволяют производить продукцию, отвечающую всем необходимым требованиям законодательства Российской Федерации, а конструктивные особенности обеспечивают простой и удобный монтаж изделий.

image-0
image-1
image-2
image-3

С 2007 года каждый из сотрудников компании ежедневно работает над усовершенствованием продукции на благо вашей безопасности и комфорта. Мы на деле доказываем свой профессиональный подход к бизнесу, а высокое качество клапанов и вентиляционного оборудования положительно оценивается нашими партнерами по всей России.

image-0
image-1
image-2

Бренд Komfovent объединяет группу из 12 компаний, работающих в России, Литве, Латвии и других странах. Производственные площади заводов Komfovent насчитывают более 40 000 м². В компании работают более 700 человек, которые разрабатывают, производят и поставляют на рынок широкий ассортимент систем вентиляции, противопожарных и дымовых клапанов.

image-0

Посмотреть продукцию можно на официальном сайте - www.komfovent.ru

В этом техническом обзоре мы расскажем об изделиях противопожарной защиты и дымоудаления.

На этот раз специалисты BIMLIB разработали каталог BIM моделей противопожарных и дымовых клапанов для Revit. Представленные изделия разработаны в виде загружаемых семейств категории «Арматура воздуховодов». Формат файлов семейств – *RFA, каталога - *RVT. Версия файлов Autodesk Revit 2017. Общие параметры семейства – Параметры ФОП 2017.

Всего разработано и рассматривается два типа клапанов:

  • противопожарные клапаны – 36 круглых типоразмеров, 44 прямоугольных типоразмера;
  • дымовые клапаны – 16 прямоугольных типоразмеров

Клапаны, кроме различий в исполнении, отличаются степенью огнестойкости и доступны с пределами: EI15,  EI60, EI90, EI120, EI180 (прим.: EI – предел потери целостности или теплоизолирующей способности изделия, независимо от того, какое из них наступит ранее), также в наличии каталога присутствует взрывозащищённое исполнение клапанов. Более того, клапаны отличаются по типу заслонок (створок): нормально-закрытые, нормально-открытые – лифтового и стенового исполнений, а также клапаны двойного действия.

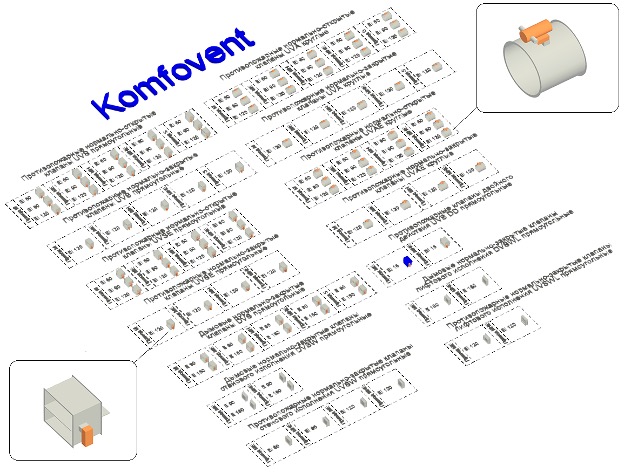

image-0 Общий вид разработанных моделей клапанов

Семейства сделаны максимально удобными для пользователей. По умолчанию все модели клапанов оснащены точками автоматического создания воздуховодов с элементами соединений в узлах поворота вентиляционной трассы. Коннекторы – односторонние или двусторонние в зависимости от типа исполнения клапана (стеновой или канальный).

В каждом семействе, кроме коннекторов воздуховодов присутствуют: геометрия электропривода клапана и электрический коннектор, геометрия клапана и заслонок (перегородок), геометрия ошибки в случае несоответствия типоразмера клапана воздуховоду, условно-графическое обозначение (УГО) – для оформления чертежей.

image-0 Общий вид разработанного семейства клапана в режиме редактирования

Во всех моделях клапанов есть ряд параметров, которые можно изменить или считать:

  • Блок «Зависимости» позволяет пользователю выбрать напряжение привода, скорректировать высотную отметку.
  • Поля «Графики» содержат изменяемые опции открытия/закрытия створки клапана, возможности поворота УГО на плане.
  • Габаритные размеры клапанов исходя из результатов расчета оборудования.
  • Параметры «H» и «В» изменяет высоту и ширину клапана, здесь же автоматически считается площадь проходного сечения. Масса изделия указана в блоке «Текст».
  • Блок «Электросети-Нагрузки» - здесь в наличии вся информация об электроприводе клапана: напряжение, мощности, количество фаз.
  • Блок «Механизмы-Расход» содержит информацию о давлении, объеме и скорости воздушных потоков, коэффициенте местного сопротивления.
  •  Блок «Данные» содержит неизменяемые параметры наименования, марки изделия с внутренней шифровкой, содержащей параметры изделия, и заполняемые строки примечаний, позиции и кода изделия.
  • Блок идентификации — заполняемые поля для комментариев, дополнительной маркировки и неизменяемые данные по информационной защите изделия.
  • Блоки «Внутренняя изоляция» и «Изоляционный слой» позволяют задать тип и размеры изоляции при ее наличии.
  • Блок «Прочее» указывает на включенные опции УГО, наличие ошибки при навешивании клапана на воздуховод, расход воздуха.

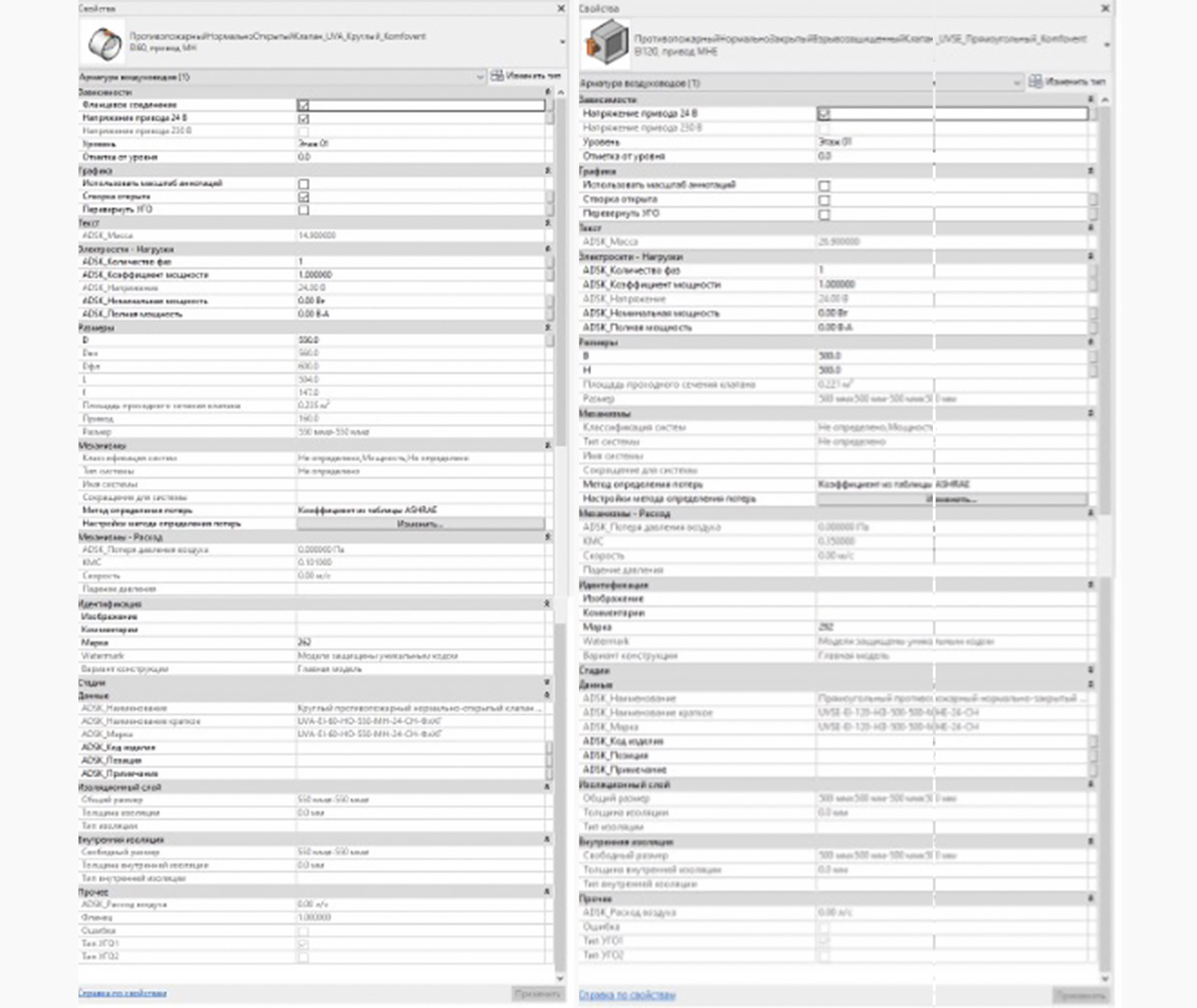

image-0 Свойства семейств на примере круглого и квадратного клапанов.

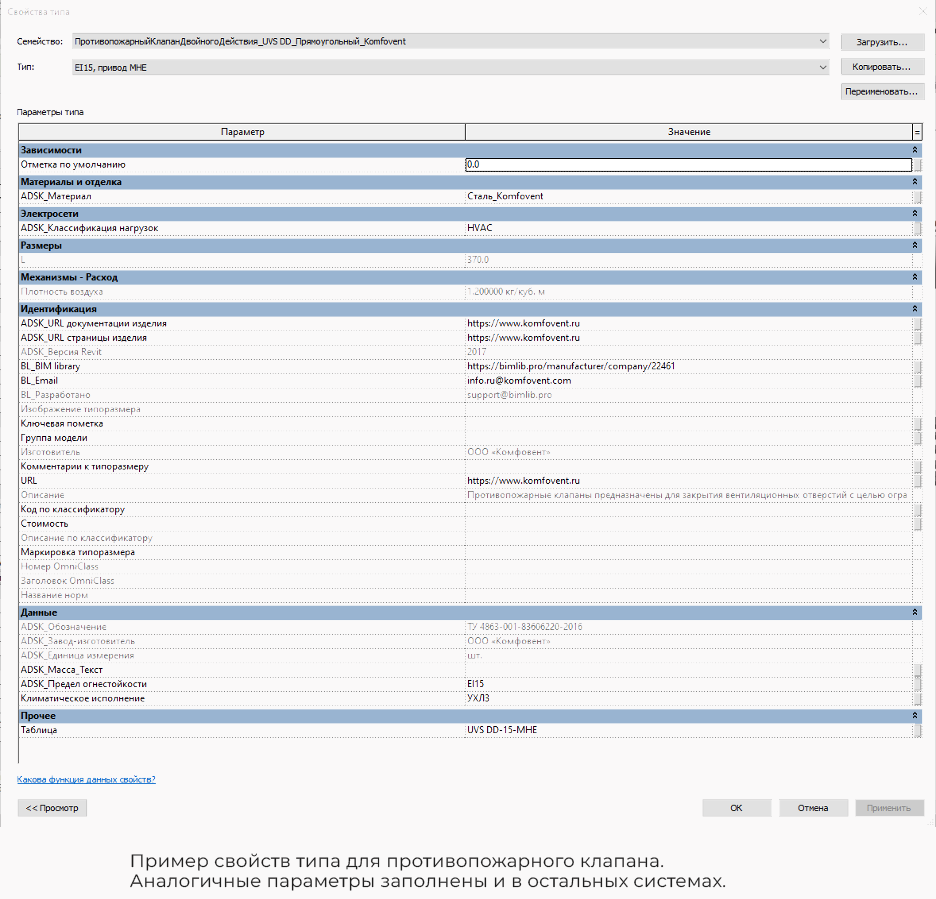

Во все семейства внесены технические характеристики, описание, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели. В наличии информация о материале клапана, классификации нагрузки, плотности используемого воздуха в системе, длине клапана. Также есть ряд информационных полей, содержащих обозначение стандарта изделия, предел огнестойкости, код климатического исполнения, маркировку.

image-0

Модели выполнены в трех уровнях детализации.

На высокой — объёмная модель с проработанной геометрией клапана, створки и электропривода, на средней менее детализированное изображение без привода, на низкой — условное графическое обозначение. Геометрия поделена на три подкатегории: клапан — для геометрии клапана и створок, навесное оборудования клапана — для геометрии электропривода, УГО — для геометрии условного графического обозначения.

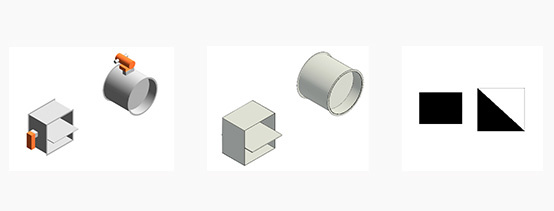

image-0 Пример уровней детализации. Слева высокая, справа средняя и низкая (план).

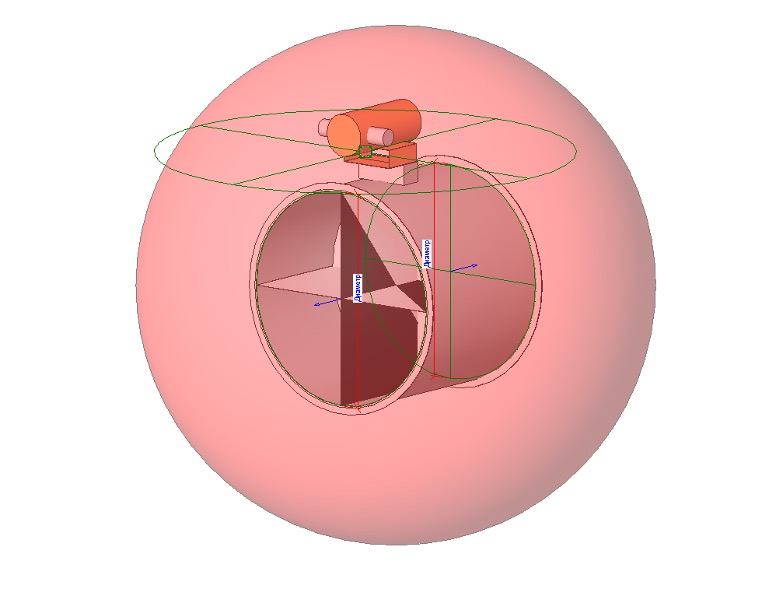

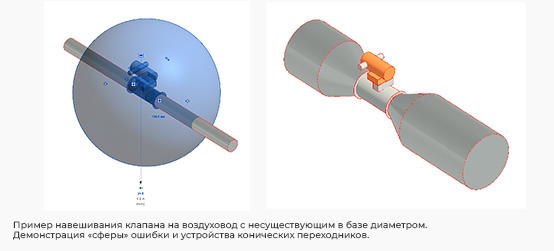

В семействах смоделирована геометрия возникновения ошибки в виде сферы. Например, в случае создания трассы воздуховода с диаметром, которого не существует среди типоразмеров того или иного клапана и также нет в наличии конусных переходников, при его навешивании будет прорисовываться геометрия ошибки. При этом, данные участки трассы и клапан при ошибке, в спецификацию не включаются. В данном случае пользователю необходимо либо выбрать другой тип клапана либо изменить воздуховод на подходящий с устройством переходников или без них.

image-0

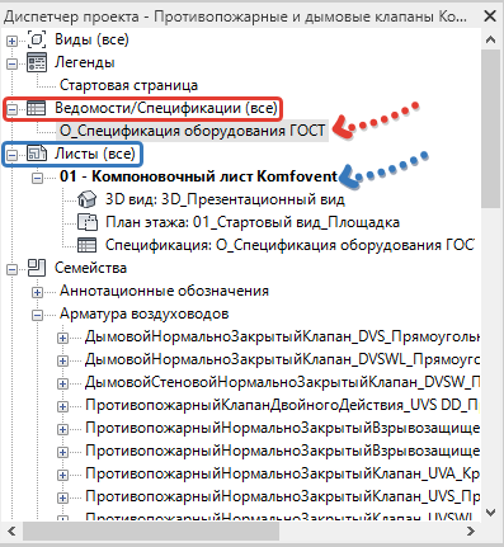

Представленный каталог «Ведомости/Спецификации (все)» содержит спецификацию оборудования по ГОСТ с техническими данными по каждой модели клапана.

image-0

Удобнее будет с ними ознакомиться на листе «01 — Компоновочный лист Komfovent». Здесь можно увидеть типы клапанов, их маркировку, а также изучить их некоторые характеристики и параметры.

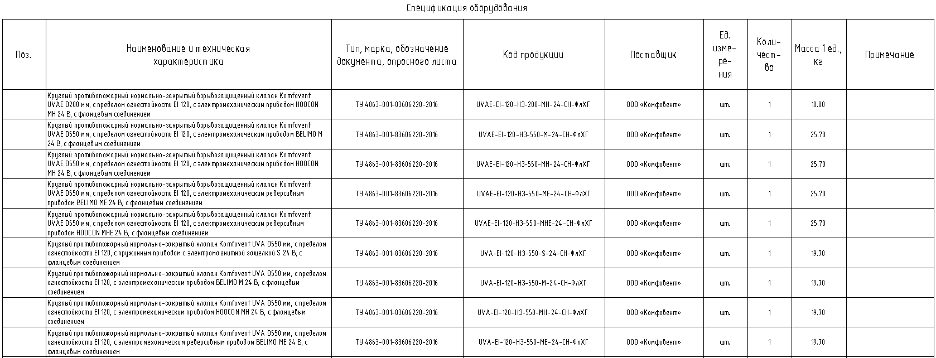

image-0 Фрагмент спецификации клапанов.

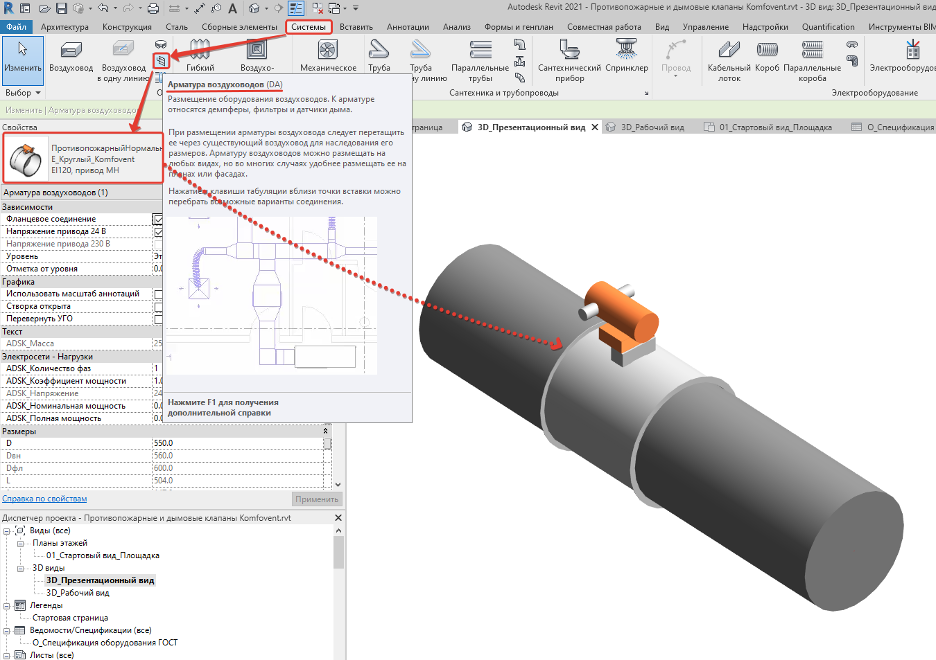

Для размещения моделей клапанов в проекте необходимо перейти на любой из видов, далее - на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Арматура воздуховодов», и в панели свойств выбрать нужную модель и разместить ее так, как необходимо.


image-0 Пример 1. Размещение модели в проекте.

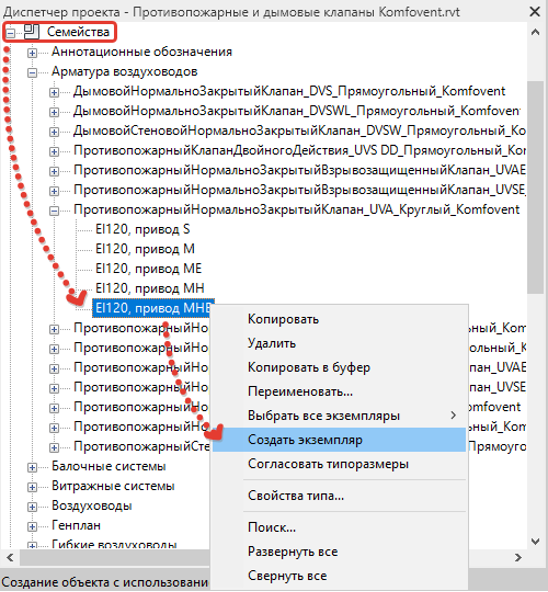

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Арматура воздуховодов» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

image-0 Пример 2. Размещение модели в проекте.

Не забывайте использовать удобную инструкцию по работе с моделями «Komfovent» от BIMLIB, они также доступны для скачивания и содержат в себе полный алгоритм подключения моделей к проекту и взаимодействия с ними. Кроме того, пользователю также доступны для скачивания текстовые файлы в формате *TXT для тех семейств, у которых количество типоразмеров более 6-ти согласно требованиям стандарта BIM 2.0.

С семейством противопожарных и дымовых клапанов можно ознакомиться здесь.
