Как работать с BIM-моделями вентиляционных установок KOMFOVENT в Revit

В современных проектах вентиляционные системы всё чаще разрабатываются с использованием BIM-технологий, что позволяет повысить точность расчётов, избежать коллизий и упростить взаимодействие между специалистами. Компания KOMFOVENT предлагает готовые BIM-модели своих установок, адаптированные для работы в Autodesk Revit.

В этой статье мы подробно разберём, как:

✔ Загружать и настраивать семейства вентиляционных установок

✔ Управлять зонами обслуживания и уровнями детализации

✔ Заполнять параметры для корректной работы модели

✔ Назначать системы и правильно подключать воздуховоды

1. Загрузка и настройка моделей в Revit

1.1. Как добавить модель в проект?

BIM-модели KOMFOVENT загружаются стандартным способом:

1. Перейдите во вкладку «Вставить» → «Загрузить семейство»
2. Выберите нужный файл (например, Komfovent_ПУ_ОТД-S-F-E_500-1000)

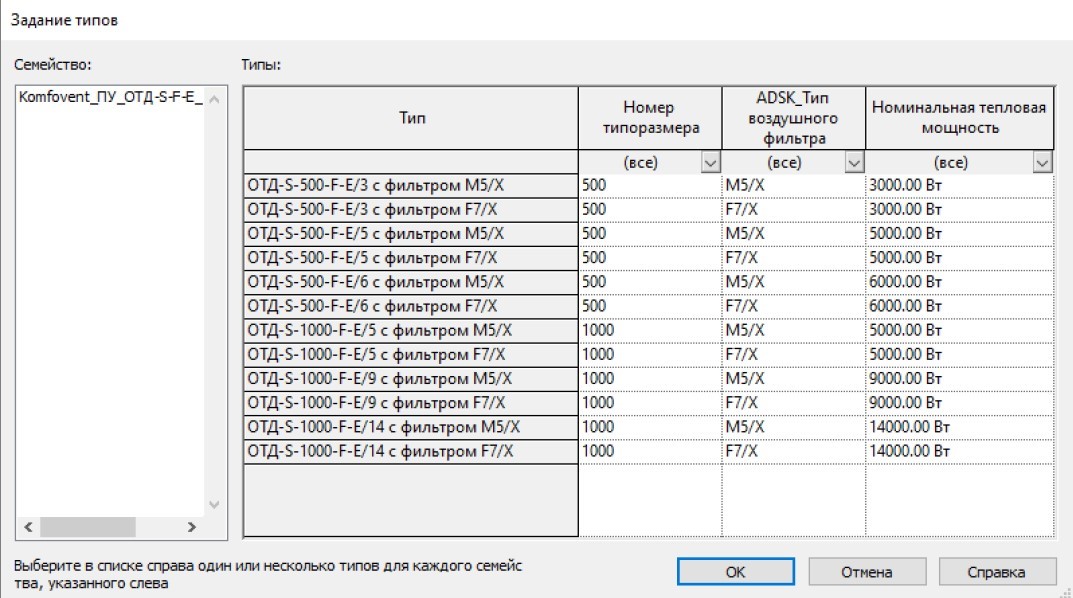

Важно! Некоторые модели требуют выбора типоразмера при загрузке, другие уже содержат все варианты.

После размещения в проекте рекомендуем сразу заполнить параметры из технического описания установки. Это ускорит дальнейшую работу и исключит ошибки.

1.2. Особенности размещения

• Установки ОТД-S-F и ОТД-Е-F можно монтировать прямо на воздуховод — это удобно для компактных решений.
• Остальные модели размещаются как самостоятельные элементы.

2. Зона обслуживания: как ей управлять?

Для удобства обслуживания в модели предусмотрена дополнительная геометрия, показывающая зону доступа к оборудованию.

Как скрыть или отобразить зону?

1. Через подкатегории → можно отключить в настройках вида
2. Через общий параметр _Зона обслуживания (галочка «Да/Нет»)
3. Если убрать отметку, зона исчезнет во всех связанных семействах — это удобно для комплексного управления видимостью.

Пример:

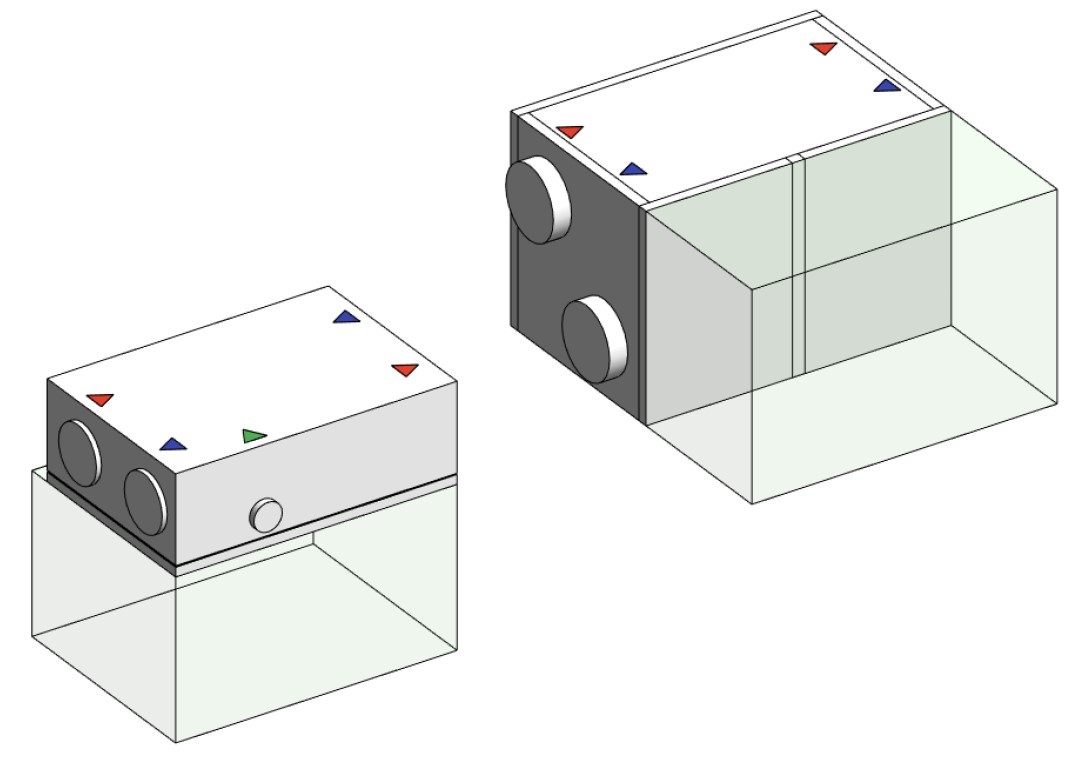

На изображении ниже видно, что у одной установки зона обслуживания снизу, а у другой — спереди. Стрелки указывают направление воздушных потоков.

3. Настройка параметров: что важно не упустить?

3.1. Выбор исполнения (левое/правое)

По умолчанию все модели имеют правое исполнение. Чтобы изменить его:

• Поставьте галочку в параметре «Левое исполнение» → расположение патрубков автоматически адаптируется.

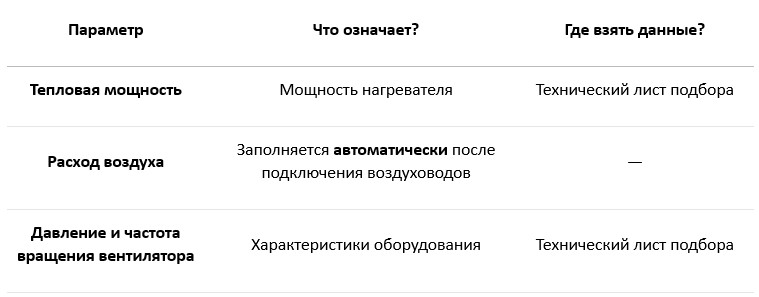

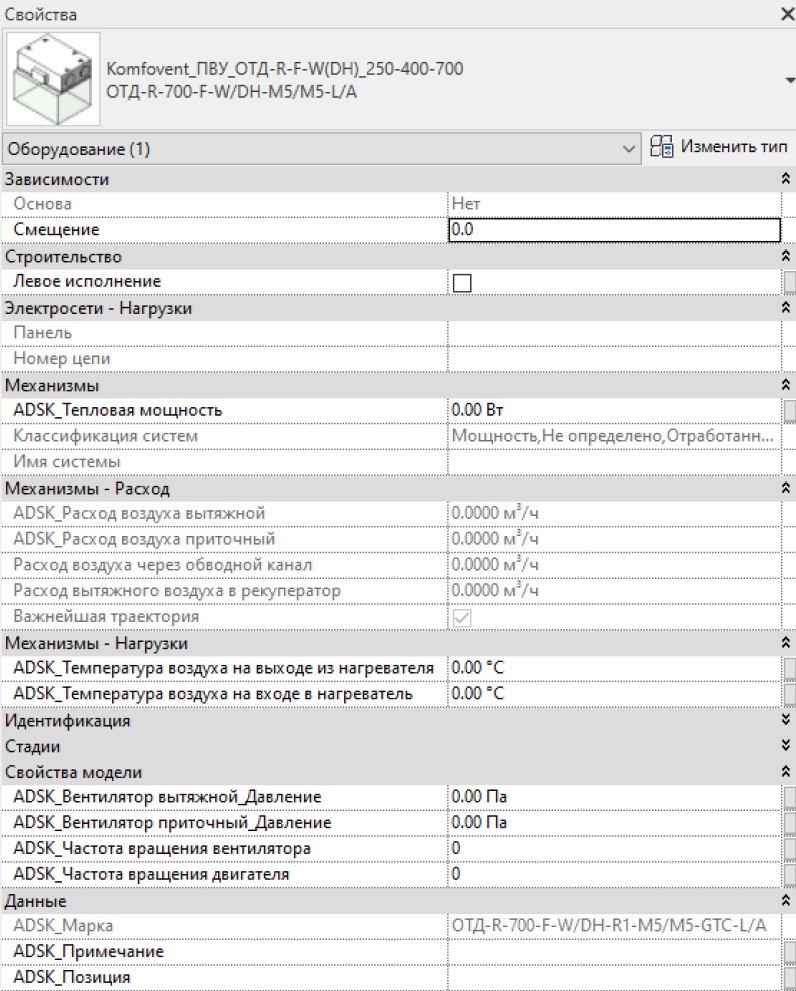

3.2. Основные параметры для заполнения

Важно! Некоторые параметры (тип фильтра, номер типоразмера) нельзя менять — они влияют на корректность модели.

4. Детализация: как упростить или уточнить модель?

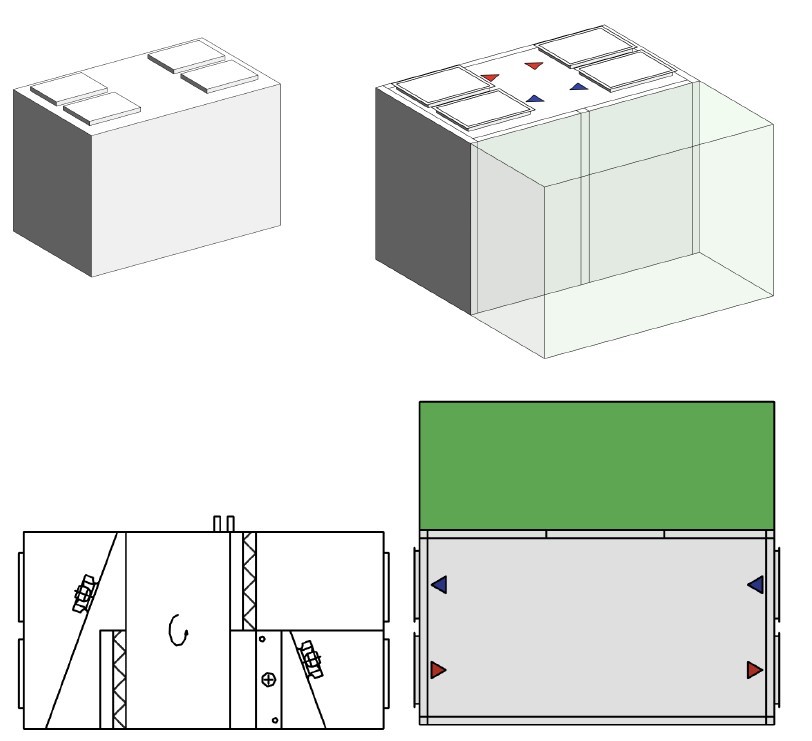

BIM-модели KOMFOVENT поддерживают два режима отображения:

• Высокая детализация — полная 3D-геометрия, стрелки потоков, зоны обслуживания
• Низкая детализация — упрощённый вид + условные обозначения (удобно для общих планов)

Как обозначаются потоки воздуха?

•  Красный — приточный воздух
•  Синий — вытяжной
•  Зелёный — вытяжка в обход рекуператора

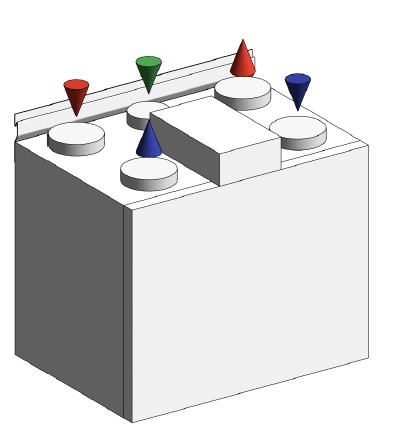

Для напольных установок вместо стрелок используются конусы (их можно отключить в настройках).

5. Подключение воздуховодов: пошаговая инструкция

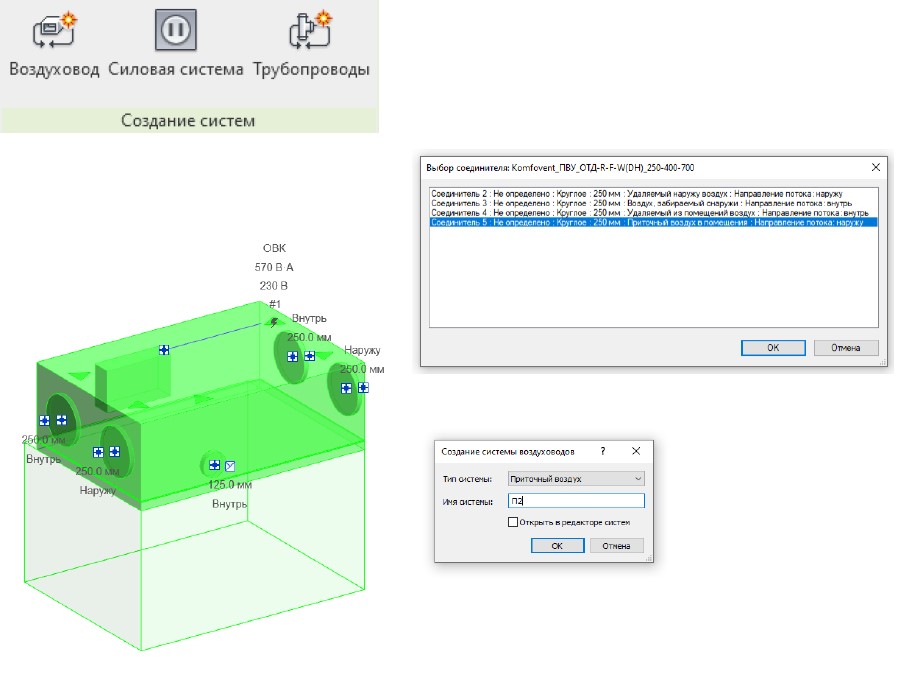

5.1. Как правильно назначить систему?

1. Выделите установку → нажмите «Воздуховод» на панели инструментов
2. Задайте имя системы и выберите тип
3. Подключите воздуховоды после назначения системы — это снизит риск ошибок

5.2. Особенности для разных моделей

• Приточно-вытяжные с рекуператором → требуют трёх отдельных систем (приток, вытяжка через рекуператор, вытяжка в обход)
• ОТД-S-F → только приточная система
• ОТД-Е-F → только вытяжная система

Совет: если нужно объединить несколько веток в одну систему (например, вытяжку через рекуператор и в обход), используйте инструмент «Изменить систему» после подключения воздуховодов.

Вывод: как работать эффективно?

✅ Сначала заполните параметры — это сэкономит время на доработках
✅ Используйте зоны обслуживания для проверки доступности оборудования
✅ Назначайте системы до прокладки воздуховодов — так Revit корректно учтёт все подключения

BIM-модели KOMFOVENT упрощают проектирование и помогают избежать ошибок на ранних этапах.
