Подбор вентиляционных установок в программе DOMEKT
![Подбор вентиляционных установок в программе DOMEKT](/uploads/blogs/2021-04/article_5apr2021-2_606c010fc29c0.png)
Компания Komfovent активно занимается разработкой программного обеспечения для упрощения работы, связанной с подбором оборудования. При разработке ПО особое внимание уделяется интерфейсу, важно чтобы он был не перегружен лишними деталями и был максимально информативен.
Программа подбора DOMEKT позволяет подобрать вентиляционные приточно-вытяжные и приточные установки производительностью от 50 до 800 м3/ч. Программа интуитивно понятна для пользователя, а взаимодействие в ней осуществляется на основании вводных параметров. DOMEKT обновляется и модернизируется в автоматическом режиме.
Инструкция по использованию программы:

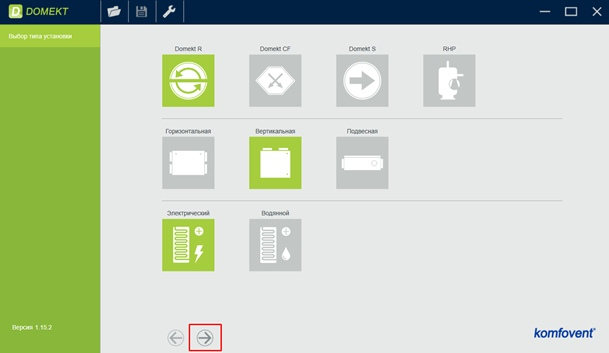

1. На главной странице представлена вкладка с выбором серии установки, форм-фактора и видом нагревателя.
![image-0](/uploads/blogs/2021-04/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2021-04-06_093833_606c01ebaad1a.png?size=0x-)
Серии установок:
- Domekt R – приточно-вытяжные установки с роторным теплоутилизатором
- Domekt CF – приточно-вытяжные установки с противоточным пластинчатым теплоутилизатором.
Примечание: Мощность и эффективность теплоутилизатора в техническом листе будет указана, не учитывая размораживание теплоутилизатора. В процессе разморозки временно может быть не обеспечена проектная температура воздуха. Время разморозки зависит от конкретных условий эксплуатации (температуры, влажности, количества воздуха). Поэтому предлагаем к серии Domekt CF ставить преднагреватель.
- Domekt S – приточные установки
- RHP – приточно-вытяжные установки с роторным теплоутилизатором и тепловым насосом
Можно выбрать сразу несколько установок для дальнейшего сравнения. Например, Domekt R и Domekt CF. Также возможен выбор сразу нескольких форм-факторов установок.

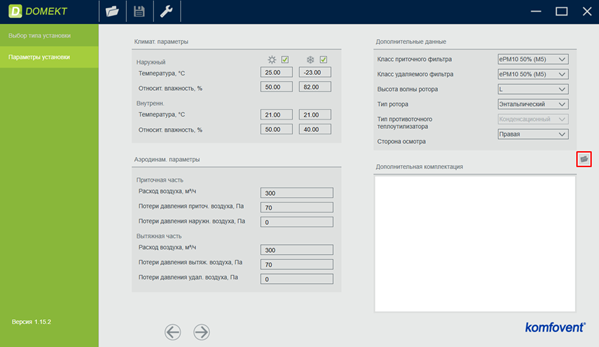

2. Далее вы должны заполнить необходимые технические параметры:
![image-0](/uploads/blogs/2021-04/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2021-04-05_172831_606b1e9242e48.png?size=0x-)
- Климатические параметры
Как правило, они известны на этапе создания проекта и зависят от территориального расположения объекта. Если данных нет, ознакомьтесь с климатикой региона, в котором будет расположен объект. Тут указываются параметры приходящие на теплоутилизатор: с улицы и из помещения (удаляемая температура и влажность).
- Аэродинамические параметры
Данные по расходам воздуха и давления в сети приточной и вытяжной части установки, согласно плану проекта.
- Дополнительные данные
Здесь вы можете выбрать класс используемых в установке фильтров, высоту волны ротора и его тип, а также сторону обслуживания установки.

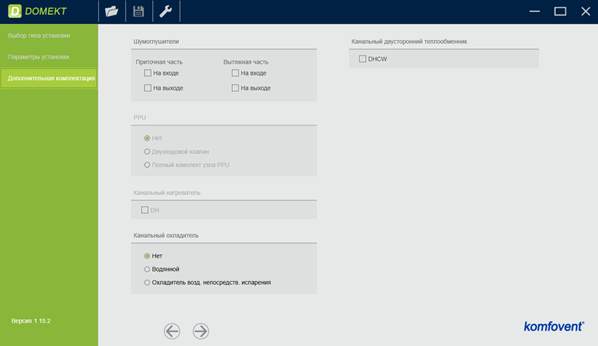

- Дополнительная комплектация
Список дополнительной комплектации можно вызвать, нажав на иконку с изображением папки. Доступны следующие принадлежности: шумоглушители, PPU, канальный нагреватель и охладитель, а также канальный двусторонний теплообменник.
![image-0](/uploads/blogs/2021-04/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2021-04-05_175635_606b2525e8e2d.png?size=0x-)

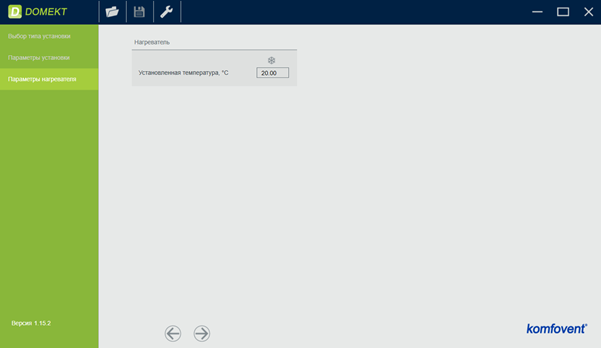

3. На вкладке нагревателя нужно указать необходимую температуру, подаваемую в помещение.
![image-0](/uploads/blogs/2021-04/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2021-04-05_175734_606b256118265.png?size=0x-)

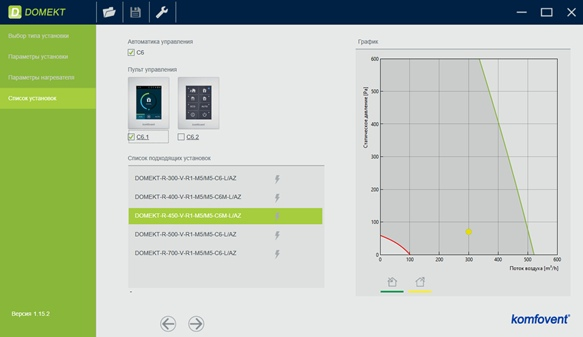

4. На этом этапе программа подбора уже сформировала список установок, подходящих под выбранные параметры. На данной вкладке нужно выбрать пульт управления и установку из предложенного списка, ориентируясь по графику и рабочей точке установки. Также можно навести курсор мыши на зелёную линию графика и с зажатой левой кнопкой мыши ознакомиться с максимальными рабочими точками.
![image-0](/uploads/blogs/2021-04/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2021-04-05_181126_606b28a0f2d83.png?size=0x-)

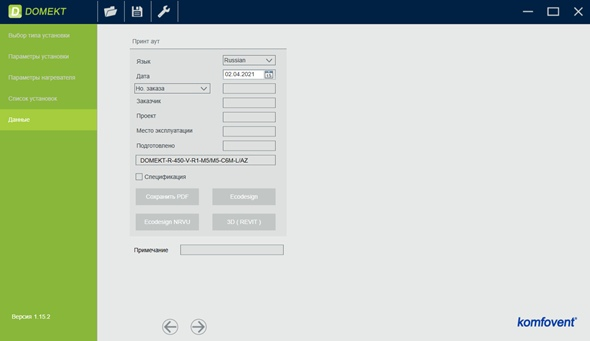

5. На следующей вкладке можно заполнить данные, которые будут внесены в технический лист к выбранной установке. Также можно добавить спецификацию с дополнительным оборудованием, скачать BIM-модель выбранной установки, сохранить технический лист и этикетку Ecodesign.
Нажав на иконку дискеты вверху вкладки, можно сохранить проект подбора и в любой момент отредактировать его параметры, используя кнопку «Стрелка назад» по всем вкладкам.
![image-0](/uploads/blogs/2021-04/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2021-04-05_182100_606b2adf8cae0.png?size=0x-)
После ввода необходимых данных нажмите на кнопку «Стрелка вперед» внизу вкладки для открытия технического листа с выбранной моделью установки и её техническими характеристиками.
Обращаем ваше внимание, что программное обеспечение DOMEKT бесплатно и доступно для скачивания по ссылке.
Разработчик ПО: Komfovent
Язык: Русский, English и др.
Версия: v.1.15.2
Размер: 115MB
