Обзор BIM-моделей систем вентиляции компании «Вентум». Часть 2
![Обзор BIM-моделей систем вентиляции компании «Вентум». Часть 2](/uploads/blogs/2021-01/article_30jul20_601397e7e9c90.png)
Продолжаем обзор BIM-моделей систем вентиляции российского производителя продукции для устройства и монтажа систем вентиляции, дымоудаления и кондиционирования, включая расходные материалы и комплектующие — компании Вентум.
Специалисты BIMLIB разработали каталог семейств Revit для BIM модели систем вентиляции. Семейства разработаны в категориях:
- арматура воздуховодов — клапаны, обратные клапаны, шумоглушители;
- воздуховоды — круглые (от 80мм до 2000мм), квадратные (от 100мм до 4000мм). Настроены типы трассировки как с использованием врезки, так и с использованием тройников. Предусмотрена возможность фланцевого и ниппельного соединения;
- воздухораспределители — решетки, переточные решетки, диффузоры круглые/прямоугольные, зонты вытяжные/вентиляционные;
- гибкие воздуховоды; . соединительные детали воздуховодов — адаптеры, фланцы, отводы, тройники, крестовины, врезки, переходы.
Разработанные семейства, максимально удобны в использовании в проекте. Кроме автоматически подстраиваемой геометрии элементов под трассы воздуховодов, реализована возможность изменения размеров исходя из заданных параметров.
В первой части обзора, мы уже рассмотрели семейства и параметры воздухораспределителей, клапанов и соединительных деталей воздуховодов.
Обзор семейств и их параметров

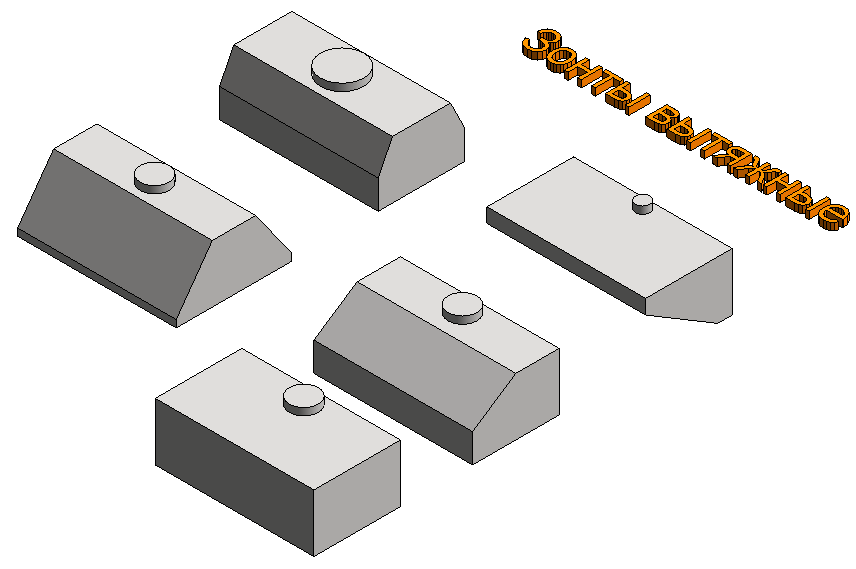

Зонты вытяжные
![BIM-модели зонты вытяжные](/uploads/blogs/2021-01/image1_601391ad6561d.png?size=0x-)
Созданы два типа вытяжных зонтов – островные и пристенные. Заданная гибкость в настройке параметров размеров элемента, позволит вам создать тот зон, который нужен именно вам, в дальнейшем мы сможем реализовать ваши пожелания на строящемся объекте.
Рассмотрим параметры данных семейств:
![BIM-модели зонты вытяжные](/uploads/blogs/2021-01/image2_601392b379c93.png?size=0x-)
Категория параметров «Размеры»
Наименования параметров, отвечающие за геометрические размеры элементов, соответствуют наименованиям в каталоге оборудования. Управляя этими размерами, проектировщик сможет создавать необходимую для себя конфигурацию.
![BIM-модели зонты вытяжные](/uploads/blogs/2021-01/image3_601392e0ddfa3.png?size=0x-)
Категория параметров «Механизмы – Расход»
Изменяя соответствующие параметры, в параметре «ADSK_Потеря давления воздуха» проектировщик может вычислить потерю давления воздуха на элементе.

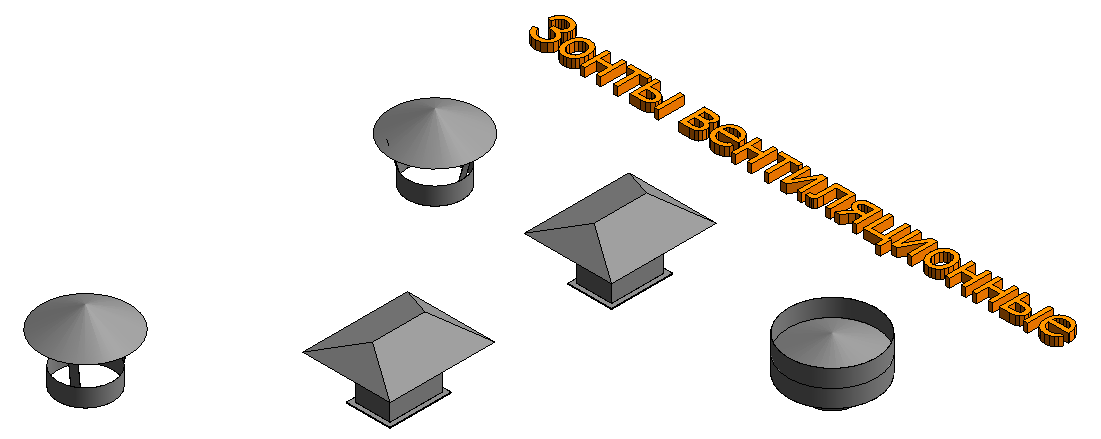

Зонты вентиляционные
![BIM-модели зонты вентиляционные](/uploads/blogs/2021-01/image4_6013931dd021e.png?size=0x-)
Представлены как круглые, так и прямоугольные защитные зонты для приточных и вытяжных систем, а также дефлектор. Данные семейства могут использоваться не только в проекте вентиляции, но и у архитекторов, поделитесь со своими коллегами.
Рассмотрим параметры данных семейств:
Категория параметров «Размеры»
Наименования параметров, отвечающие за геометрические размеры элементов, соответствуют наименованиям в каталоге оборудования. Управляя этими размерами, проектировщик сможет создавать необходимую для себя конфигурацию.
![BIM-модели зонты вентиляционные](/uploads/blogs/2021-01/image6_601393b56bd2c.png?size=0x-)
Категория параметров «Механизмы»
Для круглых зонтов в категории параметров «Механизмы», предусмотрен выбор типа соединения. Выбор отражается в спецификации, для корректной работы необходимо выбрать только один тип соединения.

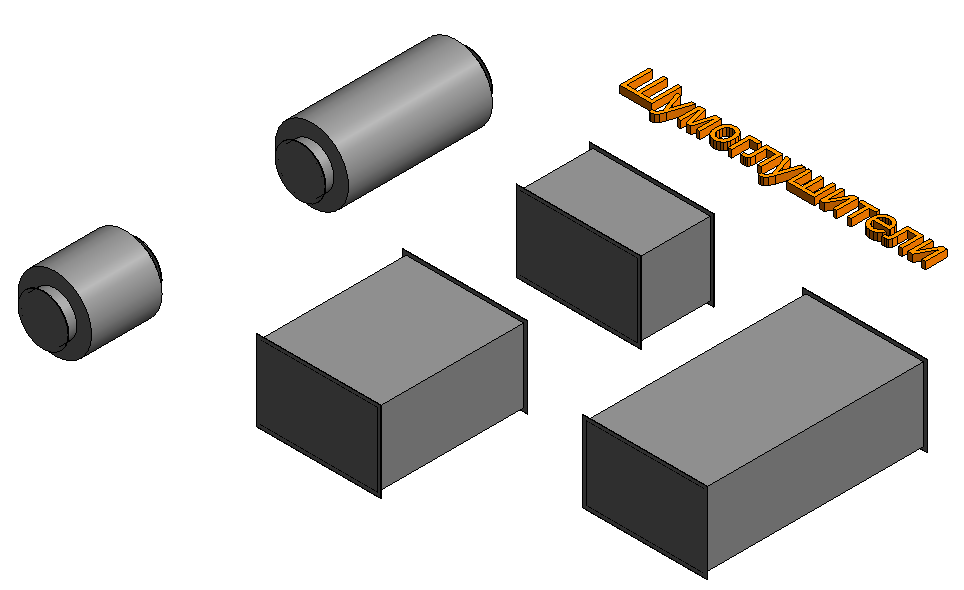

Шумоглушители
![BIM-модели зонты вентиляционные](/uploads/blogs/2021-01/image7_601393d968702.png?size=0x-)
Созданы два типа шумоглушителей – круглые и прямоугольные. Оба типа при установке на трассу воздуховодов автоматически считывают данные размеров и подстраиваются под них.
Рассмотрим параметры данных семейств:
![BIM-модели зонты вентиляционные](/uploads/blogs/2021-01/image8_601393eb697fd.png?size=0x-)
Категория параметров «Размеры»
Несмотря на то, что элементы могут автоматически подстраиваться под размеры трассы, проектировщику доступно изменение размера под необходимый в данной ситуации.
![BIM-модели зонты вентиляционные](/uploads/blogs/2021-01/image9_6013940257165.png?size=0x-)
Категория параметров «Механизмы – Расход»
Изменяя соответствующие параметры, в параметре «ADSK_Потеря давления воздуха» проектировщик может вычислить потерю давления воздуха на элементе.

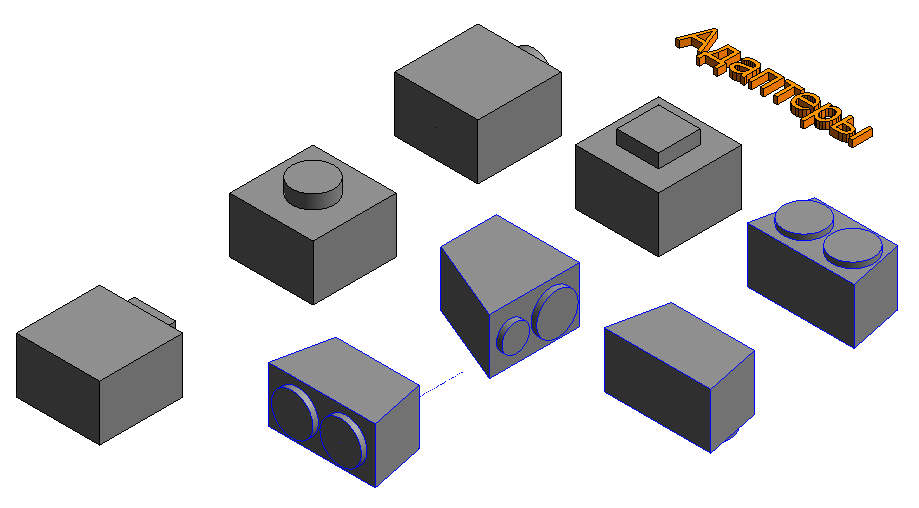

Адаптеры
Созданы семь вариантов адаптеров. Рассмотрим параметры данных семейств:
![BIM-модели адаптеры](/uploads/blogs/2021-01/image10_60139430b2410.png?size=0x-)
Категория параметров «Размеры»
![BIM-модели адаптеры](/uploads/blogs/2021-01/image18_6013947a12dac.png?size=0x-)
Наименования параметров, отвечающие за геометрические размеры элементов, соответствуют наименованиям в каталоге оборудования. Управляя этими размерами, проектировщик сможет создавать необходимую для себя конфигурацию.
![image-0](/uploads/blogs/2021-01/image20_601394d82ed60.png?size=0x-)
Категория параметров «Механизмы – Расход»
Изменяя соответствующие параметры, в параметре «ADSK_Потеря давления воздуха» проектировщик может вычислить потерю давления воздуха на элементе.
Ведомости
Для простоты подсчёта элементов в модели созданы девять ведомостей:
- ведомость шумоглушителей;
- ведомость адаптеров;
- ведомость воздухораспределителей;
- ведомость заслонок и клапанов;
- ведомость фасонных элементов;
- ведомость фланцев;
- ведомость ниппелей;
- ведомость воздуховодов;
- ведомость гибких воздуховодов.
Скопировав данные таблицы и отключив у них шапки, после размещения их на листе, можно получить одну общую спецификацию.
Скачать библиотеку по ссылке.
