5 марта 2025 г. 6 мин 629

Технический обзор конструктивных решений стен ПЕНОПЛЭКС в Renga

BIM библиотека ПЕНОПЛЭКС в RENGA (версия 7.4.10487.0.) содержит более 100 конструктивных решений, среди которых есть конструктивные решения крыш, полов, стен и фундаментов. В этой статье подробно разберем решения для стен.

Каталог включает в себя 7 основных типов:

1) фасадная система с тонким штукатурным декоративно-отделочным слоем (СФТК),

2) фасадная система с декоративно-отделочным слоем из штучных материалов (плитка, искусственный камень),

3) трехслойная стена с теплоизоляционным слоем ПЕНОПЛЭКС и внешней декоративной отделкой кирпичом,

4) железобетонные стеновые панели с теплоизоляционным слоем из плит ПЕНОПЛЭКС,

5) система внутренних перегородок с применением плит ПЕНОПЛЭКС,

6) стены цокольных этажей с ПВХ,

7) стены цокольных этажей с битумной гидроизоляцией.

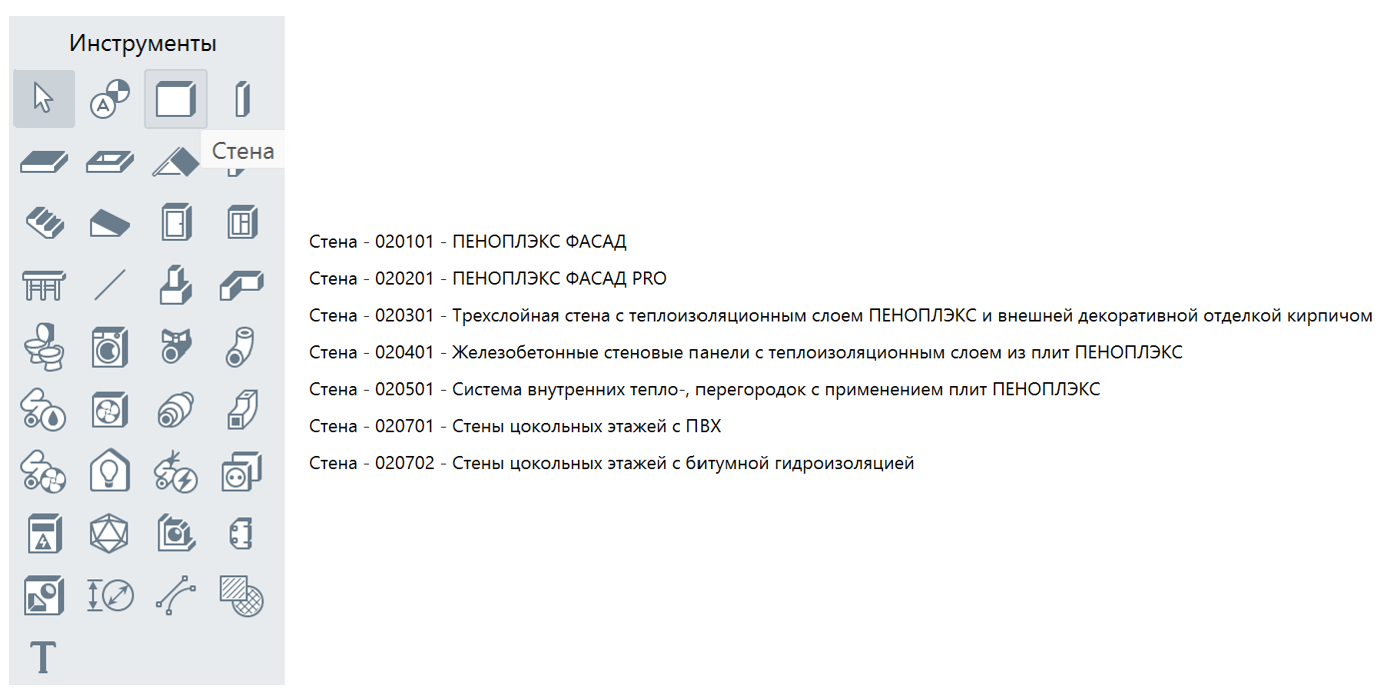

Геометрия данных решений создается с использованием стандартного инструмента «Стена», с последующим применением соответствующего многослойного материала.

Материалы в составе многослойной конструкции содержат все необходимые параметры, как и сама конструкция, и поскольку каталог разработан на основе шаблона пользовательских свойств, свойства корректно отображаются при интеграции наших решений в реальный проект.

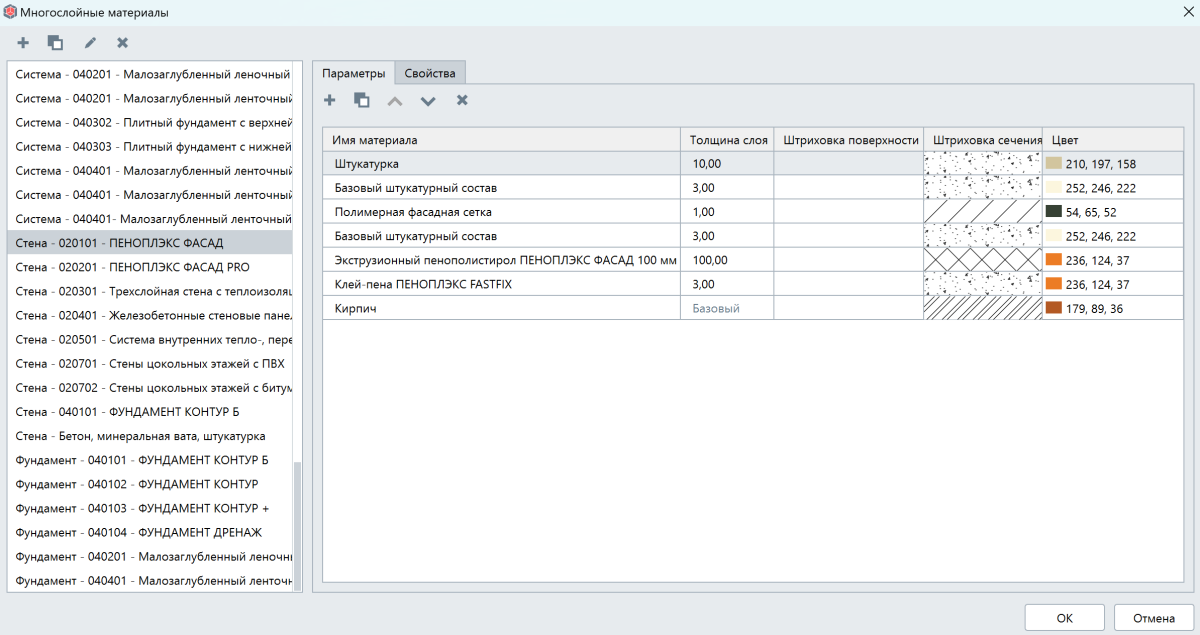

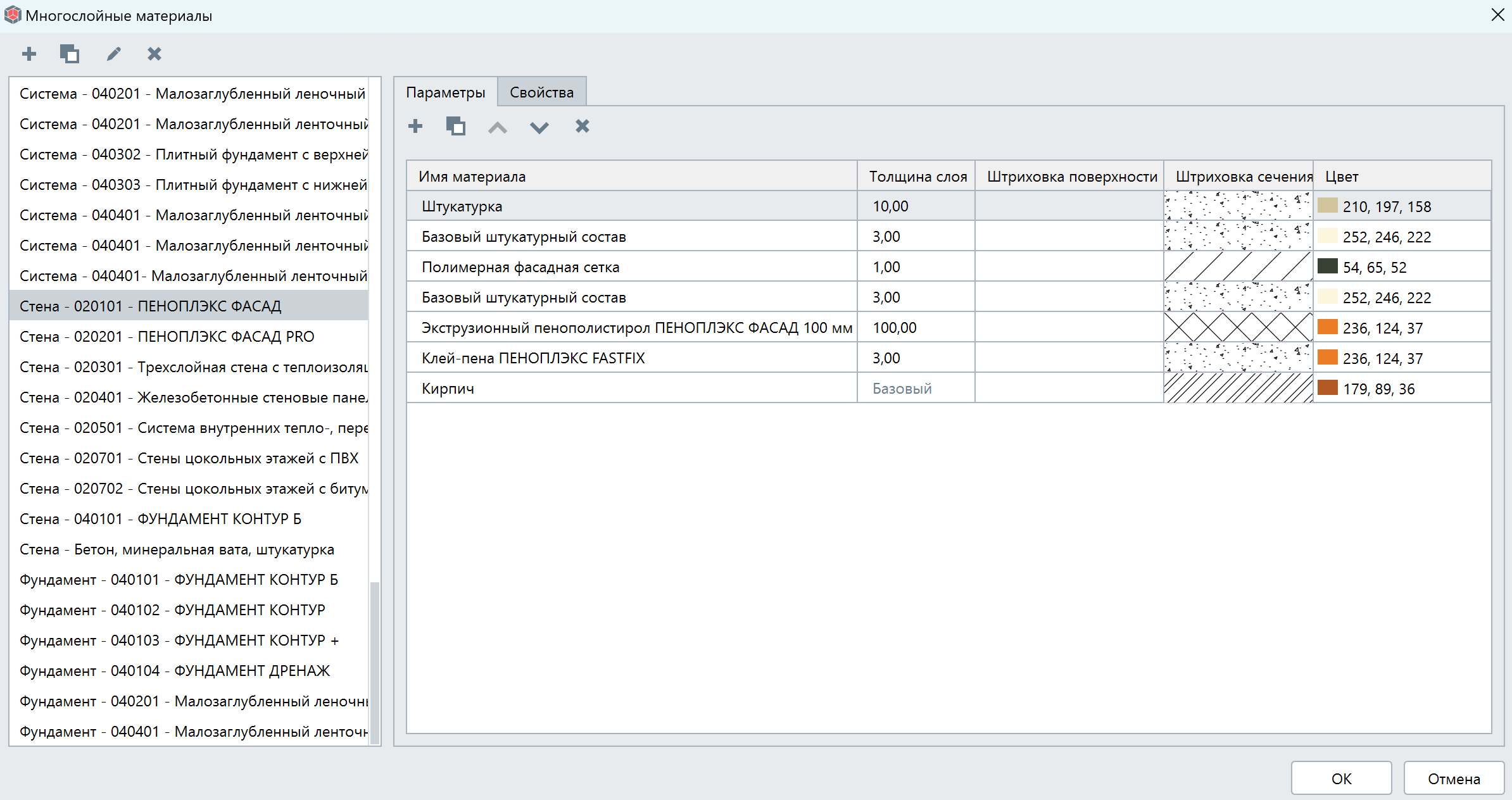

Ниже представлена структура системы «ПЕНОПЛЭКС ФАСАД» - фасадной системы с тонким штукатурным декоративно-отделочным слоем (СФТК).

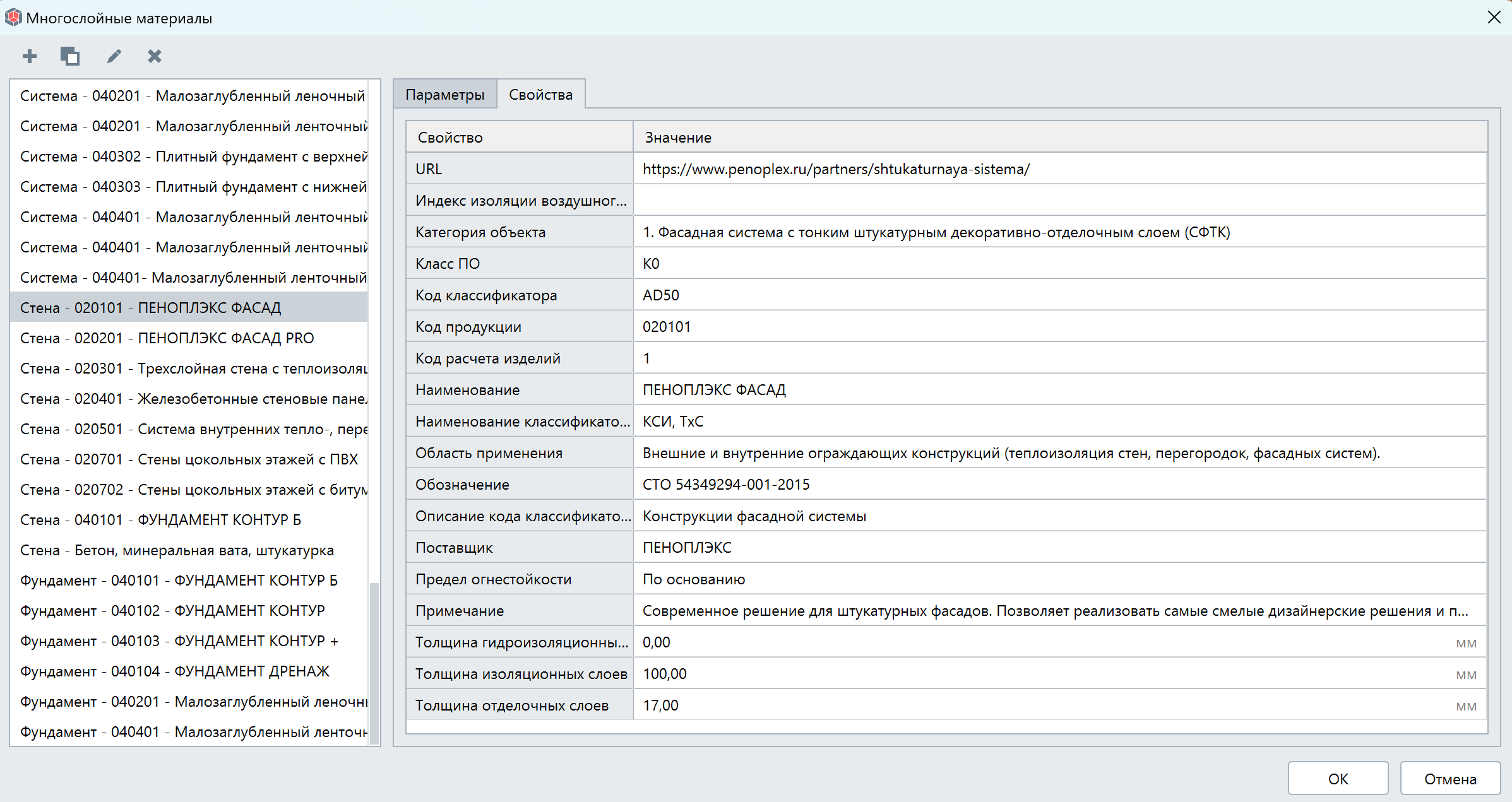

А также свойства данной системы, которые позволяют получить всю необходимую информацию о данном конструктивном решении:

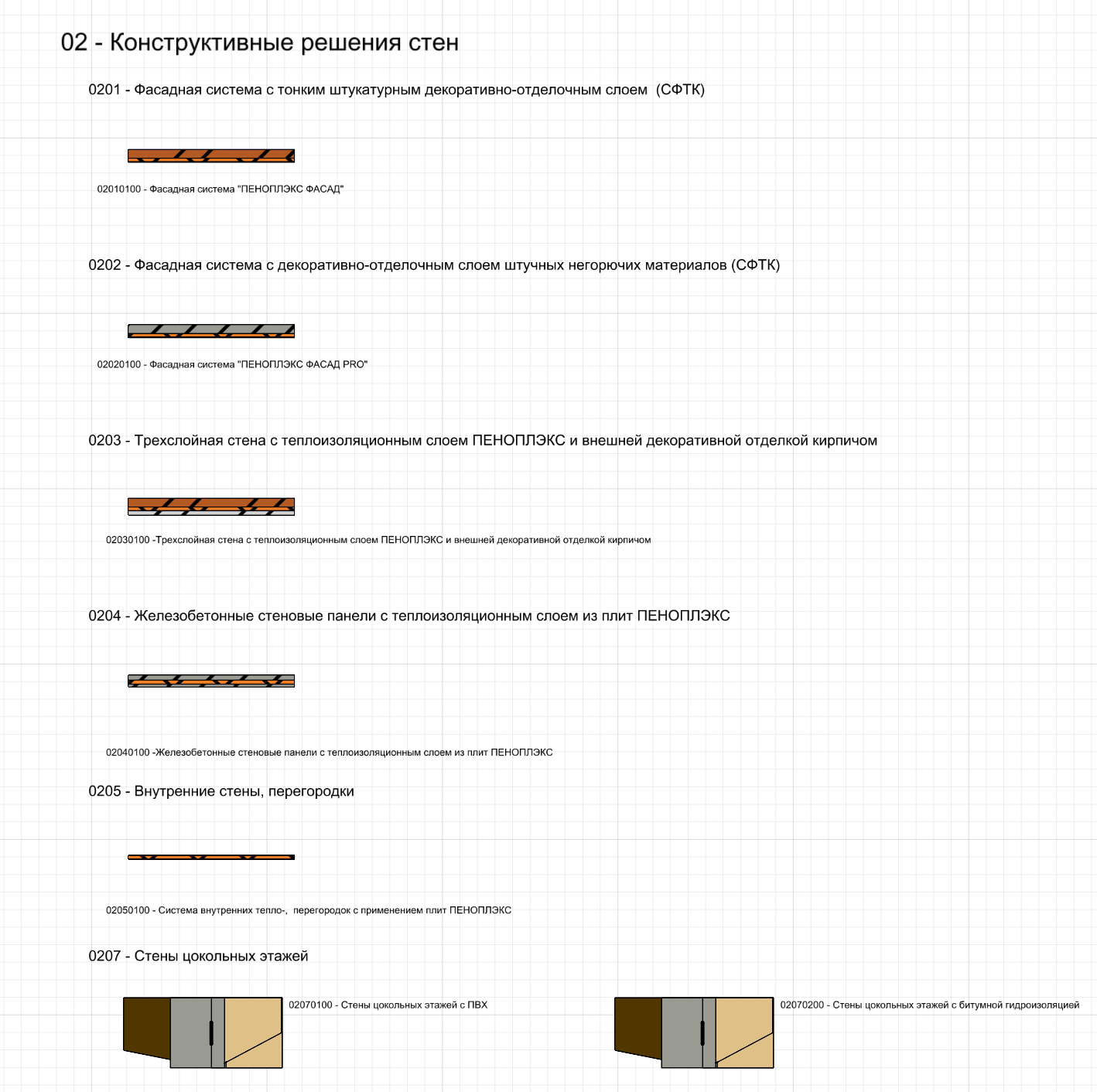

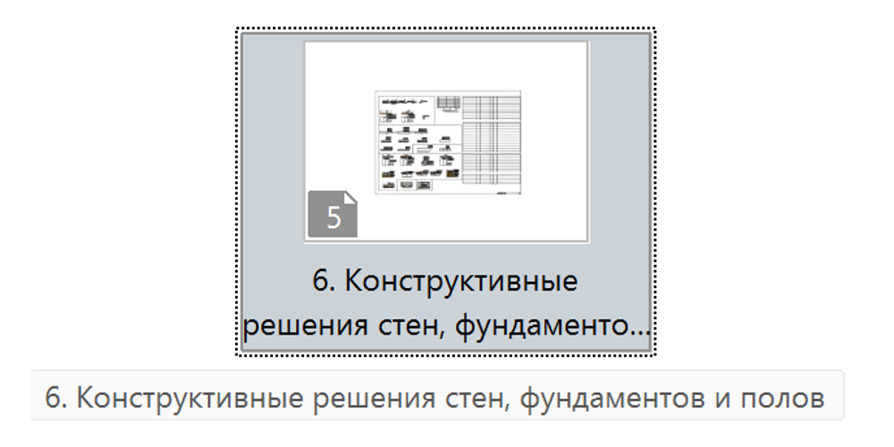

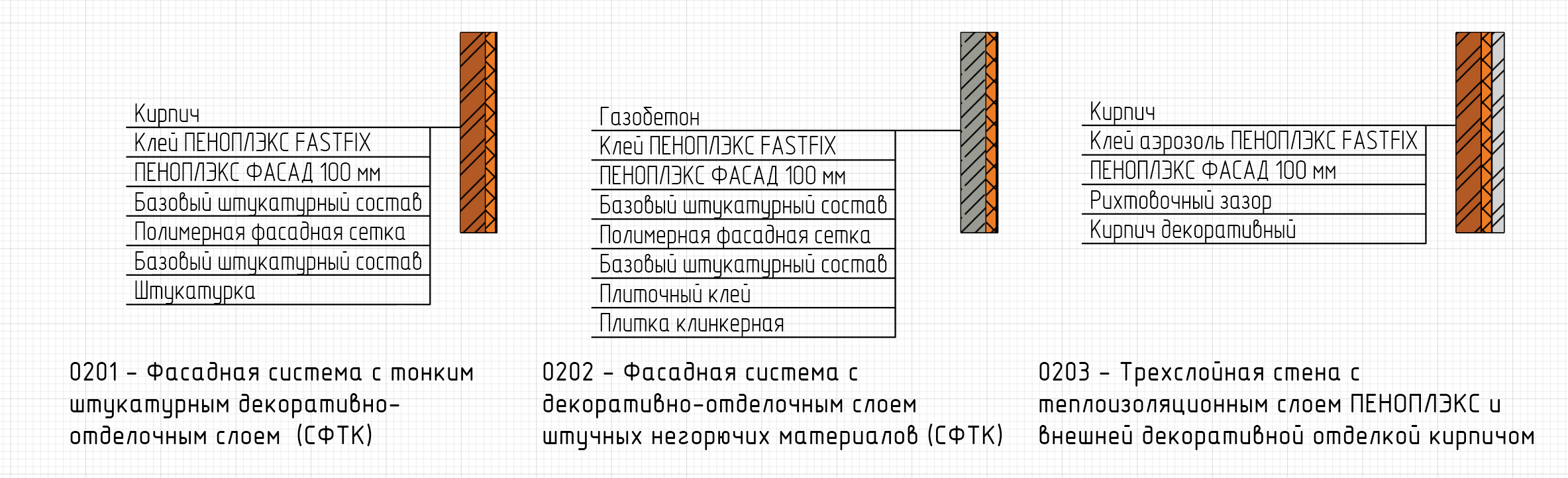

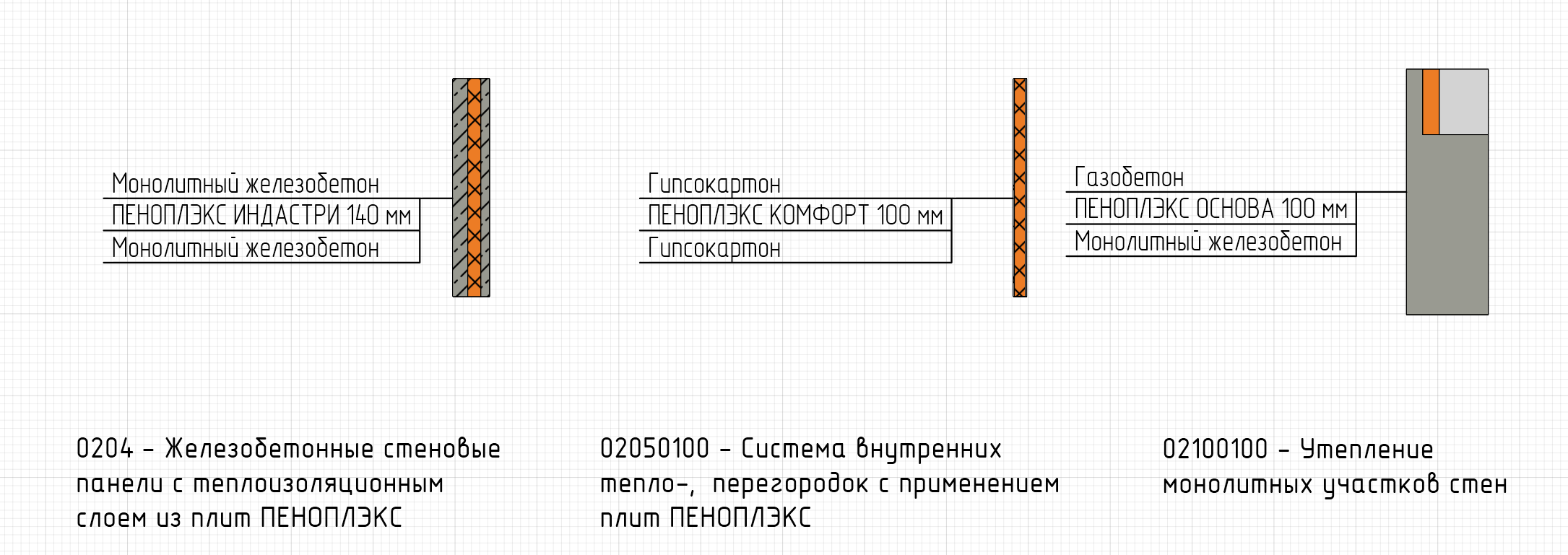

Аналогичным образом разработаны и остальные решения стен. Для того чтобы быстро ознакомиться с составом конструкций в разделе «Чертежи» оформлены графические материалы. Информация о стенах представлена на 6 листе.

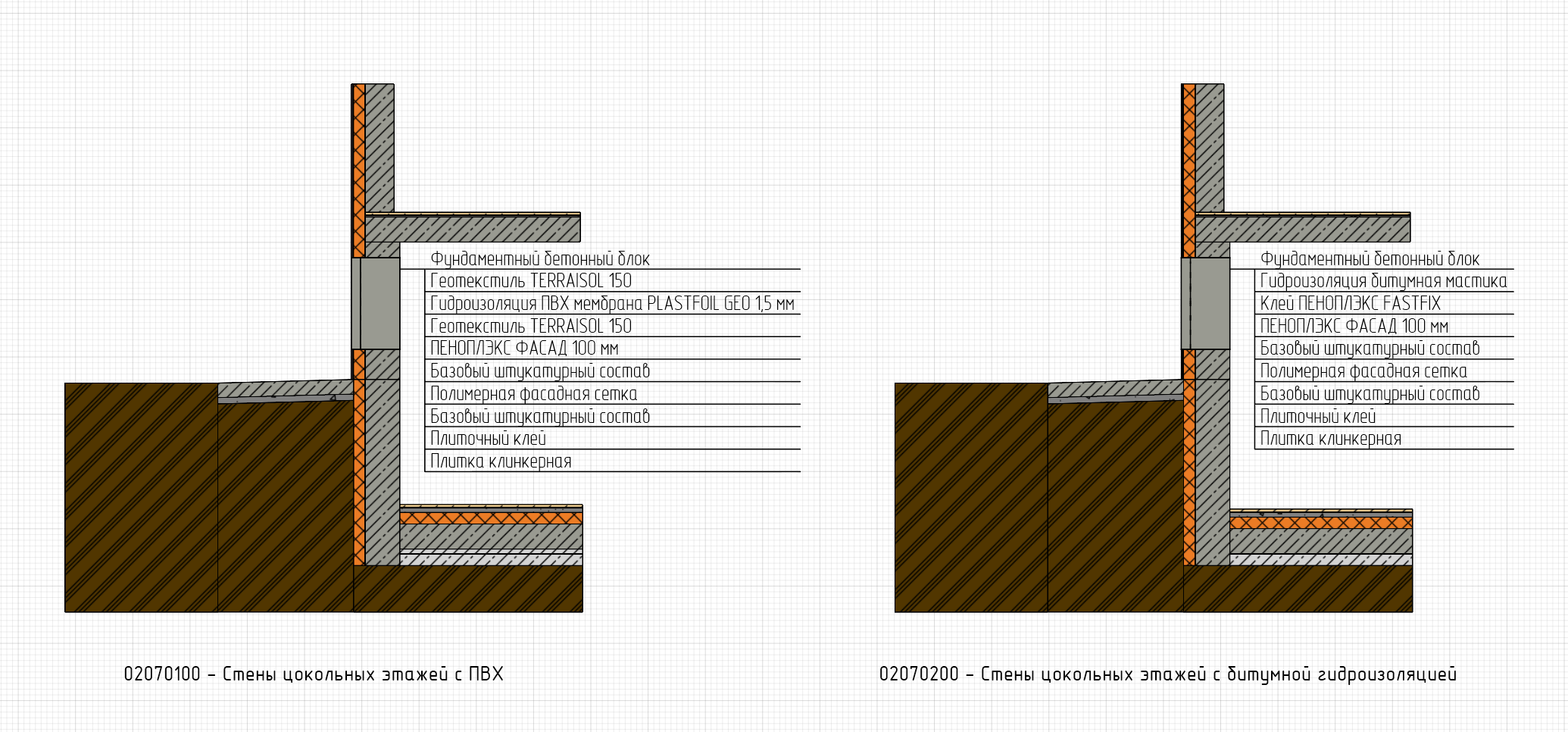

При этом для стен цокольных этажей были смоделированы узлы сопряжения с фундаментной плитой, на которых отображены основные примыкания конструкций. Можно использовать в проекте как узел конструкции целиком, так и скопировать только необходимые элементы.

Для использования системных решений компании ПЕНОПЛЭКС, необходимо:

• скачать библиотеку систем ПЕНОПЛЭКС

• открыть библиотеку вместе с вашим проектом

• перейти на 3D вид

• на 3D виде найти раздел "02 - Конструктивные решения стен"

• осуществить копирование необходимого элемента из библиотеки в свой проект

используя сочетания клавиш CTRL C и CTRL V

BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны:

— На сайте компании «ПЕНОПЛЭКС» в разделе BIM проектирование.

— На странице компании «ПЕНОПЛЭКС» на BIMLIB.

Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотеки материалов и систем ПЕНОПЛЭКС.

Рекомендуем также использовать в своих проектах конструктивные решения крыш, полов и фундаментов
