Новые альбомы 2D узлов для конструктивных решений крыш в AUTODESK REVIT
Компания ПЕНОПЛЭКС разработала 5 новых альбомов технических решений в Autodesk Revit для конструктивных решений крыш.
Узлы, разработанные в альбомах, отражают устройство следующих кровельных систем:

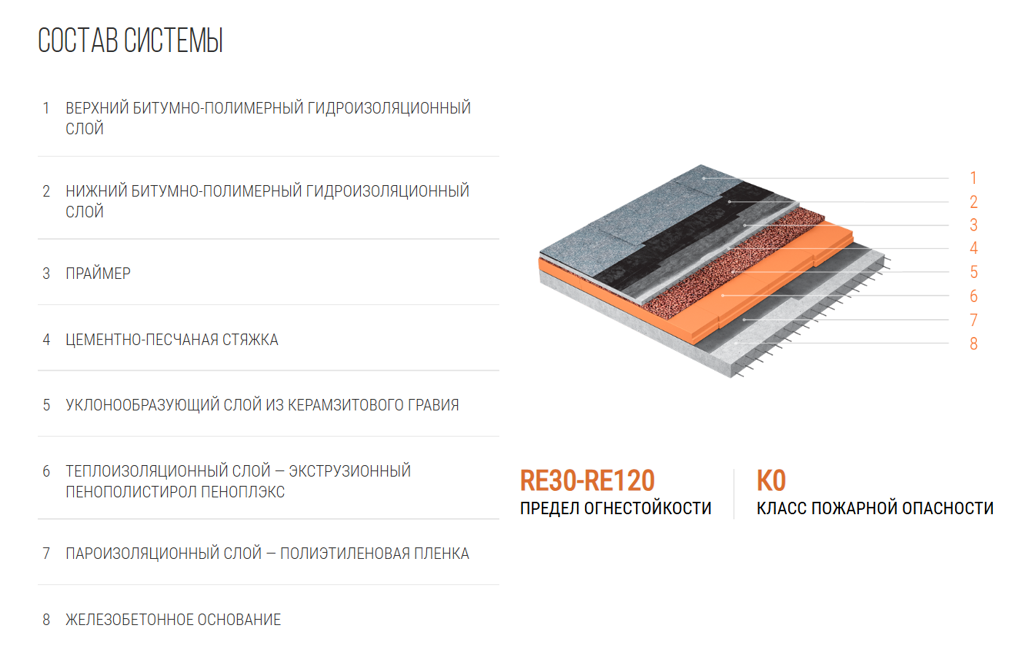

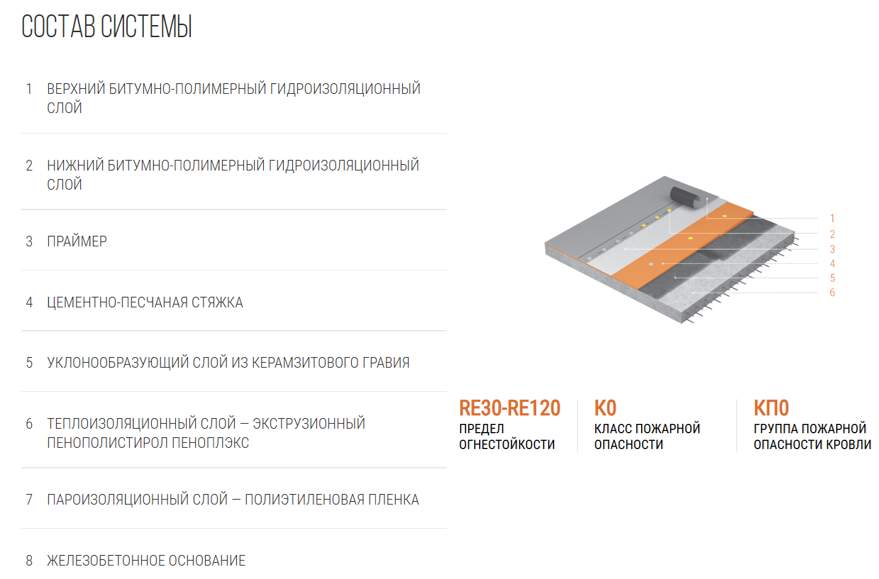

1. ЭКСТРА Б - традиционная неэксплуатируемая кровля по железобетонному основанию с гидроизоляцией из битумно-полимерных материалов по цементно-песчаной стяжке.

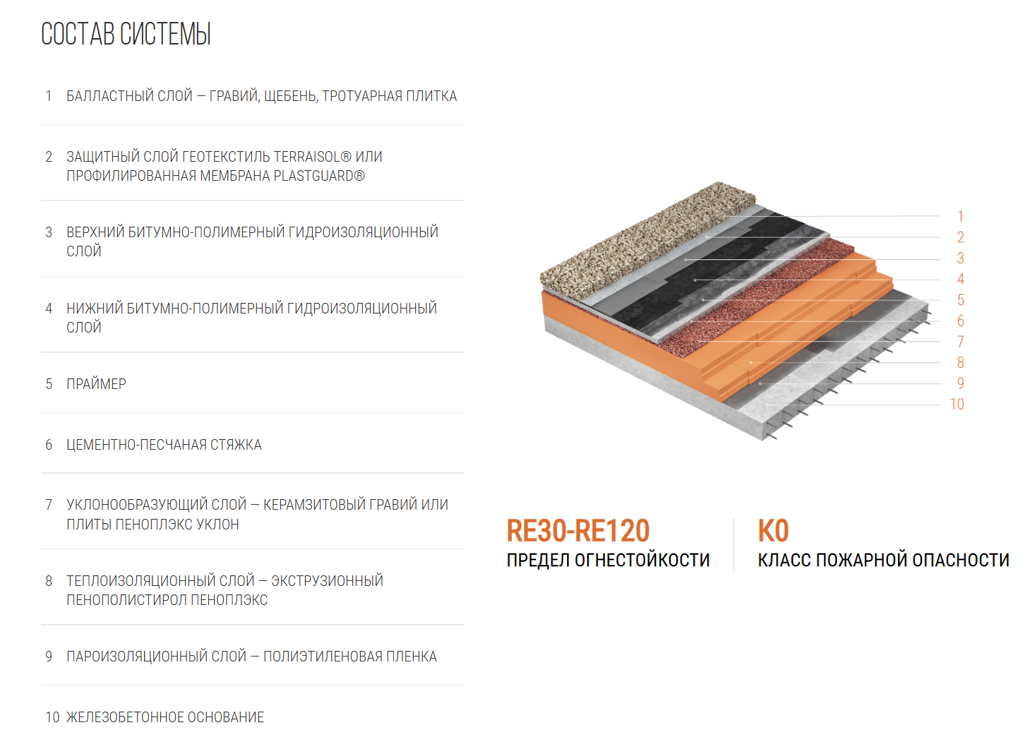

2. ЭКСТРА БАЛЛАСТ Б - Традиционная эксплуатируемая кровля по железобетонному основанию с гидроизоляцией из битумно-полимерных материалов.

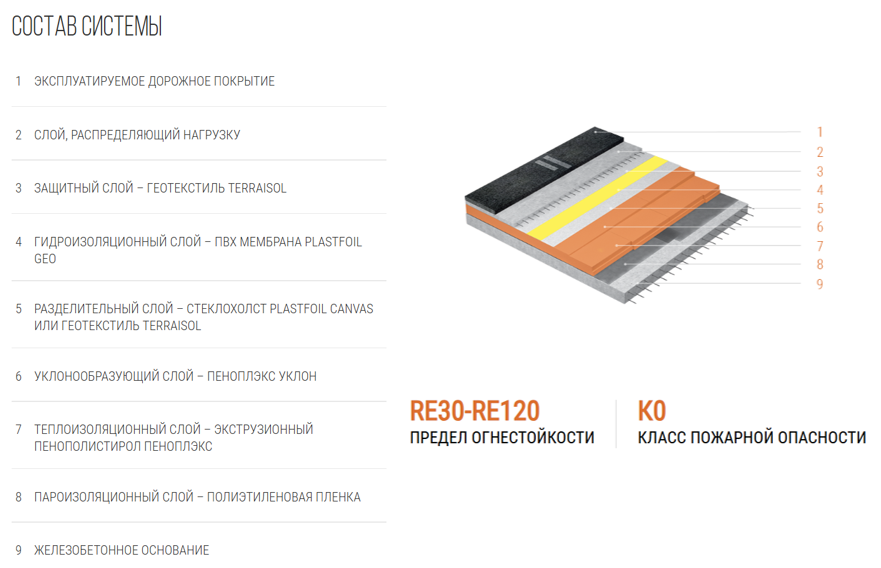

3. ЭКСТРА WAY - традиционная эксплуатируемая кровля по железобетонному основанию с устройством асфальтобетонного покрытия и гидроизоляцией из ПВХ мембраны.

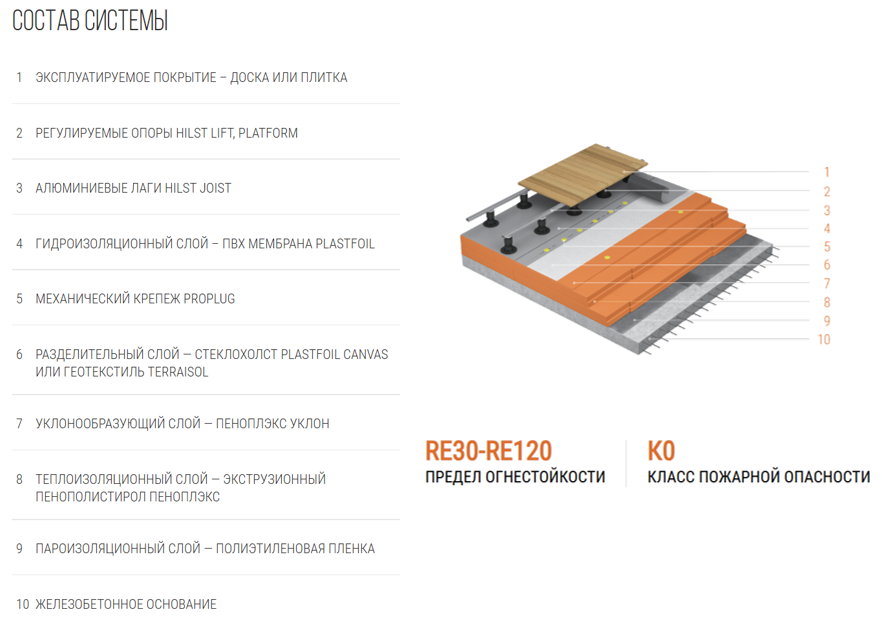

4. ЭКСТРА PATIO - традиционная эксплуатируемая кровля по железобетонному основанию с покрытием из террасной доски или плитки и гидроизоляцией из ПВХ мембраны.
5. ЭКСТРА ЛАЙТ - традиционная неэксплуатируемая кровля по железобетонному основанию с уклонообразующим слоем и гидроизоляцией из ПВХ мембраны

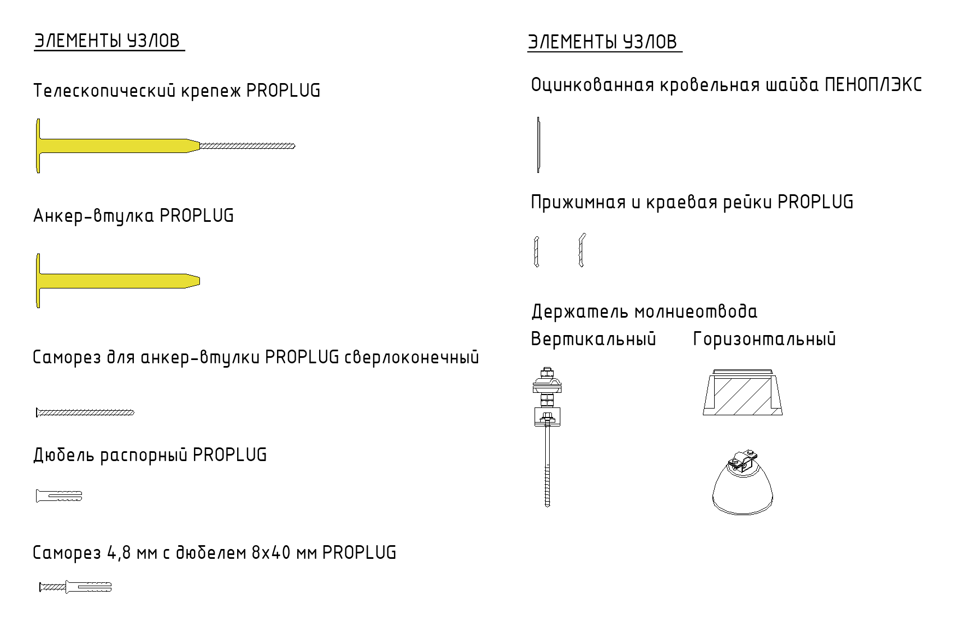

Для каждого конструктивного решения кровли разработан отдельный файл в формате rvt в Autodesk Revit 2022 года. В альбомах нет никаких 3D элементов все типовые узлы разработаны на чертежных видах с использованием следующих категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения», некоторые семейства представлены ниже:
Использование готовых узлов, проработанных в 2D актуально, когда нет необходимости детально прорабатывать узлы в 3D, а достаточно лишь детально проработать нужный узел на чертеже в 2D, при этом модель не будет перегружена лишними элементами, и документация по проекту будет содержать все необходимые чертежи с точно проработанными узлами.

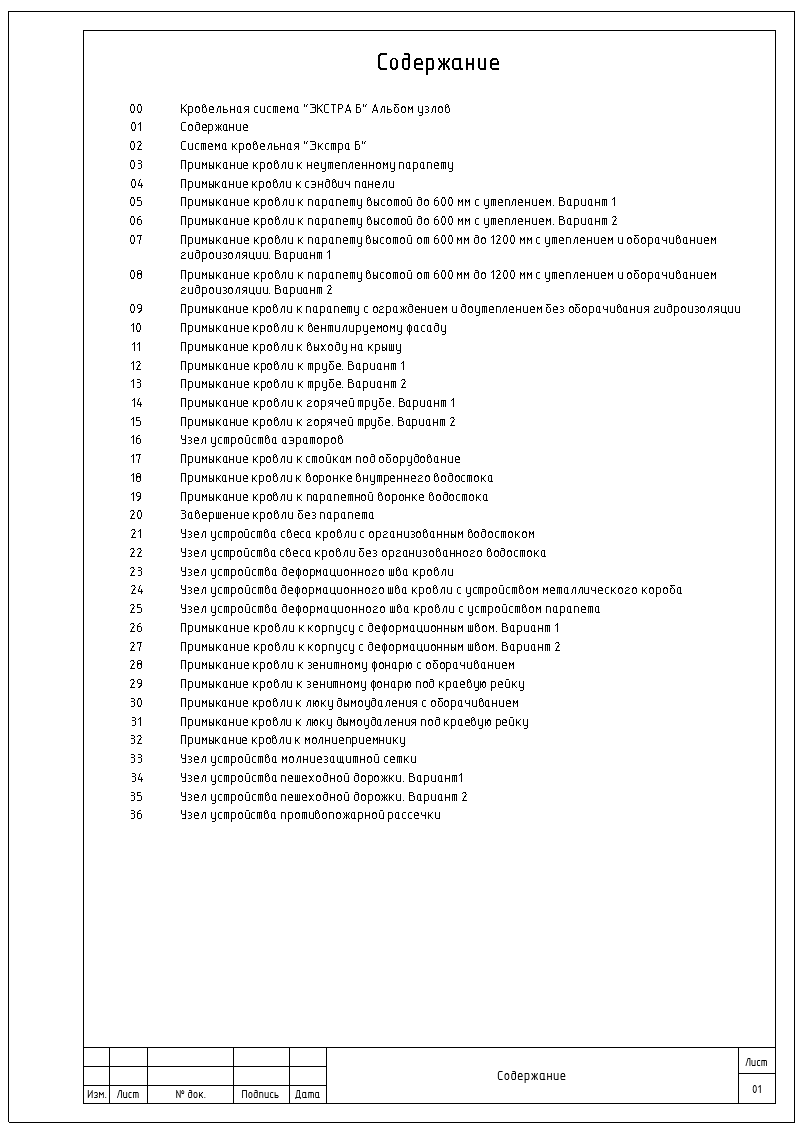

Каждый альбом узлов содержит от 20 до 40 типовых вариантов примыканий, ниже в качестве примера представлено содержание альбома для системы ЭКСТРА Б:

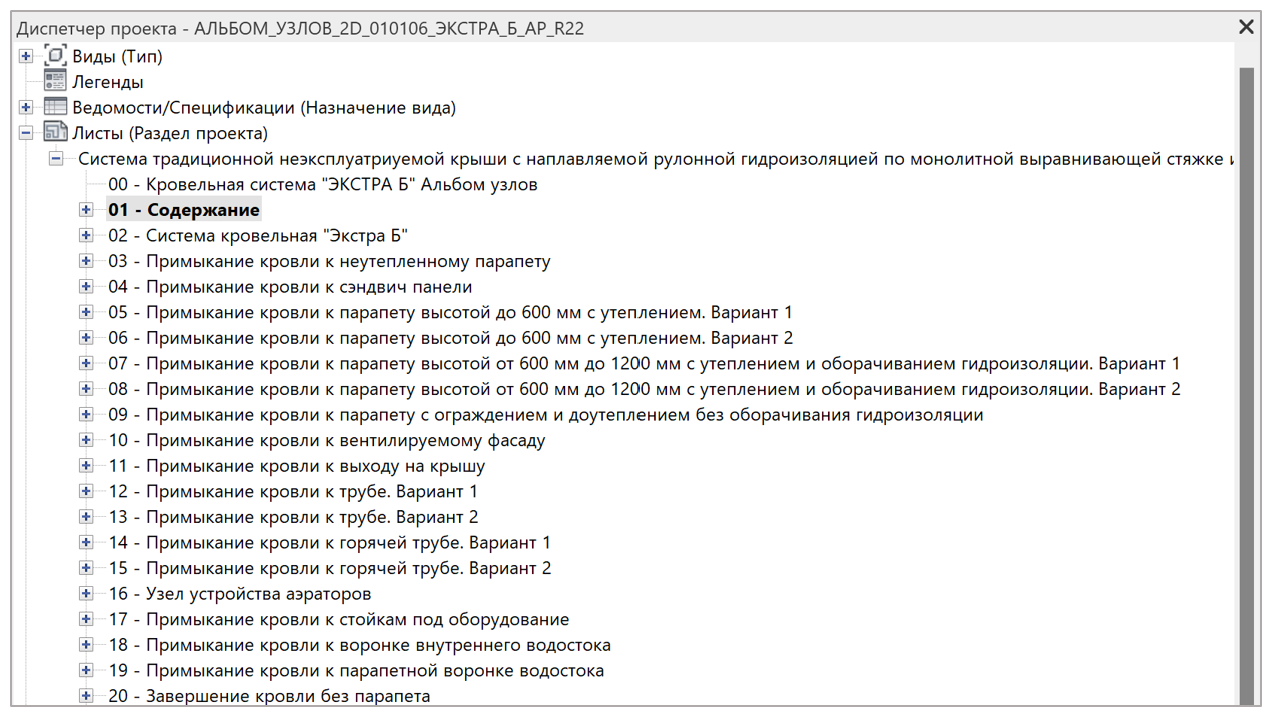

Каждый узел оформлен на отдельном листе, навигация осуществляется через диспетчера проекта:

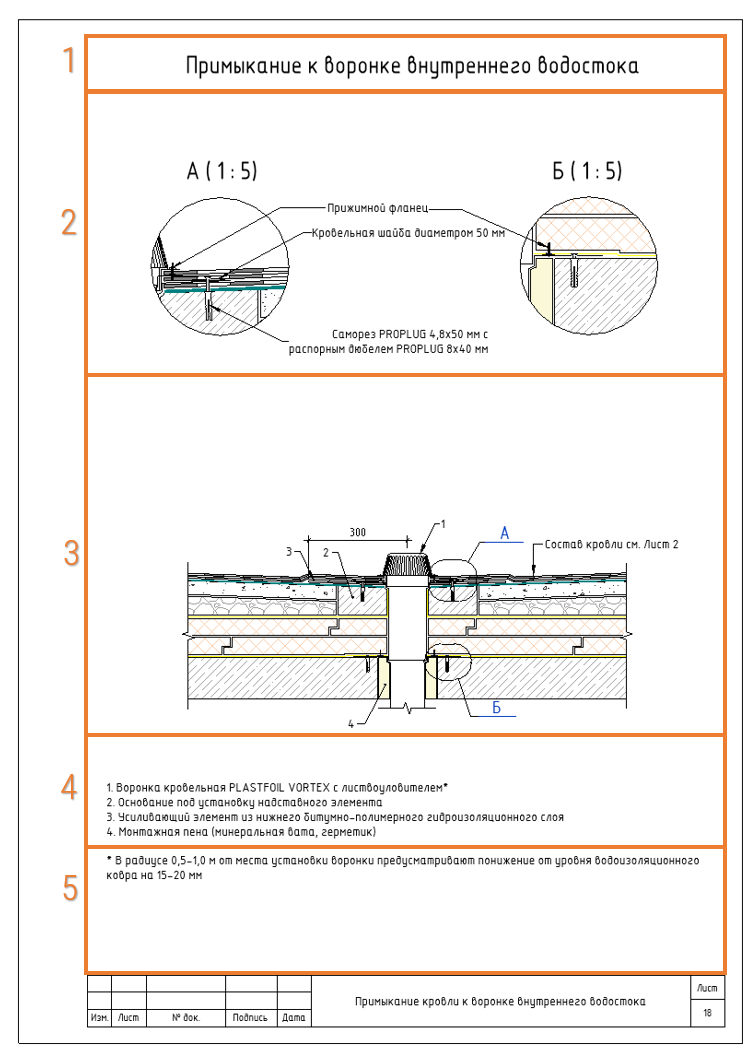

Рассмотрим один из листов. Все листы имеют рамку, соответствующую формату, и следующие блоки:
1. Название Листа примыкания
2. Укрупненные виды, подробнее описывающие сопряжение материалов
3. Основной вид примыкания
4. Список наименований элементов по позициям
5. Дополнительные рекомендации
Добавить необходимый узел или несколько узлов в свой проект можно следующими способами:
1. Выбрать необходимый лист и с помощью сочетания клавиш Ctrl+C скопировать его, затем перейти в свой проект и перенести лист, используя клавиши Ctrl+V. Выбранный узел отобразится в диспетчере проекта. Такой вариант удобно использовать, если необходим только один узел.

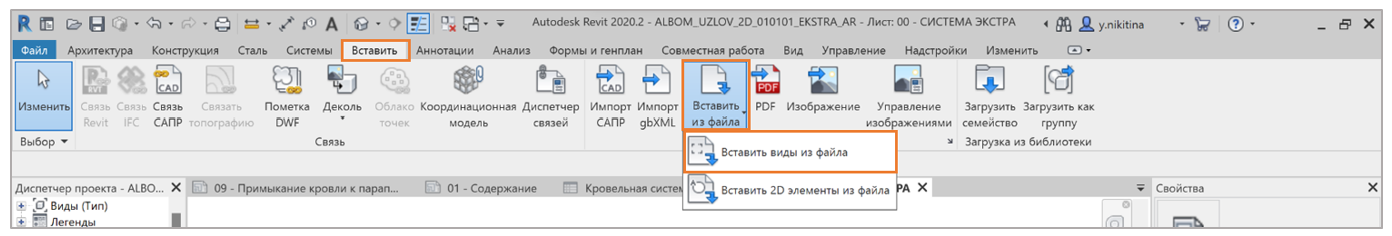

2. При копировании нескольких листов в свой проект удобнее использовать команду «Вставить виды из файла». Для этого в своем проекте необходимо перейти на вкладку «Вставить» - «Вставить виды из файла».

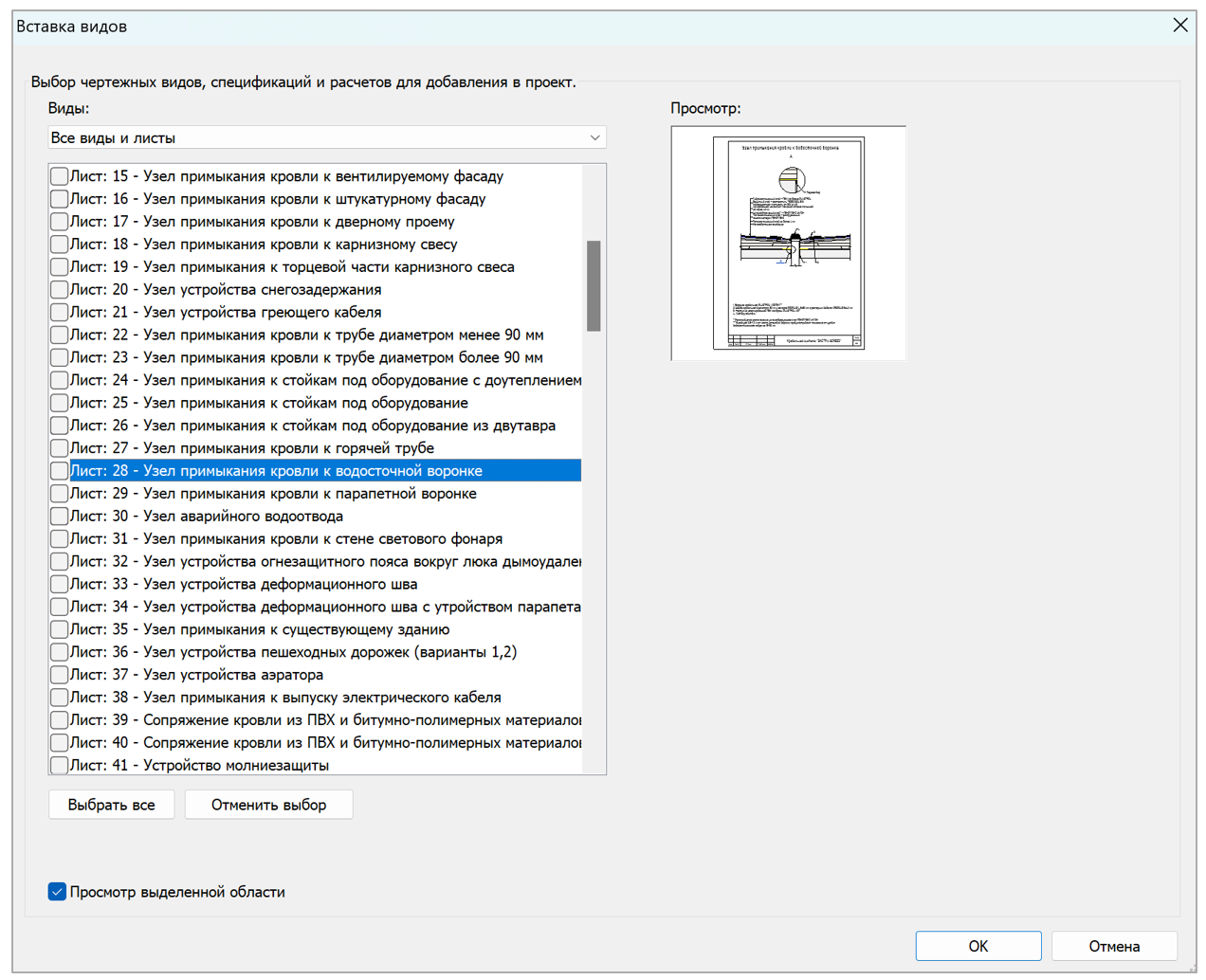

Затем необходимо выбрать файл альбома узлов и выделить необходимые листы:
После этого листы узлов копируются в диспетчер вашего проекта. Далее вы можете использовать готовые оформленные листы для детализации примыканий или наши аннотативные элементы для оформления узлов на основе реальных 3D элементов из вашей модели. В BIM библиотеке ПЕНОПЛЭКС доступны также 2D альбомы для конструктивных решений стен, полов и фундаментов.
Совместно с альбомами 2D узлов рекомендуем использовать Альбом аннотативных элементов
BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны:
— На странице компании ПЕНОПЛЭКС на BIMLIB.
— На сайте компании ПЕНОПЛЭКС в разделе BIM проектирование.
Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
