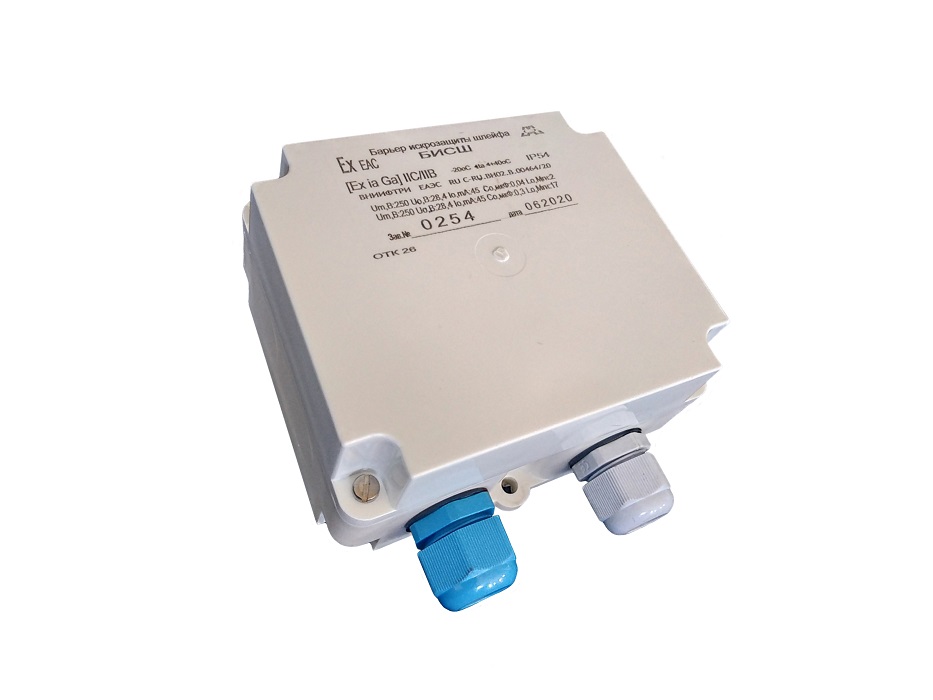

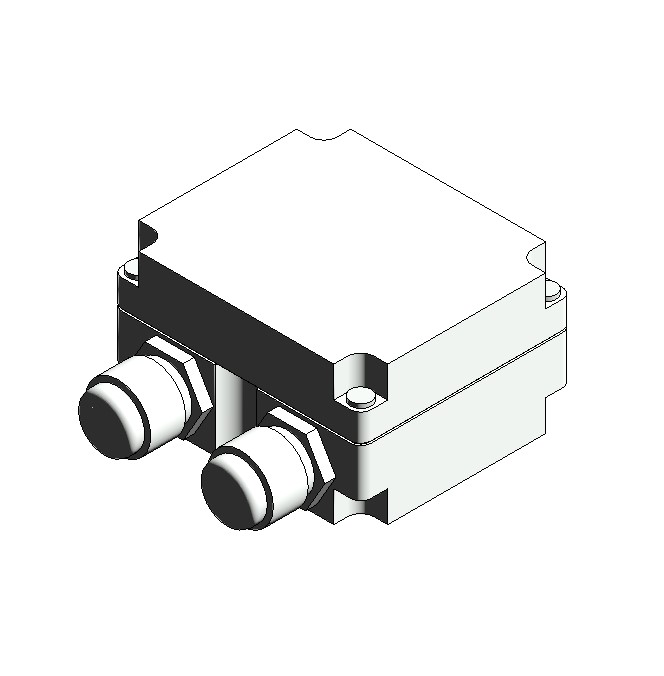

Барьер искрозащиты шлейфа "БИСШ" ([Exia]IIC/IIB) АТФЕ.426439.001 ТУ

Барьер искрозащиты шлейфа «БИСШ» предназначен для обеспечения искробезопасности одного шлейфа пожарной или охранной сигнализации, с включенными в него пожарными или охранными извещателями, датчиками с нормально замкнутыми или разомкнутыми контактами, а также извещателями, питаемыми по шлейфу сигнализации с уровнем искрозащиты «ia» для взрывозащищенного электрооборудования группы II, подгрупп IIC/IIB по ГОСТ 30852.10-2002 (МЭК 60079-11:1999). БИСШ предназначен для размещения вне взрывоопасной зоны.
БИСШ может использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными (ППКОП) типа «ГИППО-1М», «Гранит 2», «Сигнал 20П SMD», «Сигнал 20» и подобными при соответствии технических характеристик БИСШ и используемого ППКОП. При применении БИСШ необходимо учитывать, что данный барьер вносит в шлейф сигнализации сопротивление порядка 660 Ом, поэтому при его применении совместно с приборами приёмно-контрольными, следует учитывать:
В режиме охранной сигнализации, барьер не вносит искажений в работу ППКОП.
В режиме пожарной сигнализации с нормально-замкнутыми извещателями, барьер не вносит искажений в работу ППКОП.
В режиме пожарной сигнализации с токопотребляющими извещателями, прибор может вносить искажения в работу ППКОП при коротком замыкании шлейфа сигнализации, например:
- ППКОП «Гранит 2» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».
- ППКОП «Сигнал 20П SMD» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».
- ППКОП «Сигнал 20» при коротком замыкании шлейфа сигнализации выдаст извещение «Пожар».
БИСШ не создает индустриальных помех.
БИСШ содержит выходную искробезопасную электрическую цепь, выполненную с уровнем взрывозащиты «ia».
БИСШ предназначен для работы при температуре от минус 20° до плюс 40°С.
При эксплуатации БИСШ допускаются воздействия: - вибрации с частотой от 10 до 150 Гц при максимальном ускорении 4,9 м/с² (0,5 g). - относительной влажности до 93% при температуре 40°С.

Характеристики БИСШ при нормальном режиме работы:
- напряжение на входных клеммах БИСШ не более, В 28.4
- сопротивление, вносимое БИСШ в шлейф, в пределах, Ом от 620 до 700
Характеристики БИСШ при аварийном режиме работы:
- Напряжение на входных клеммах Um, не более, В 250.
- Напряжение холостого хода (максимальное выходное напряжение) U0, В не более 28.4.
- Ток короткого замыкания (максимальный выходной ток) I0, мА, не более 45
- Максимальная выходная мощность Р0, не более, Вт 0.3
Характеристики шлейфа сигнализации, расположенного во взрывоопасной зоне:
- индуктивность искробезопасного шлейфа "ia" (сумма значений собственной индуктивности оборудования, установленного во взрывоопасной зоне, и индуктивности соединительного кабеля с этим оборудованием), L0,не более, мГн - 2(IIC) - 17(IIB);
- емкость шлейфа (сумма значений собственной ёмкости оборудования, установленного во взрывоопасной зоне, и емкости соединительного кабеля с этим оборудованием), не более, С0, мкФ - 0.04(IIC) - 0.3(IIB)
Средний срок службы БИСШ составляет 10 лет.
