Закладная конструкция для деформационного шва 17-33 мм в полу MANGRA 4220

Name: Закладная конструкция для деформационного шва 17-33 мм в полу MANGRA 4220
Brand: Mangra

Обновлено в 2024 году

Описание

закладная конструкция для оформления и защиты деформационных швов под все типы покрытия пола;
для швов шириной от 17 до 33 мм;
Категория помещений / Интенсивность нагрузок: (A, B)/a, (C, D, E)/b, F/d (расшифровка на https://mangra.ru/mangra_allowed_loads_1);

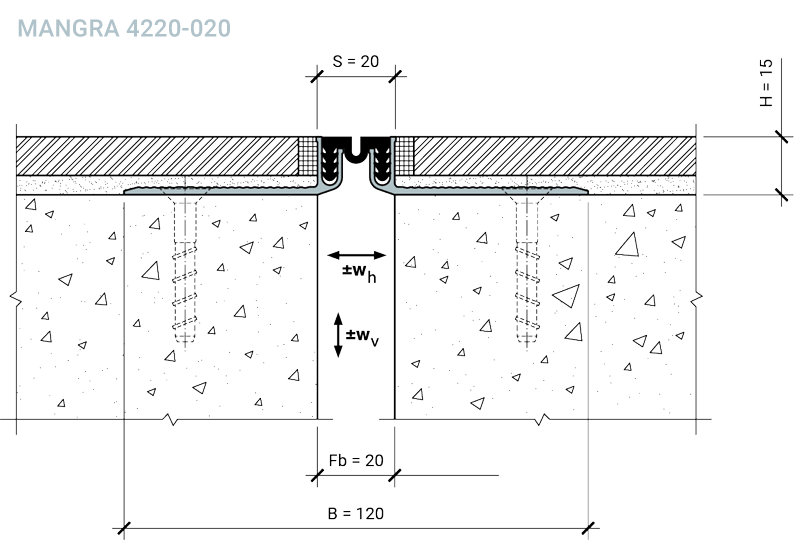

варианты высоты конструкции 15 и 20 мм;
легко заменяемая эластичная вставка;
по дополнительному запросу поставляется с гладкой вставкой (рассчитана на компенсацию меньших сдвигов);
возможность установки декоративной вставки, большой выбор цветовых решений вставки;
по дополнительному запросу конструкция изготавливается с антистатической поверхностью;

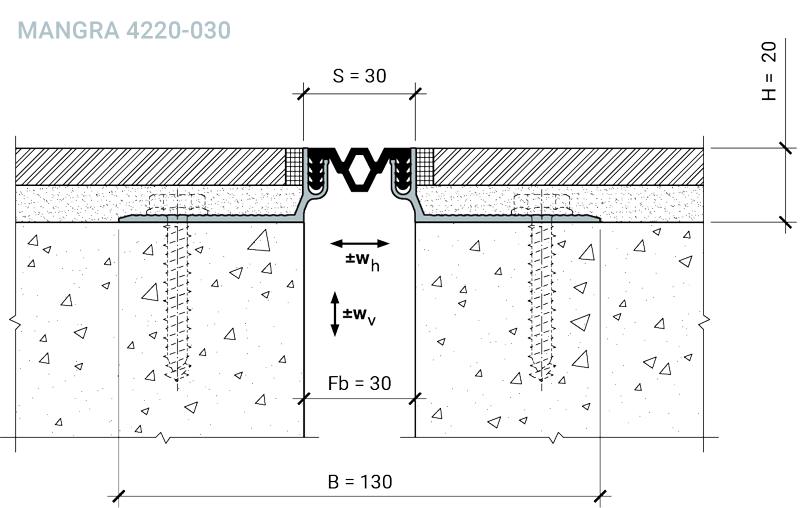

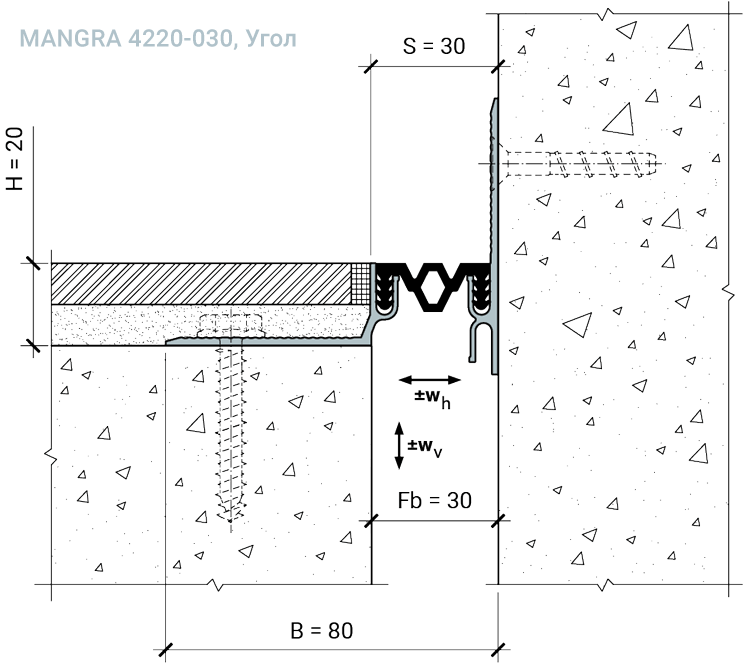

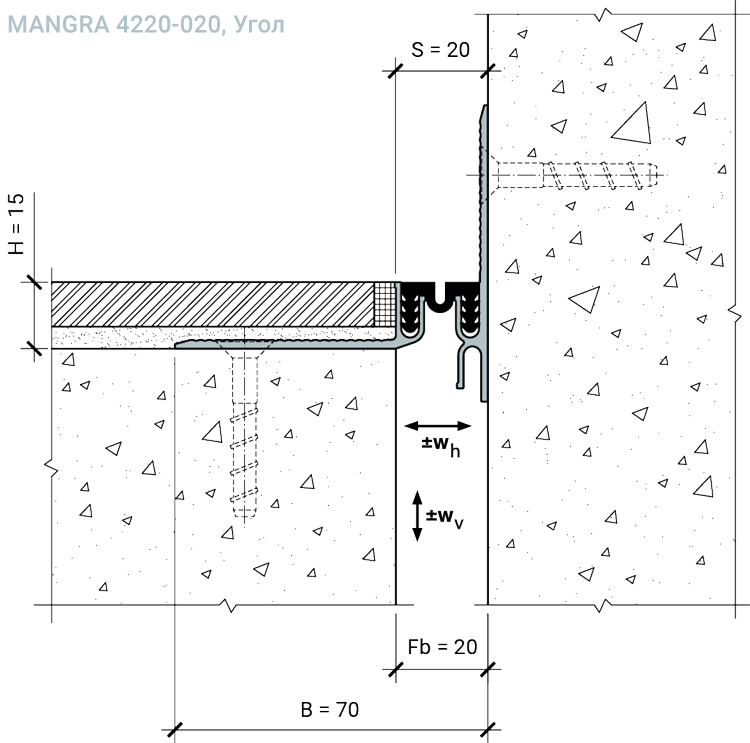

прямой и угловой варианты конструкции.

Файлы для скачивания


rvt	MANGRA_4220.rvt	7.2 MB	Revit 2022
dwg	mangra-4220-030.dwg	89 KB	AutoCAD 2013
dwg	mangra-4220-020.dwg	117 KB	AutoCAD 2010
pdf	mangra-4220-020-opisanie.pdf	438 KB	—
pdf	mangra-4220-030-opisanie.pdf	539 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Прочее, Полимерная композиция повышенной термостойкости, Поливинилхлорид (PVC), Металл, Алюминий
Сайт производителя	Перейти
Размеры
Высота	15 mm
Ширина	120 mm
Длина	3000 mm
Вес	2640 g
Параметры в файлах моделей
Общая компенсация горизонтальных сдвигов	6 (±3)
Ширина шва	20 (17 - 23)
Общая компенсация вертикальных сдвигов	4 (±2)
Материал	алюминий прессованный, термически упрочнённый; Mangraflex® P, Mangraflex® T
