Резьбовые муфты для соединения арматуры ГРАД
Обновлено 2 дня назадОписание

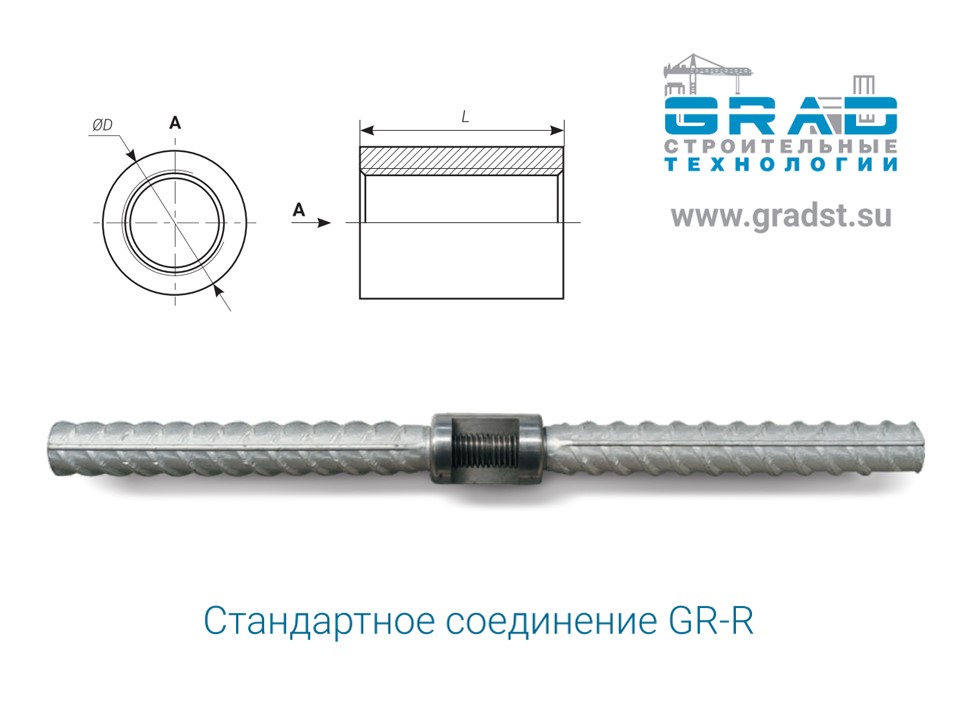

Стандартные резьбовые муфты служат для надёжного механического соединения и удлинения арматурных стержней одинакового диаметра в составе железобетонных конструкций.
Конструктивно элемент выполнен в виде полого цилиндра из стали, на внутренней поверхности обоих торцов которого нарезана резьба — она обеспечивает прочную фиксацию арматурных стержней и передачу усилий в каркасе без потерь несущей способности.
Файлы для скачивания
| dwg | ._Динамические блоки GRAD.dwg | 756 B | — | |
| rfa | GRAD_Муфта резьбовая стандартная.rfa | 564 KB | — | |
| ТУ Механические соединения ГРАД.pdf | 720 KB | — | ||
| 2026 Каталог продукции ООО «ЗСОМС «Град».pdf | 10.8 MB | — | ||
| Сертификат резьбовые муфты ГРАД.pdf | 279 KB | — |
Типоразмеры (9)
| Наименование | Масса | Номер детали | Описание | Размер стержня 1 | Размер стержня 2 |
|---|---|---|---|---|---|
| GR16R | 0.08 кг | GRAD GR16R | Шаг резьбы М16х2,5, усилие затяжки 120нМ | 16 A500 | 16 A500 |
| GR18R | 0.12 кг | GRAD GR18R | Шаг резьбы М18х2,5, усилие затяжки 150нМ | 18 A500 | 18 A500 |
| GR20R | 0.18 кг | GRAD GR20R | Шаг резьбы М20х2,5, усилие затяжки 180нМ | 20 A500 | 20 A500 |
| GR22R | 0.21 кг | GRAD GR22R | Шаг резьбы М22х2,5, усилие затяжки 220нМ | 22 A500 | 22 A500 |
| GR25R | 0.38 кг | GRAD GR25R | Шаг резьбы М25х3,0, усилие затяжки 270нМ | 25 A500 | 25 A500 |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Металл |
| Размеры | |
| Высота | 24 mm |
| Ширина | 24 mm |
| Длина | 43 mm |
| Вес | 0.2 kg |
| Диаметр | 24 mm |
| Общие характеристики | |
| Изготовитель | GRAD |
| Ключевая пометка | Муфта резьбовая стандартная |
| Комментарии к типоразмеру | Стандартная муфта |
| Материал | Сталь |
| Форма конца 1 | Резьбовое |
