Стандартные обжимные муфты для арматуры ГРАД

Name: Стандартные обжимные муфты для арматуры ГРАД
Brand: ЗСОМС ГРАД

Обновлено 2 дня назад

Описание

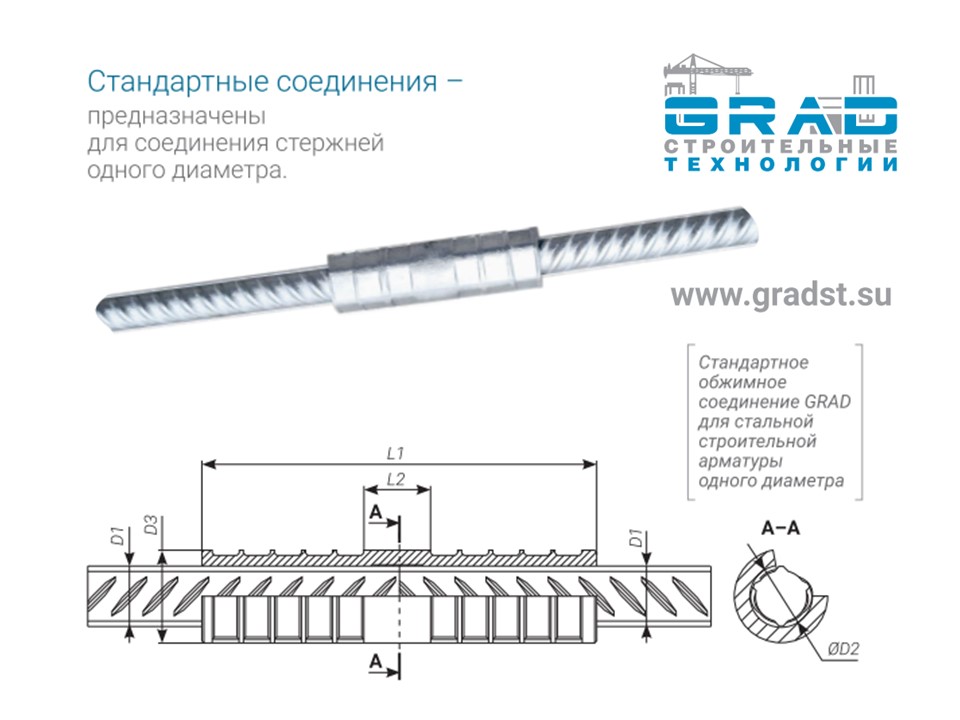

Обжимные муфты ГРАД для механического соединения арматуры — это современное техническое решение, позволяющее надёжно состыковать два арматурных стержня одинакового диаметра. В основе технологии лежит применение специальной обжимной муфты: за счёт пластической деформации она формирует узел, который по прочностным характеристикам не уступает цельному стержню и сохраняет расчётную несущую способность арматурного каркаса.

Файлы для скачивания


dwg	._Динамические блоки GRAD.dwg	756 B	—
pdf	ТУ Механические соединения ГРАД.pdf	720 KB	—
pdf	2026 Каталог продукции ООО «ЗСОМС «Град».pdf	10.8 MB	—
pdf	Сертификат категории S, D (сейсмика) ГРАД (38876).pdf	1.7 MB	—
rvt	Каталог муфт GRAD.rvt	9.9 MB	—

Типоразмеры (11)

Наименование	Масса	Номер детали	Размер стержня 1	Размер стержня 2	Форма конца 2
MC16	0.34 кг	GRAD MC16	16 A500	16 A500	Резьбовое
MC18	0.52 кг	GRAD MC18	18 A500	18 A500	Сварное
MC20	0.62 кг	GRAD MC20	20 A500	20 A500	Сварное
MC22	0.83 кг	GRAD MC22	22 A500	22 A500	Сварное
MC25	1.28 кг	GRAD MC25	25 A500	25 A500	Сварное

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Металл
Размеры
Высота	23 mm
Ширина	23 mm
Длина	120 mm
Вес	320 kg
Диаметр	23 mm
Общие характеристики
Изготовитель	GRAD
Ключевая пометка	Муфта обжимная стандартная
Комментарии к типоразмеру	Стандартная муфта
Материал	Сталь
Описание	Необходимое количество обжатий и требуемое давление согласно регламенту GRAD на выполнение работ по опрессовке стыков арматуры
