Закладная конструкция для деформационного шва 45-100 мм в полу MANGRA 4520

Name: Закладная конструкция для деформационного шва 45-100 мм в полу MANGRA 4520
Brand: Mangra

Обновлено в 2024 году

Описание

конструкция для оформления и защиты деформационных швов под все типы покрытия пола;
для швов шириной от 45 до 100 мм;
Категория помещений / Интенсивность нагрузок: (A, B, C, D, E)/a, F/b (расшифровка на https://mangra.ru/mangra_allowed_loads_1);
варианты высот конструкции от 25 до 100 мм;
усиленная вставка;
возможно заказать дополнительную мембрану-паробарьер для уменьшения вероятности прямых протечек через шов;
легко заменяемая эластичная вставка;
по дополнительному запросу поставляется с гладкой вставкой (рассчитана на компенсацию меньших сдвигов);
большой выбор цветовых решений вставки;
по доп. запросу конструкция изготавливается с антистатической поверхностью;
прямой и угловой варианты конструкции.

Файлы для скачивания


rvt	MANGRA_4520.rvt	87.9 MB	Revit 2022

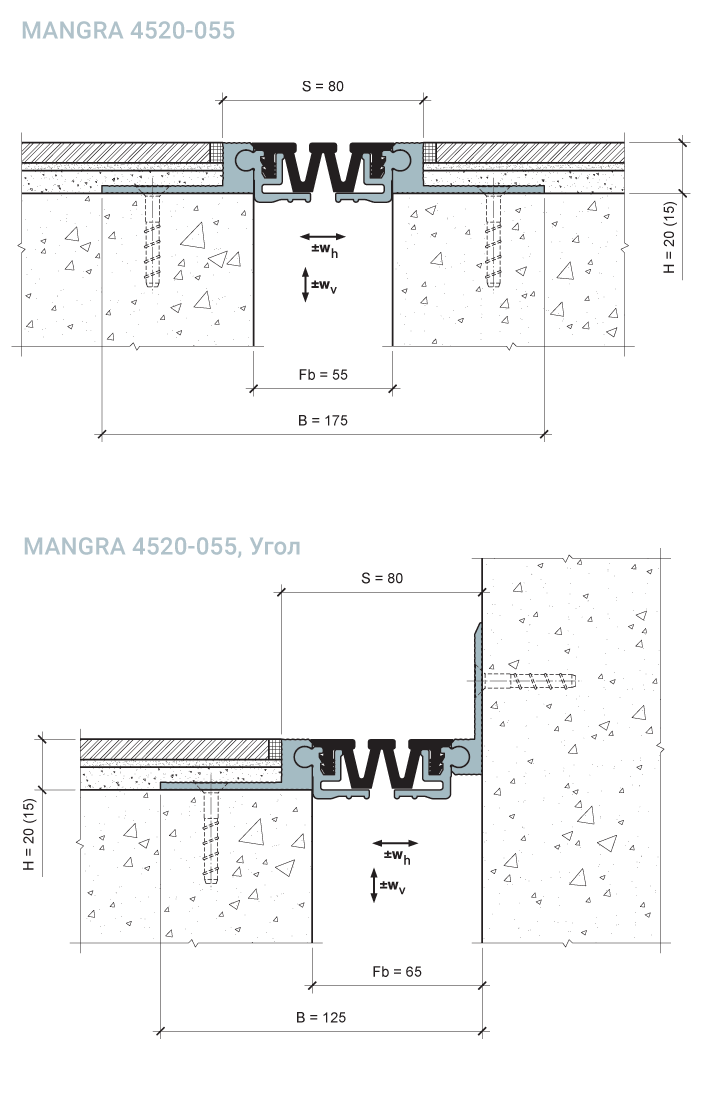

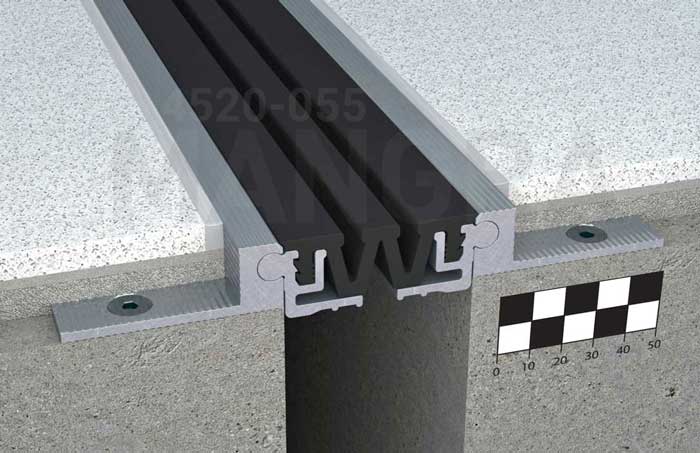

dwg	mangra-4520-055.dwg	114 KB	AutoCAD 2010

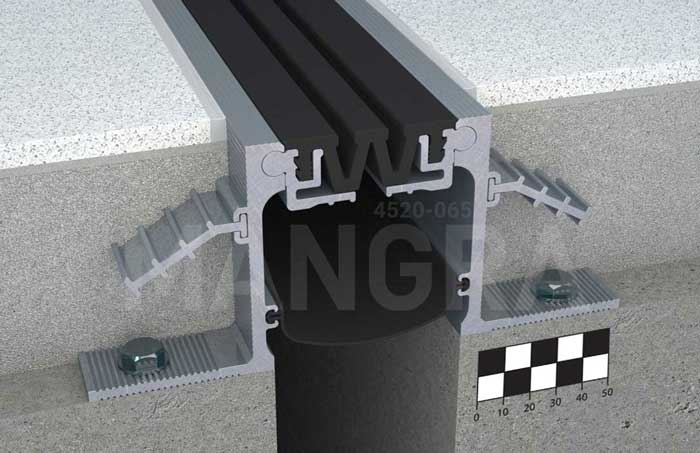

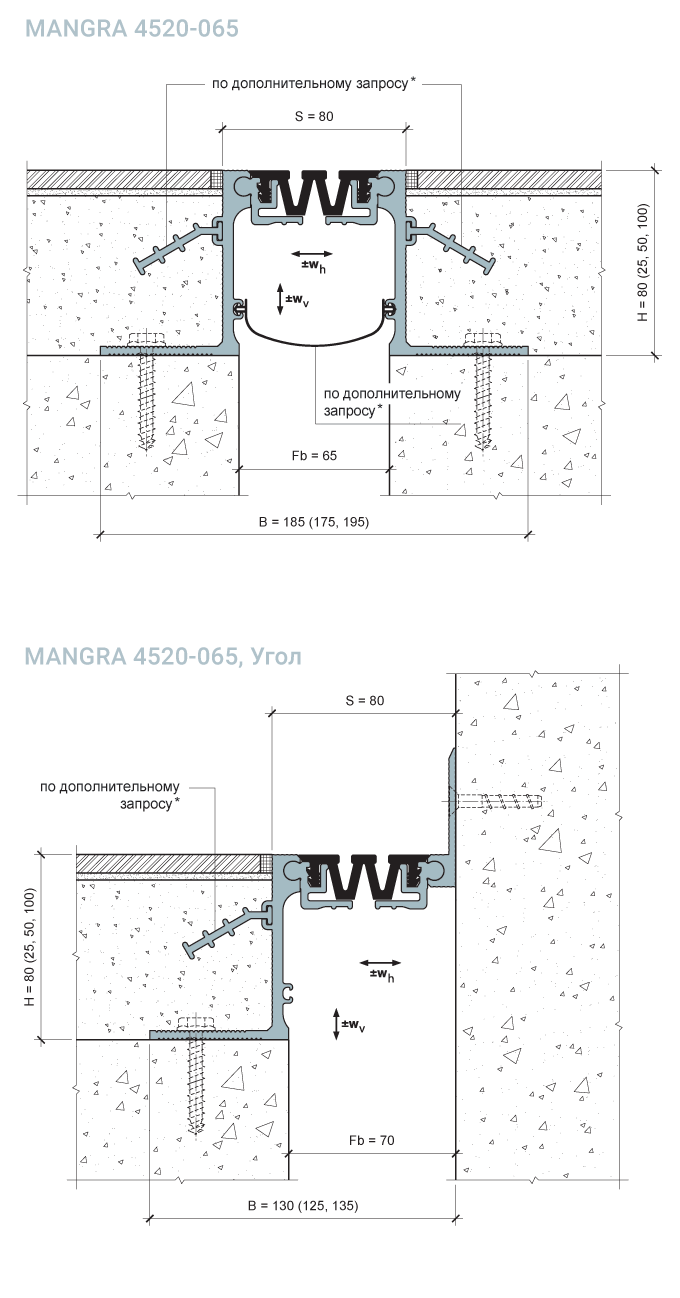

dwg	mangra-4520-065.dwg	143 KB	AutoCAD 2010

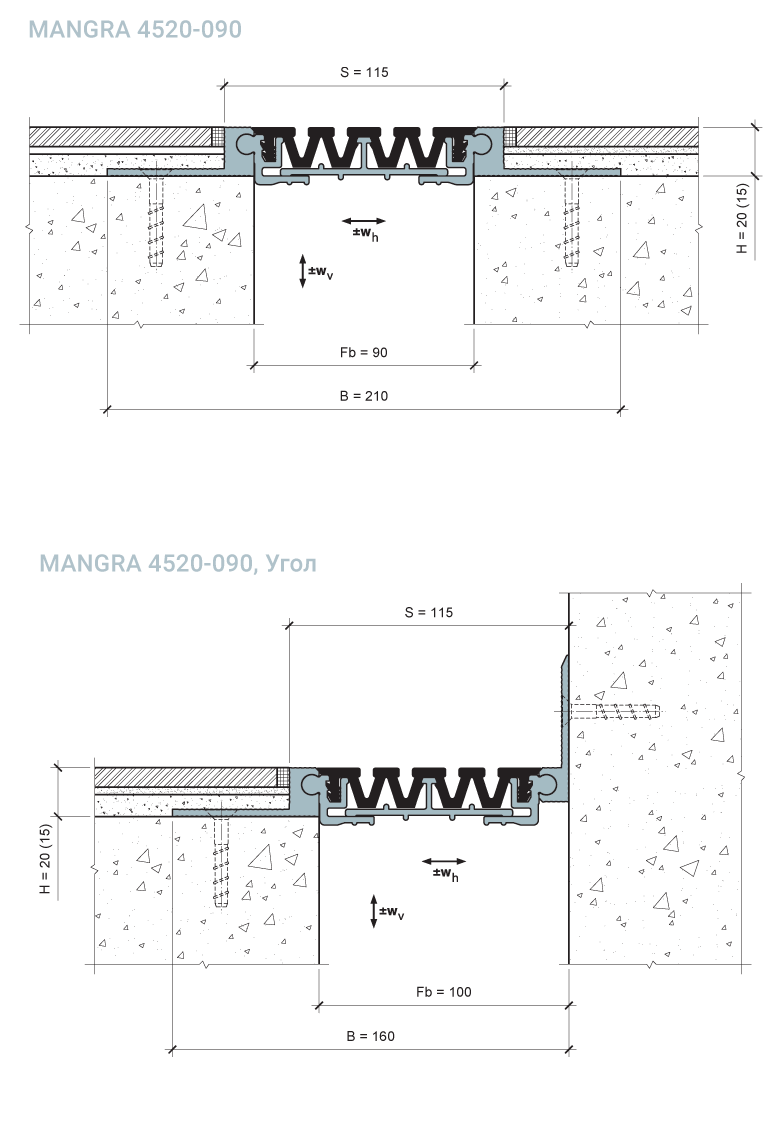

dwg	mangra-4520-090.dwg	137 KB	AutoCAD 2010

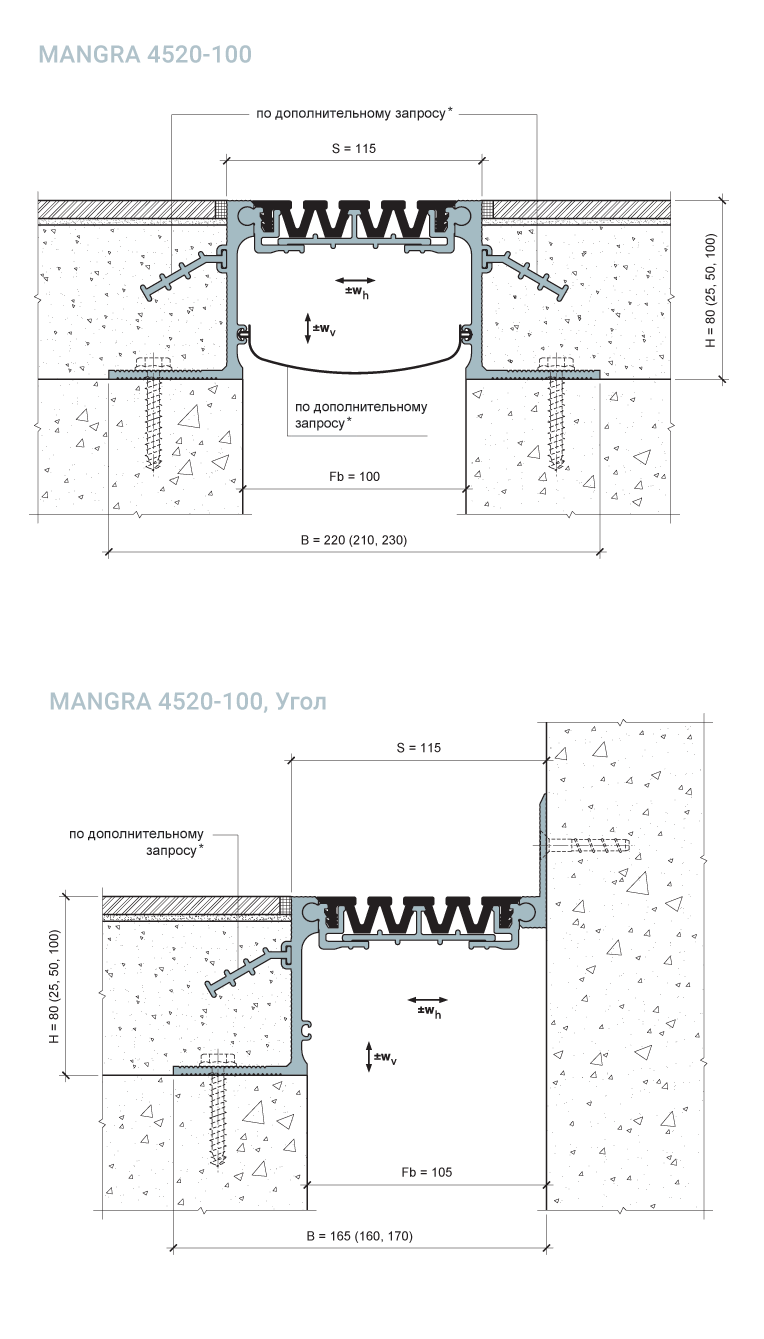

dwg	mangra-4520-100.dwg	163 KB	AutoCAD 2010

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Прочее, Полимерная композиция повышенной термостойкости, Поливинилхлорид (PVC), Металл, Алюминий
Сайт производителя	Перейти
Размеры
Высота	15 mm
Ширина	175 mm
Длина	3000 mm
Вес	7626 g
Параметры в файлах моделей
Цвет вставки	белый, серый, бежевый, чёрный, цвета RAL (по запросу)
Общая компенсация вертикальных сдвигов	12 (±6)
Материал	алюминий прессованный, термически упрочнённый; Mangraflex® P; Mangraflex® T.
Общая компенсация горизонтальных сдвигов	20 (±10)
