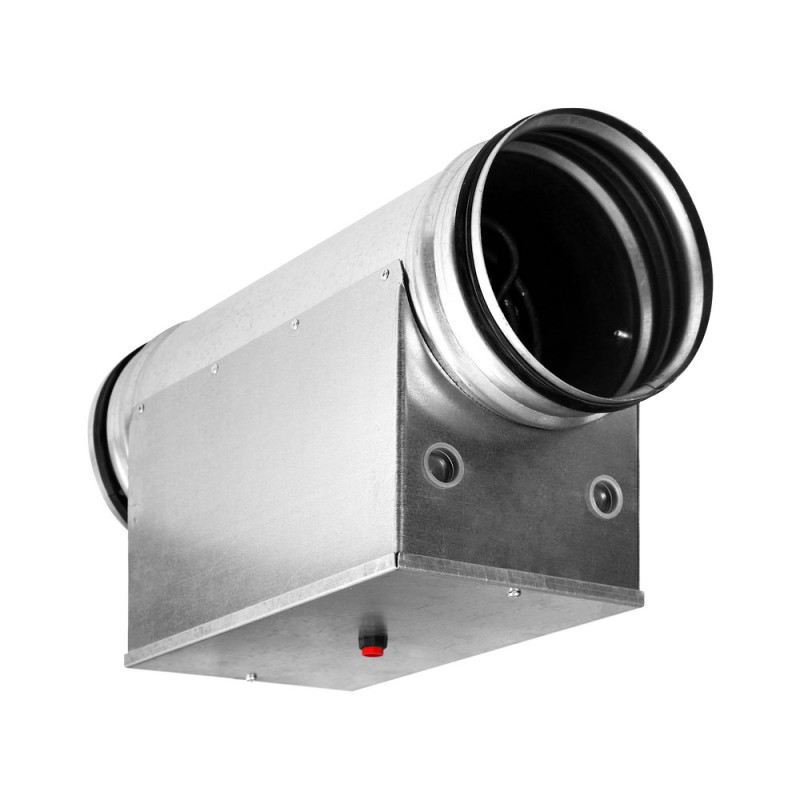

Электрический нагреватель EHC

Name: Электрический нагреватель EHC
Brand: Р-Климат

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании SHUFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Корпус воздухонагревателей выполнен из листовой стали с покрытием из цинка, а нагревательные элементы — из нержавеющей стали. Все воздухонагреватели серии ЕНС оснащены двухступенчатой защитой от перегрева. Реле первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 60 °С. Реле второй ступени (с ручным возвратом в исходное положение нажатием кнопки, расположенной на корпусе воздухонагревателя) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 90 °С. Воздухонагреватели серии EHC могут работать с внешним электронным регулятором температуры серии ТС. Минимальный расход воздуха соответствует минимальной скорости потока 1,5 м/с.

Файлы для скачивания


rfa	bimlib_elektricheskiynagrevatel_ehc_shuft.rfa	620 KB	Revit 2017
rvt	bimlib_injenernoeoborudovanie_ventilyatoryshumoglushiteliklapanyreshetki_shuft.rvt	129.8 MB	Revit 2017
txt	bimlib_elektricheskiynagrevatel_ehc_shuft.txt	89 KB	—

Типоразмеры (33)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность
EHC 100-0.3/1	EHC 100-0.3/1	2	Электрический нагреватель EHC 100-0.3/1	230 В	1 А	EHC 100-0.3/1	1	0 кВт	0 кВт
EHC 100-1.8/1	EHC 100-1.8/1	2.4	Электрический нагреватель EHC 100-1.8/1	230 В	8 А	EHC 100-1.8/1	1	2 кВт	2 кВт
EHC 100-2.4/1	EHC 100-2.4/1	2.6	Электрический нагреватель EHC 100-2.4/1	230 В	11 А	EHC 100-2.4/1	1	2 кВт	2 кВт
EHC 125-1.2/1	EHC 125-1.2/1	2.7	Электрический нагреватель EHC 125-1.2/1	230 В	6 А	EHC 125-1.2/1	1	1 кВт	1 кВт
EHC 125-1.8/1	EHC 125-1.8/1	2.7	Электрический нагреватель EHC 125-1.8/1	230 В	8 А	EHC 125-1.8/1	1	2 кВт	2 кВт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь
Общие характеристики
Материал ADSK Материал	BIMLIB_Сталь_SHUFT
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Завод ВКО» марка SHUFT
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Коэффициент мощности ADSK_Коэффициент мощности	1
