Канальный вентилятор TUBE
Обновлено в 2021 годуОписание

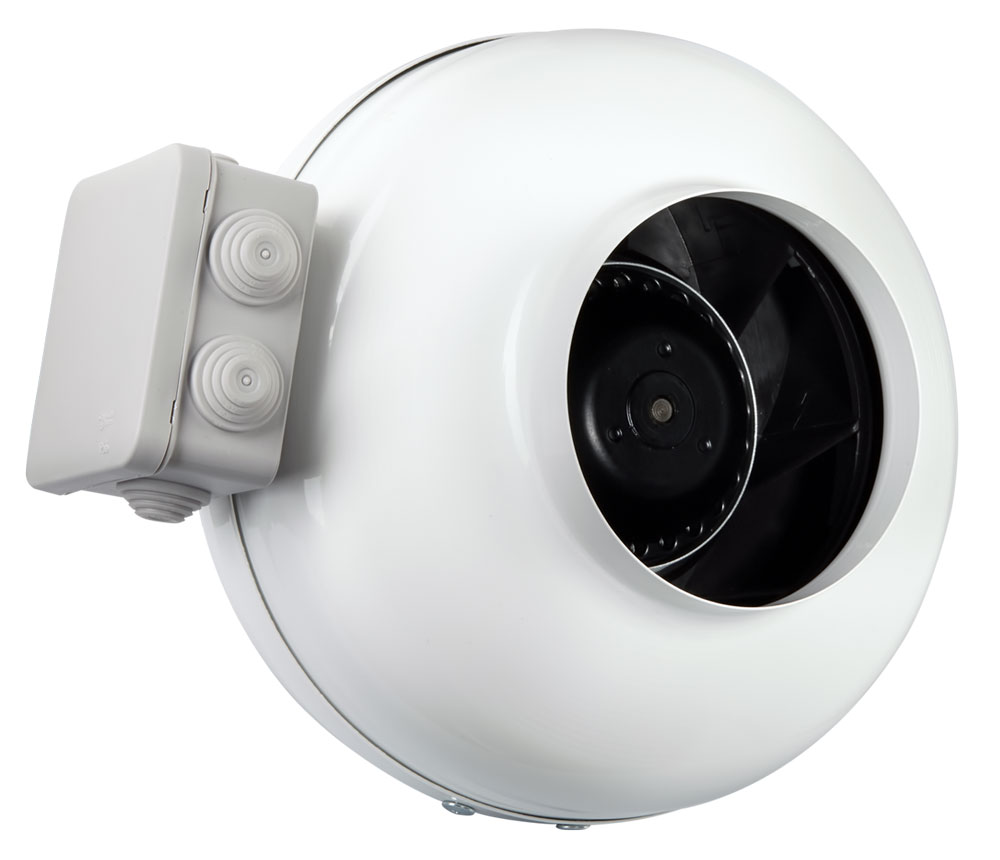

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании SHUFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Стойкий к коррозии стальной корпус вентиляторов серии TUBE изготовлен по технологии ротационной вытяжки. Вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором IP44, клеммная коробка IP44. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания. Двигатели имеют встроенное термореле с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных палвных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
Файлы для скачивания

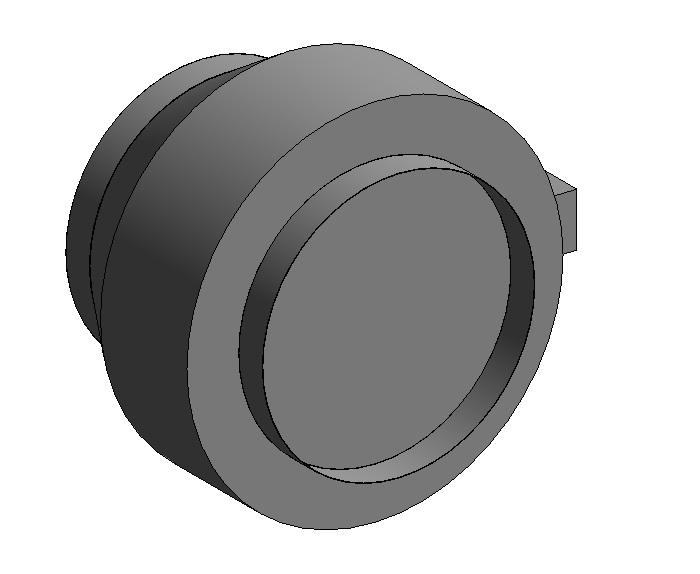

| rfa | bimlib_kanalnyyventilyator_cfk-mxa_cfz-max_tube_cfs_shuft.rfa | 632 KB | Revit 2017 | |

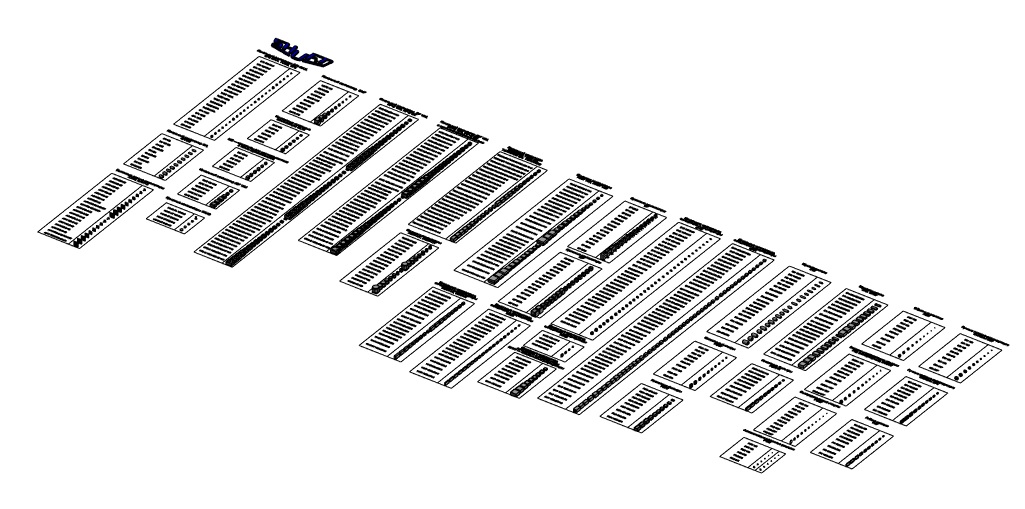

| rvt | bimlib_injenernoeoborudovanie_ventilyatoryshumoglushiteliklapanyreshetki_shuft.rvt | 129.8 MB | Revit 2017 | |
| txt | bimlib_kanalnyyventilyator_cfk-mxa_cfz-max_tube_cfs_shuft.txt | 74 KB | — |
Типоразмеры (23)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Ток ADSK Ток | Код изделия ADSK_Код изделия | Частота вращения вентилятора ADSK_Частота вращения вентилятора | IP Двигателя | Описание |
|---|---|---|---|---|---|---|---|---|
| CFk 100 MAX | CFk 100 MAX | 2.5 | Канальный вентилятор CFk 100 MAX | 0 А | CFk 100 MAX | 2345 | IP44 | Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. |
| CFk 125 MAX | CFk 125 MAX | 2.5 | Канальный вентилятор CFk 125 MAX | 0 А | CFk 125 MAX | 2887 | IP44 | Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. |
| CFk 160 MAX | CFk 160 MAX | 4.4 | Канальный вентилятор CFk 160 MAX | 0 А | CFk 160 MAX | 2533 | IP44 | Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. |
| CFk 200 MAX | CFk 200 MAX | 4.5 | Канальный вентилятор CFk 200 MAX | 1 А | CFk 200 MAX | 2642 | IP44 | Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. |
| CFk 250 MAX | CFk 250 MAX | 5.3 | Канальный вентилятор CFk 250 MAX | 1 А | CFk 250 MAX | 2580 | IP44 | Разъемный корпус вентиляторов серии CFk MAX изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском. Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Вентиляторы |
| Материалы | Сталь |
| Общие характеристики | |
| Материал ADSK Материал | BIMLIB_Сталь_SHUFT |
| Напряжение ADSK Напряжение | 230 В |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «Завод ВКО» марка SHUFT |
| Классификация нагрузок ADSK_Классификация нагрузок | Прочее |
