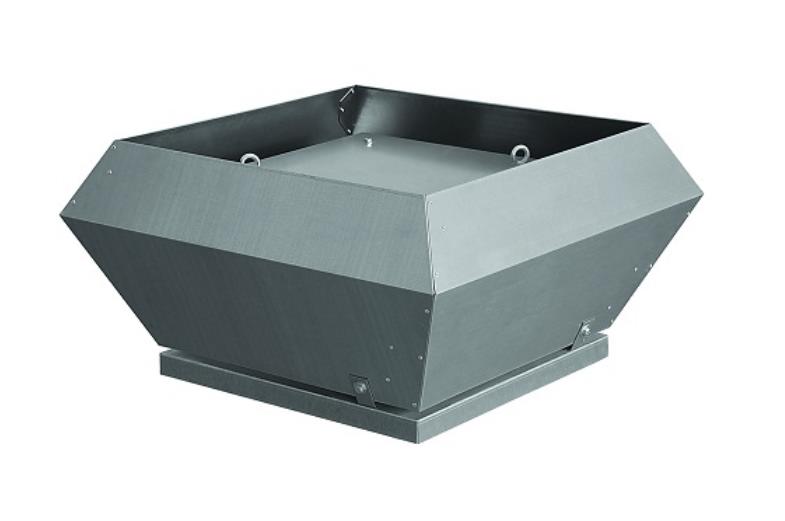

Вентилятор вытяжной крышный KW со стаканом GTK и обратным клапаном HAF

Name: Вентилятор вытяжной крышный KW со стаканом GTK и обратным клапаном HAF
Brand: KORF

Обновлено 19 часов назад

Описание

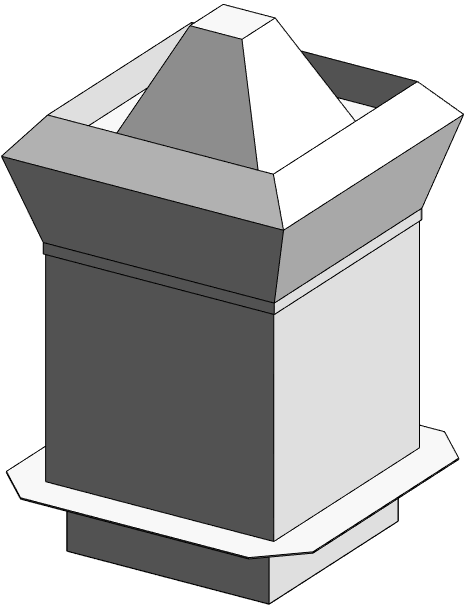

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализаци. Модель вентилятора содержит вложенные модели монтажного стакана и клапана (выводятся в спецификацию отдельной строкой, их можно включить или отключить). Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания


rfa	KORF_Вентилятор_Вытяжной_Крышный_KW.rfa	1.4 MB	Revit 2018
pdf	KORF_Инструкция_Канальное оборудование_V3.pdf	2.1 MB	—

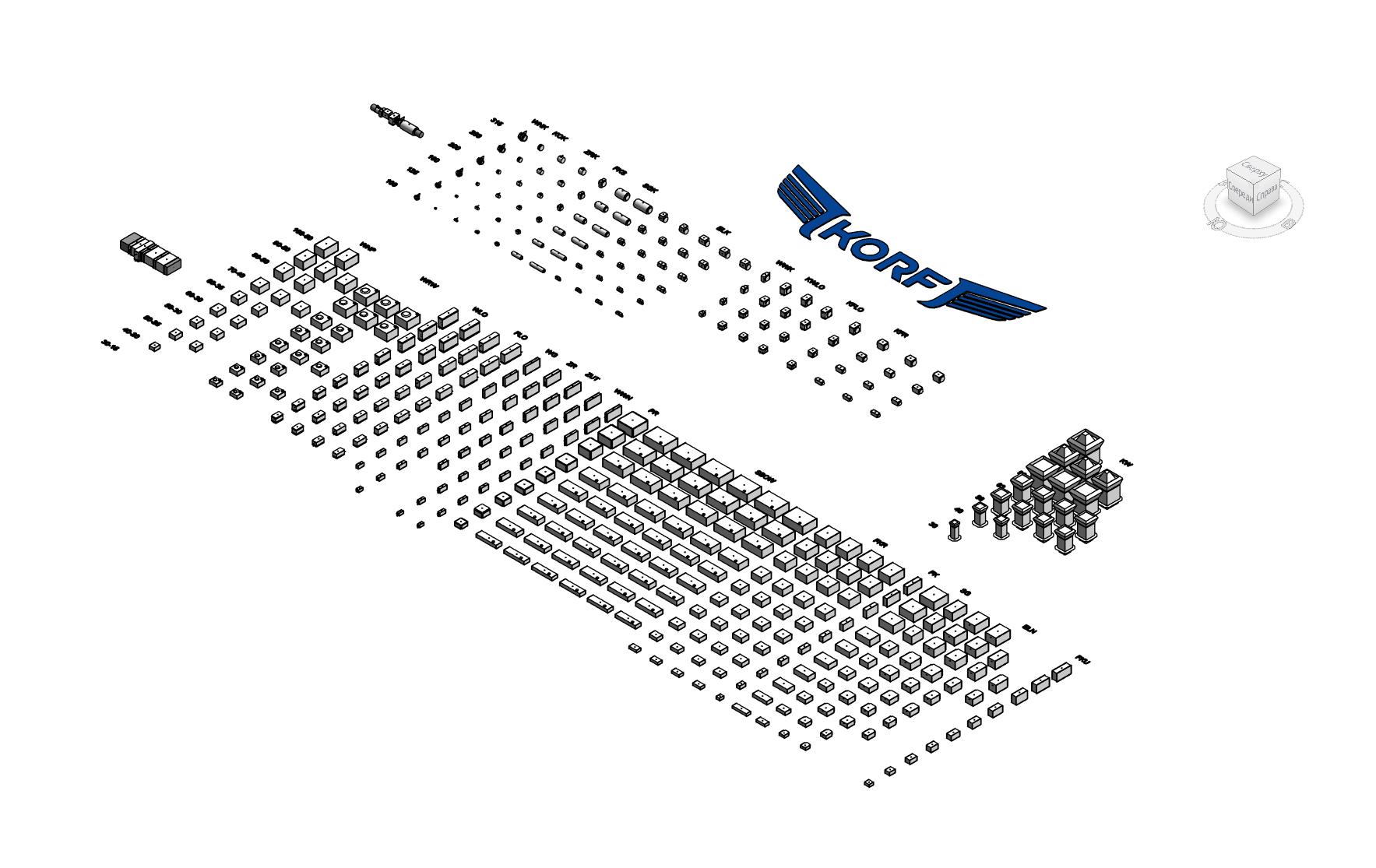

rvt	KORF_Каталог_Канальное оборудование_V4.rvt	45.9 MB	—
txt	KORF_Вентилятор_Вытяжной_Крышный_KW.txt	11 KB	—

Типоразмеры (18)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Напряжение ADSK Напряжение	Ток ADSK Ток	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Видимость короба	Расход масимальный
KW 30/25-2Е.А	KW 30/25-2Е.А	6.4	6.4	230 В	1 А	1	1	0.17 кВт	0.17 кВ·А	2770	False	1050.00 м³/ч
KW 40/31-4D	KW 40/31-4D	15	15	400 В	0 А	3	3	0.18 кВт	0.18 кВ·А	1360	False	1561.00 м³/ч
KW 40/32-4D	KW 40/32-4D	17.4	17.4	400 В	0 А	3	3	0.14 кВт	0.14 кВ·А	1390	False	1561.00 м³/ч
KW 56/35-4Е	KW 56/35-4Е	29.6	29.6	400 В	1 А	3	3	0.27 кВт	0.27 кВ·А	1330	False	2950.00 м³/ч
KW 56/35-4D	KW 56/35-4D	30.4	30.4	230 В	1 А	1	1	0.31 кВт	0.31 кВ·А	1360	False	2900.00 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ADSK_Сталь оцинкованная
Наименование ADSK Наименование	Вентилятор вытяжной крышный
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	KORF
