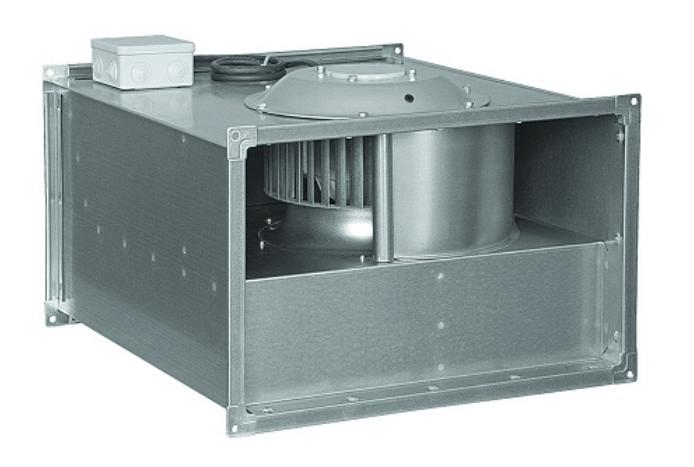

Вентилятор прямоугольный WRW

Name: Вентилятор прямоугольный WRW
Brand: KORF

Обновлено 19 часов назад

Описание

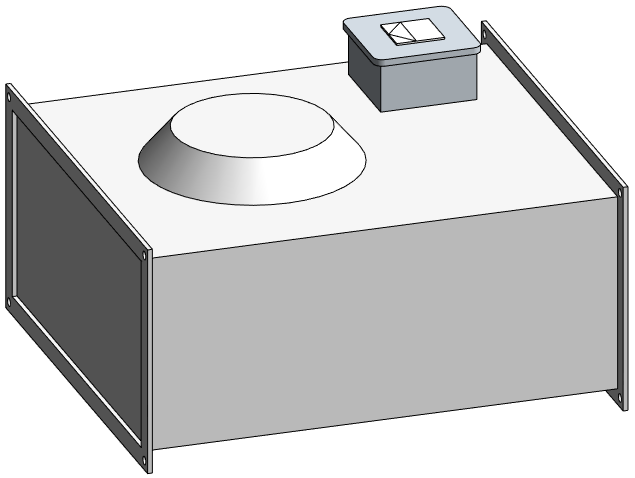

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания


rfa	KORF_Вентилятор_WRW.rfa	748 KB	Revit 2018

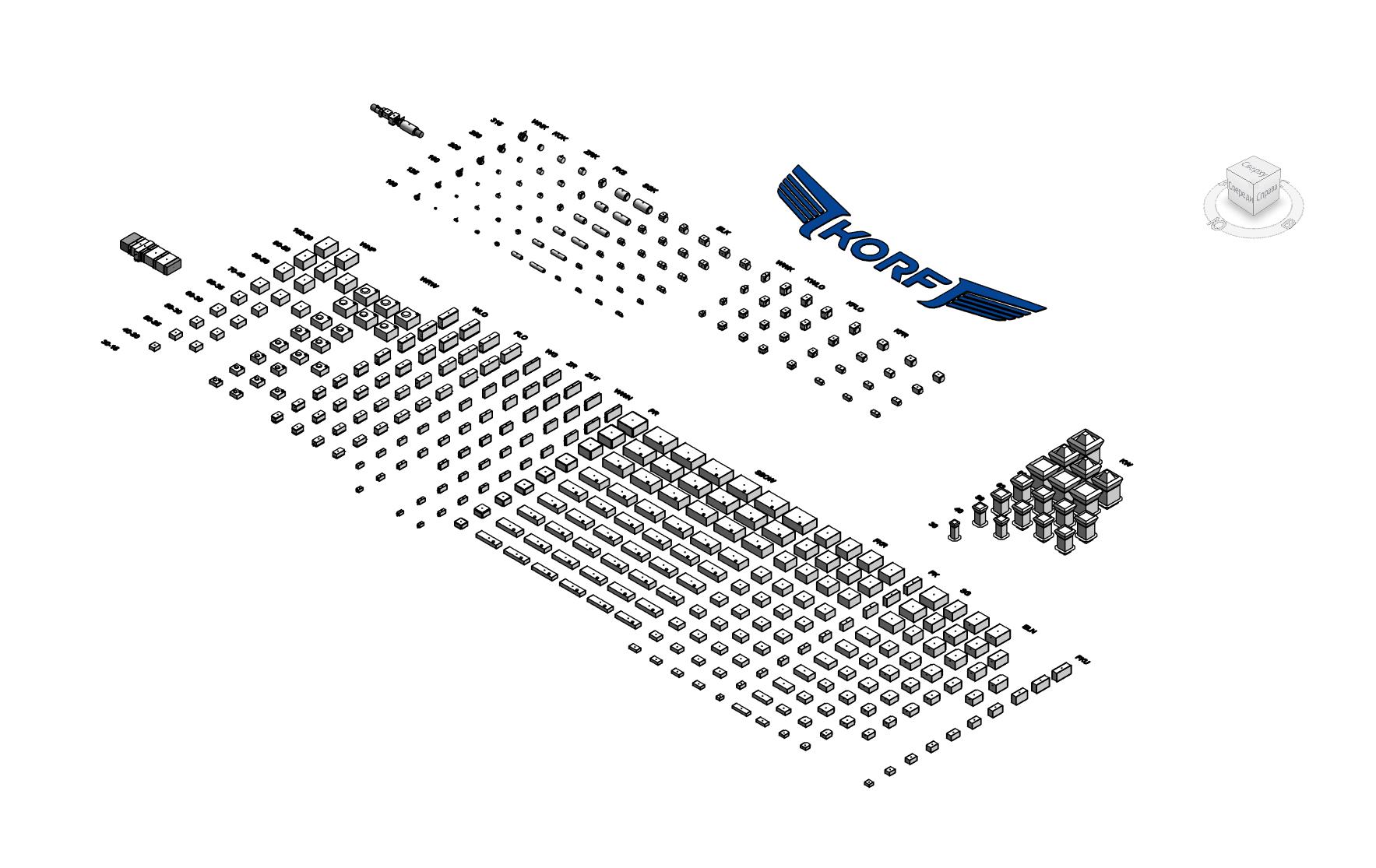

rvt	KORF_Каталог_Канальное оборудование_V4.rvt	45.9 MB	—
pdf	KORF_Инструкция_Канальное оборудование_V3.pdf	2.1 MB	—
txt	KORF_Вентилятор_WRW.txt	19 KB	—

Типоразмеры (21)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Расход масимальный
WRW 40-20/20.4D	WRW 40-20/20.4D	14	14	Вентилятор прямоугольный, 40х20	400 В	1 А	3	3	0.33 кВт	0.33 кВ·А	1390	1180.00 м³/ч
WRW 40-20/20.4Е	WRW 40-20/20.4Е	14.8	14.8	Вентилятор прямоугольный, 40х20	230 В	2 А	1	1	0.33 кВт	0.33 кВ·А	1410	1172.00 м³/ч
WRW 50-25/22.4Е	WRW 50-25/22.4Е	19.8	19.8	Вентилятор прямоугольный, 50х25	230 В	2 А	1	1	0.51 кВт	0.51 кВ·А	1418	1596.00 м³/ч
WRW 50-25/22.4D	WRW 50-25/22.4D	19.4	19.4	Вентилятор прямоугольный, 50х25	400 В	1 А	3	3	0.51 кВт	0.51 кВ·А	1428	1781.00 м³/ч
WRW 50-25/22.6D	WRW 50-25/22.6D	18.4	18.4	Вентилятор прямоугольный, 50х25	400 В	1 А	3	3	0.30 кВт	0.30 кВ·А	952	1331.00 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ADSK_Сталь оцинкованная
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	KORF
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
