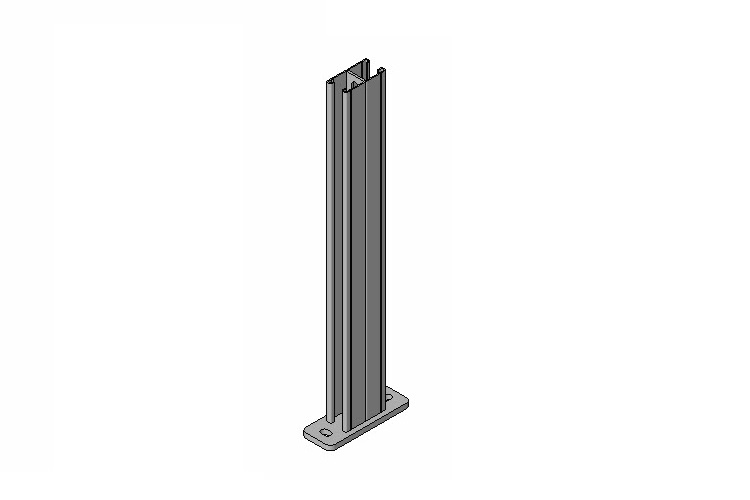

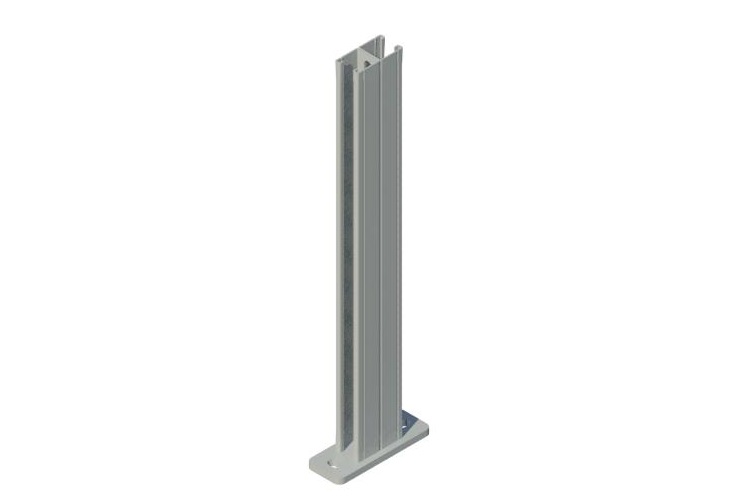

Консоль ТСА 41x82Dx2,0

Name: Консоль ТСА 41x82Dx2,0
Brand: TERMOCLIP

Обновлено в 2023 году

Описание

Предназначены для монтажа тяжелых инженерных систем на относе от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные пространственные конструкции. Могут использоваться в виде опор. Идеально подходят в качестве выступающей несущей конструкции трассы трубопровода. Возможно использовать в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль используется в качестве траверсы для крепления труб в шахтах и каналах. Позиционирование прикрепляемых элементов в двух плоскостях. Рекомендуется для применения в сухих, влажных помещениях.

Файлы для скачивания


rfa	Консоль ТСА 41x82Dx2,0.rfa	828 KB	Revit 2021
pdf	termoclip_instruktsiya_po_rabote_s_modelyami.pdf	1.8 MB	—

Типоразмеры (8)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Код изделия ADSK_Код изделия	Наименование
Консоль ТСА 41x82Dx2,0-1000 Hdg	5.265	Сталь, горячее цинкование	09372302	Консоль ТСА 41x82Dx2,0-1000 Hdg
Консоль ТСА 41x82Dx2,0-600	3.243	Сталь, гальваническое покрытие цинком	09372201	Консоль ТСА 41x82Dx2,0-600
Консоль ТСА 41x82Dx2,0-400	2.4	Сталь, гальваническое покрытие цинком	09372203	Консоль ТСА 41x82Dx2,0-400
Консоль ТСА 41x82Dx2,0-600 Hdg	3.438	Сталь, горячее цинкование	09372301	Консоль ТСА 41x82Dx2,0-600 Hdg
Консоль ТСА 41x82Dx2,0-800	4.077	Сталь, гальваническое покрытие цинком	09372204	Консоль ТСА 41x82Dx2,0-800

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь, гальваническое покрытие цинком
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Размер Высота ADSK Размер Высота	82
Размер Толщина ADSK Размер Толщина	3
Размер Ширина ADSK Размер Ширина	41
Единица измерения ADSK_Единица измерения	шт
