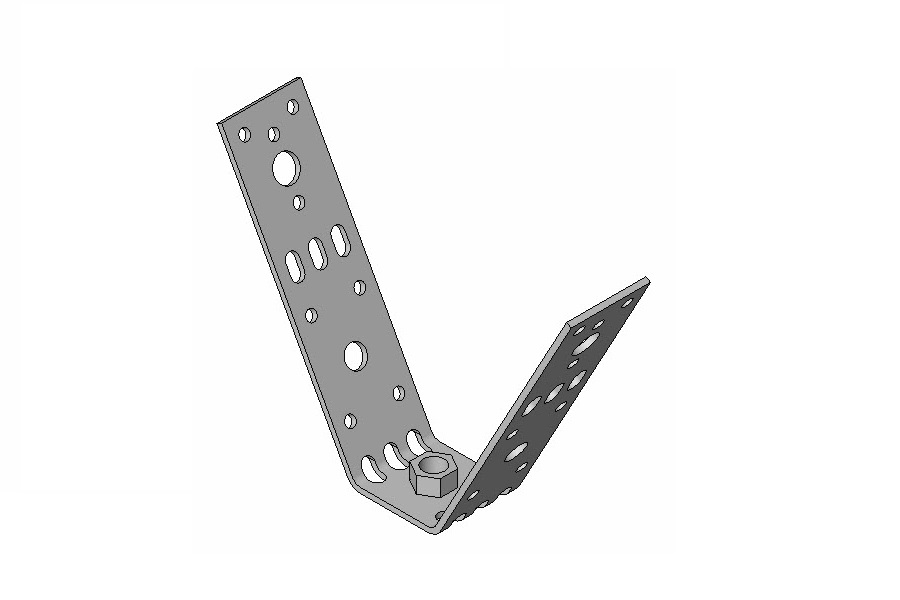

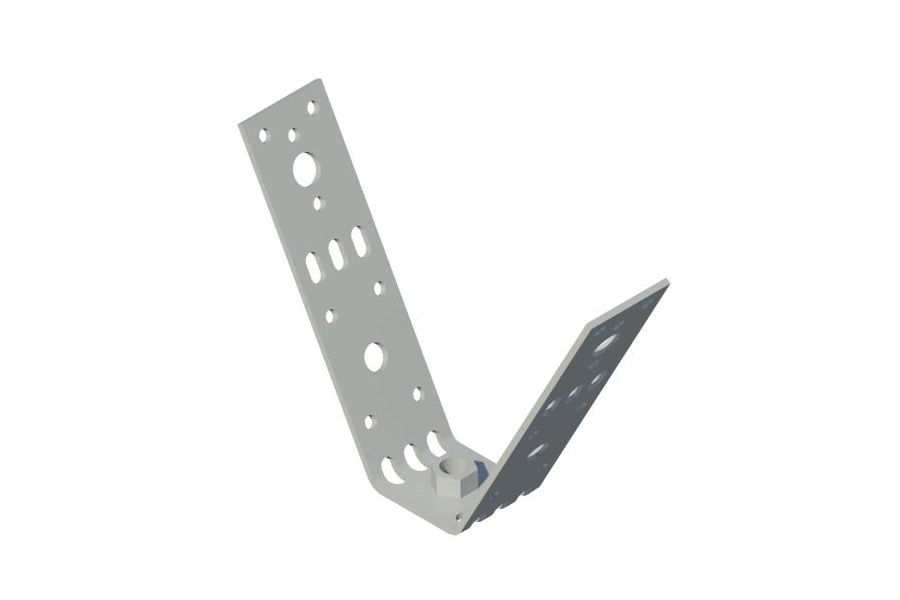

Кронштейн V-образный 2F М8

Name: Кронштейн V-образный 2F М8
Brand: TERMOCLIP

Обновлено в 2019 году

Описание

Для непосредственного подвешивания вентиляционных каналов с круглым и прямоугольным сечением и монтажных профилей. Разнообразные варианты применения, например, для крепления к профнастилу, для подвешивания легких и средних профилей монтажных систем и др.

Файлы для скачивания


rfa	bimlib_termoclip_kronshteynv-obraznyy2f.rfa	1.1 MB	Revit 2016
rvt	bimlib_shablonspecifikaciimodeley_termoclip.rvt	39.9 MB	Revit 2016
ifc	bimlib_termoclip_kronshteynv-obraznyy2f_m8.ifc	207 KB	IFC2X3
pdf	termoclip_instruktsiya_po_rabote_s_modelyami.pdf	1.8 MB	—

Типоразмеры (2)

Наименование	Масса ADSK Масса	Код изделия ADSK_Код изделия	М10	М8	Наименование
М8	0.1046	09131001	No	Yes	Кронштейн V-образный 2F М8
М10	0.107	09131002	Yes	No	Кронштейн V-образный 2F М10

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь, гальваническое покрытие цинком
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	95 mm
Ширина	30 mm
Длина	134 mm
Вес	105 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь, гальваническое покрытие цинком
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	TERMOCLIP
Description	для легких инженерных систем и систем воздуховодов и кондиционирования.
