Муфты болтовые резьбовые для стыковки арматуры RECO тип CB

Name: Муфты болтовые резьбовые для стыковки арматуры RECO тип CB
Brand: Reco

Обновлено в 2023 году

Описание

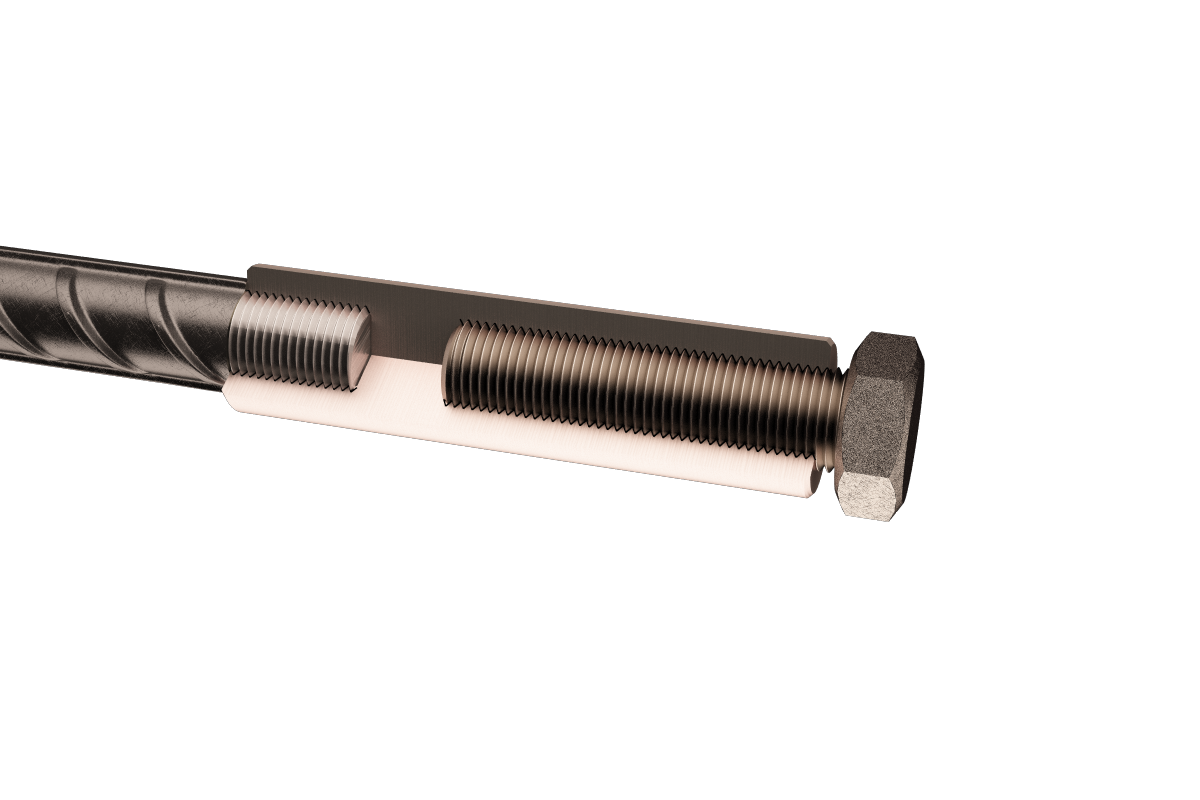

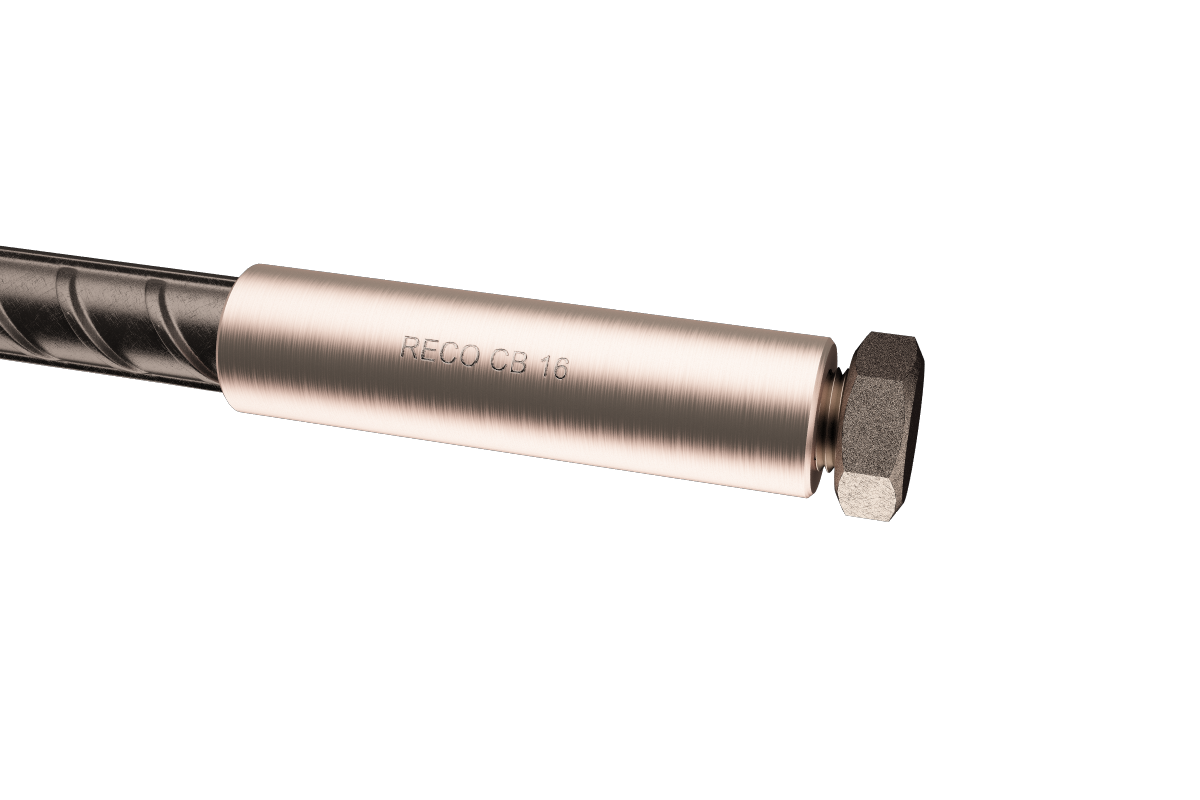

RECO CB болтовые механические соединения применяются для соединения арматурного стержня с металлическими конструкциями при помощи болта.

Файлы для скачивания


rfa	Муфта арматурная_Тип СB_RECO.rfa	868 KB	Revit 2020
pdf	Каталог механических соединений RECO_rus_eng.pdf	1.7 MB	—
pdf	ТУ 28.99.39.190-001-35480137-2017- НОВЫЕ-объединены.pdf	18.6 MB	—
pdf	Сертификат ГОСТ Р РОСС RU.AM03.H00516.pdf	498 KB	—

Типоразмеры (9)

Наименование	Масса	Номер детали	Описание	Размер стержня 1
RECO CB 25	1.54 кг kg	RECO CB 25	Резьба M26x3.0, Усилие затяжки 260 Нм Наименование- Муфта болтовая резьбовая цилиндрическая RECO CB 25 Марка - RECO Код изделия- 82500 Завод – изготовитель- RECO (ООО РЕКО ИНН 6321455410) Единица измерения - шт Обозначение ГОСТ 34278-2017, ГОСТ 34277-2017 Наименование краткое - Муфта CB 25	25 A500
RECO CB 16	0.47 кг kg	RECO CB 16	Резьба M16x2.5, Усилие затяжки 140 Нм Наименование- Муфта болтовая резьбовая цилиндрическая RECO CB 16 Марка - RECO Код изделия- 82100 Завод – изготовитель- RECO (ООО РЕКО ИНН 6321455410) Единица измерения - шт Обозначение ГОСТ 34278-2017, ГОСТ 34277-2017 Наименование краткое - Муфта CB 16	16 A500
RECO CB 18	0.64 кг kg	RECO CB 18	Резьба M18x2.5, Усилие затяжки 150 Нм Наименование- Муфта болтовая резьбовая цилиндрическая RECO CB 18 Марка - RECO Код изделия- 82200 Завод – изготовитель- RECO (ООО РЕКО ИНН 6321455410) Единица измерения - шт Обозначение ГОСТ 34278-2017, ГОСТ 34277-2017 Наименование краткое - Муфта CB 18	18 A500
RECO CB 20	0.95 кг kg	RECO CB 20	Резьба M21x2.5, Усилие затяжки 160 Нм Наименование- Муфта болтовая резьбовая цилиндрическая RECO CB 20 Марка - RECO Код изделия- 82300 Завод – изготовитель- RECO (ООО РЕКО ИНН 6321455410) Единица измерения - шт Обозначение ГОСТ 34278-2017, ГОСТ 34277-2017 Наименование краткое - Муфта CB 20	20 A500
RECO CB 22	1.21 кг kg	RECO CB 22	Резьба M23x2.5, Усилие затяжки 220 Нм Наименование- Муфта болтовая резьбовая цилиндрическая RECO CB 22 Марка - RECO Код изделия- 82400 Завод – изготовитель- RECO (ООО РЕКО ИНН 6321455410) Единица измерения - шт Обозначение ГОСТ 34278-2017, ГОСТ 34277-2017 Наименование краткое - Муфта CB 22	22 A500

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Металл
Сайт производителя	Перейти
Общие характеристики
Изготовитель	RECO
Комментарии к типоразмеру	Сварные маханические соединения типа CB
Материал	Сталь, нержавеющая, шлифованная
Размер стержня 2	Нет
Форма конца 1	Резьбовое
