Накладная конструкция для деформационного шва 30-150 мм в полу MANGRA 5650

Name: Накладная конструкция для деформационного шва 30-150 мм в полу MANGRA 5650
Brand: Mangra

Обновлено в 2024 году

Описание

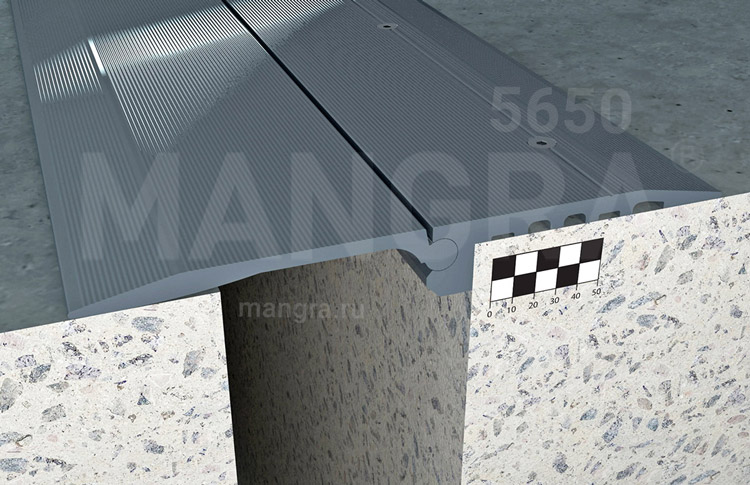

накладная конструкция для оформления и защиты деформационных швов как снаружи, так и внутри помещений (например, парковки, подземные гаражи, пешеходные мосты, пандусы);

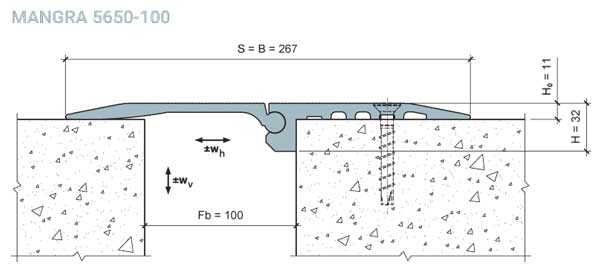

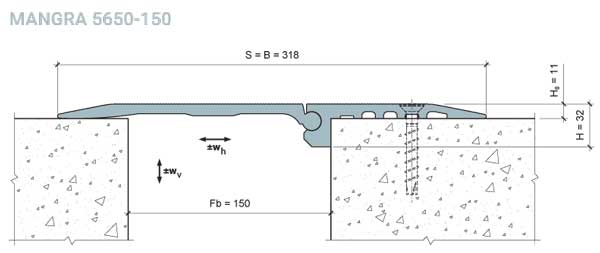

для швов шириной от 30 до 150 мм;
Категория помещений / Интенсивность нагрузок: (A, B, C, D, E)/a, F/a, G/d (расшифровка на https://mangra.ru/mangra_allowed_loads_1);
большие допустимые нагрузки;
большие компенсации сдвига;
усиленный шарнир;
усиленная накладная часть;
подходит для узла стыковки полов в разных уровнях;
не требовательна к точным размерам шва, например, к изменению ширины шва, отклонению оси шва, сколам на кромке шва;
возможность замены или ремонта без демонтажа прилегающего покрытия;

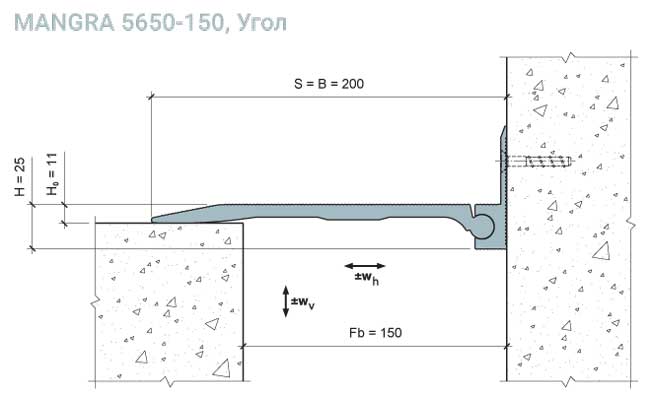

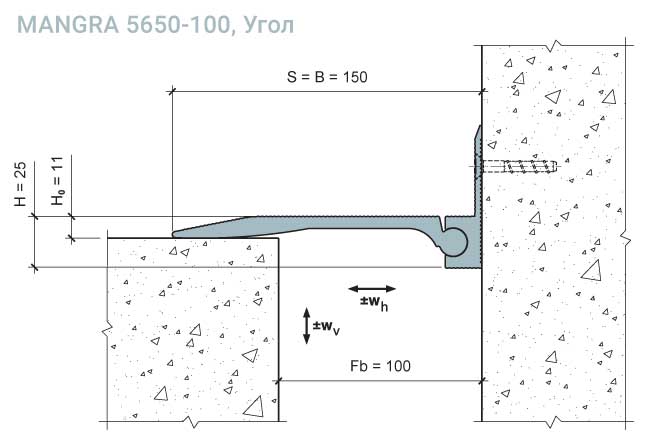

прямой и угловой варианты конструкции.

Файлы для скачивания


rvt	MANGRA_5650.rvt	6.2 MB	Revit 2022
dwg	mangra-5650-150.dwg	159 KB	AutoCAD 2013
dwg	mangra-5650-100.dwg	158 KB	AutoCAD 2013
pdf	mangra-5650-150-opisanie.pdf	611 KB	—
pdf	mangra-5650-100-opisanie.pdf	1.4 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Металл, Алюминий
Сайт производителя	Перейти
Размеры
Высота	32 mm
Ширина	268 mm
Длина	3000 mm
Вес	19260 g
