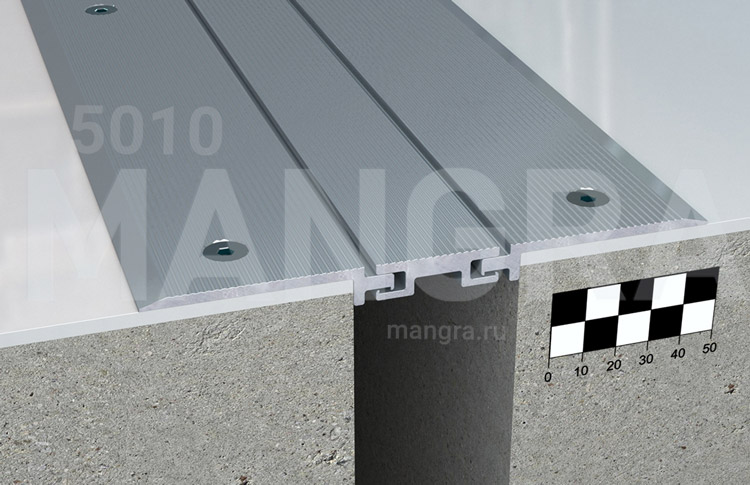

Накладная конструкция для деформационного шва 35-65 мм в полу MANGRA 5010

Name: Накладная конструкция для деформационного шва 35-65 мм в полу MANGRA 5010
Brand: Mangra

Обновлено в 2024 году

Описание

накладная конструкция для оформления деформационных швов под все типы покрытия пола;
для швов шириной от 35 до 65 мм;
Категория помещений / Интенсивность нагрузок: (A, B, C, D)/a, E/b, F/d (расшифровка на https://mangra.ru/mangra_allowed_loads_1);
легко устанавливать;
возможность замены без демонтажа прилегающего покрытия;
привлекательный внешний вид в течение долгого времени;
очень прост в уходе;
прямой и угловой варианты конструкции.

Файлы для скачивания


rvt	MANGRA_5010.rvt	6.8 MB	Revit 2022
dwg	mangra-5010-050.dwg	127 KB	AutoCAD 2013
dwg	mangra-5010-035.dwg	131 KB	AutoCAD 2013
dwg	mangra-5010-065.dwg	130 KB	AutoCAD 2013
pdf	mangra-5010-035-opisanie.pdf	509 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Металл, Анодированный алюминий, Алюминий
Сайт производителя	Перейти
Размеры
Высота	13 mm
Ширина	145 mm
Длина	3000 mm
Вес	5166 g
Параметры в файлах моделей
Ширина	≈ 145
Цвет	натуральный алюминий
Ширина шва	35 (30 - 42)
Толщина	12 (+7/-5)
Компенсация горизонтальных сдвигов	до 12
