Накладная конструкция для деформационного шва 50-120 мм в полу MANGRA 5310

Name: Накладная конструкция для деформационного шва 50-120 мм в полу MANGRA 5310
Brand: Mangra

Обновлено в 2024 году

Описание

накладная конструкция для оформления деформационных швов под все типы покрытия пола;
подходит для оформления деформационных швов в фальшполах;
для швов шириной от 50 до 120 мм;
Категория помещений / Интенсивность нагрузок: (A, B, C, D)/a, (E, F)/b, G/c (расшифровка на https://mangra.ru/mangra_allowed_loads_1);
усиленная накладная часть, увеличенная толщина (4 мм) позволяют применять надёжный крепёж, уменьшается вероятность брака при зенковании;
легко устанавливать;
привлекательный внешний вид в течение долгого времени (специально разработанный рельеф лицевой поверхности не задерживает грязь, очень прост в уходе);
прямой и угловой варианты конструкции.

Файлы для скачивания


rvt	MANGRA_5310.rvt	7.5 MB	Revit 2022

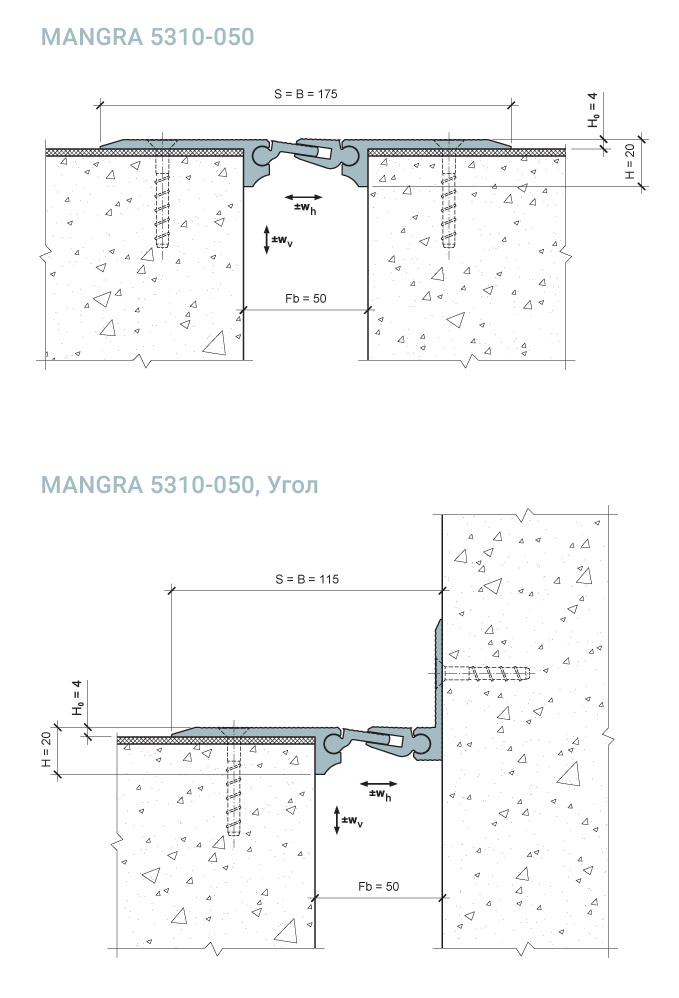

dwg	mangra-5310-050.dwg	117 KB	AutoCAD 2013

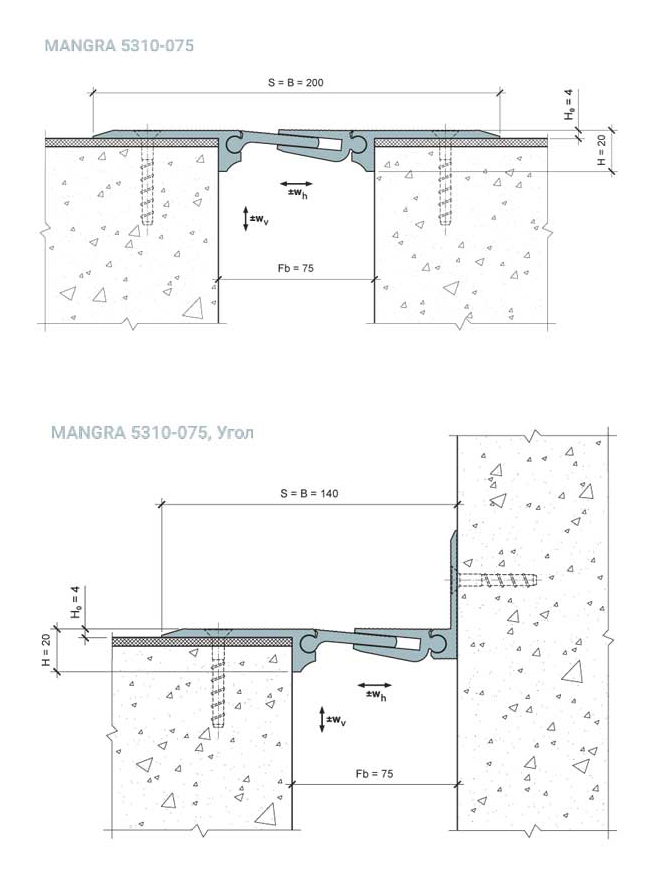

dwg	mangra-5310-075.dwg	118 KB	AutoCAD 2013

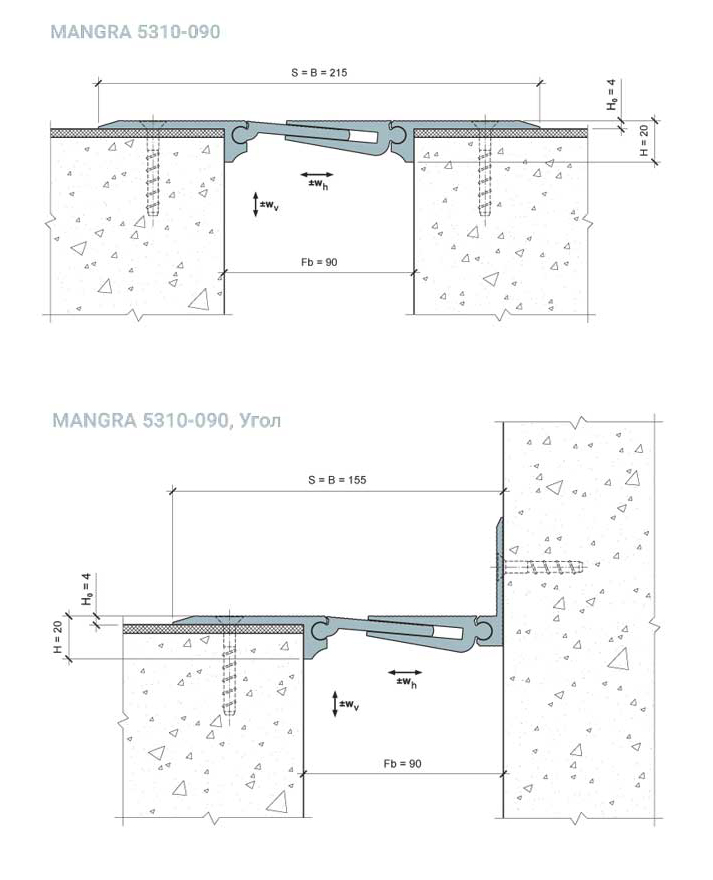

dwg	mangra-5310-090.dwg	121 KB	AutoCAD 2013

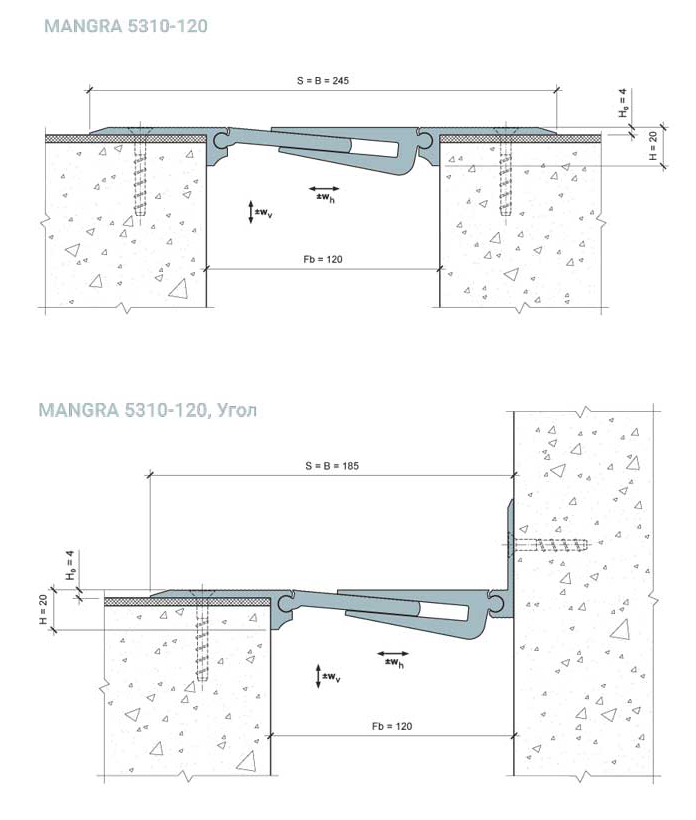

dwg	mangra-5310-120.dwg	120 KB	AutoCAD 2013

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Металл, Алюминий
Сайт производителя	Перейти
Размеры
Высота	20 mm
Ширина	175 mm
Длина	3000 mm
Вес	8586 g
Параметры в файлах моделей
Общая компенсация горизонтальных сдвигов	22 (±11)
Материал	алюминий прессованный, термически упрочнённый
Общая компенсация вертикальных сдвигов	18 (±9)
