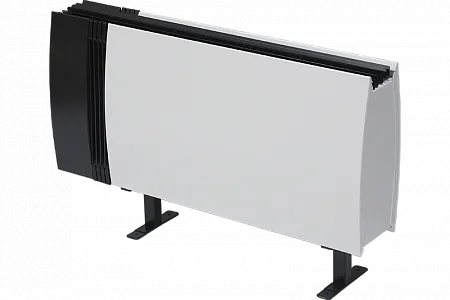

Isoterm напольные конвекторы отопления Атолл Про ПКО, ПКД L, ПКД R, ПКОН, ПКДН L, ПКДН R

Name: Isoterm напольные конвекторы отопления Атолл Про ПКО, ПКД L, ПКД R, ПКОН, ПКДН L, ПКДН R
Brand: Isoterm

Обновлено в 2024 году

Описание

Версия Autodesk Revit 2017. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.205-2016.

Файлы для скачивания


rfa	atollpro_napolnyy_pkonpkdn_r.rfa	4.5 MB	Revit 2017
rfa	atollpro_napolnyy_pkonpkdn_l.rfa	4.5 MB	Revit 2017
rfa	atollpro_napolnyy_pkopkd_r.rfa	3.9 MB	Revit 2017
rfa	atollpro_napolnyy_pkopkd_l.rfa	3.8 MB	Revit 2017
txt	atollpro_napolnyy_pkonpkdn_r.txt	128 KB	—

Типоразмеры (352)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Qну dT50	Qну dT60	Qну dT70	n
Атолл Про, ПКОН 104P	4.1	Медно-алюминиевый конвектор Атолл Про. Настенный. Подключение донное. Правое. Высота=250 мм, длина=450 мм, глубина=135 мм.	ПКОН 104P	ПКОН 104P, П	154 Вт	196 Вт	240 Вт	2
Атолл Про, ПКОН 105P	4.8	Медно-алюминиевый конвектор Атолл Про. Настенный. Подключение донное. Правое. Высота=250 мм, длина=550 мм, глубина=135 мм.	ПКОН 105P	ПКОН 105P, П	235 Вт	299 Вт	367 Вт	2
Атолл Про, ПКОН 106P	5.4	Медно-алюминиевый конвектор Атолл Про. Настенный. Подключение донное. Правое. Высота=250 мм, длина=650 мм, глубина=135 мм.	ПКОН 106P	ПКОН 106P, П	316 Вт	402 Вт	493 Вт	2
Атолл Про, ПКОН 107P	6.1	Медно-алюминиевый конвектор Атолл Про. Настенный. Подключение донное. Правое. Высота=250 мм, длина=750 мм, глубина=135 мм.	ПКОН 107P	ПКОН 107P, П	397 Вт	506 Вт	620 Вт	2
Атолл Про, ПКОН 108P	6.7	Медно-алюминиевый конвектор Атолл Про. Настенный. Подключение донное. Правое. Высота=250 мм, длина=850 мм, глубина=135 мм.	ПКОН 108P	ПКОН 108P, П	479 Вт	609 Вт	746 Вт	2

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл, Медь, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	150 mm
Ширина	135 mm
Длина	450 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ОАО «ФИРМА ИЗОТЕРМ» тел.+7(812)322-88-82
Закругленная панель	True
Материал боковой панели	Окраска - RAL 9016, белый дорожный
Материал большой панели	Окраска - RAL 9016, белый дорожный
