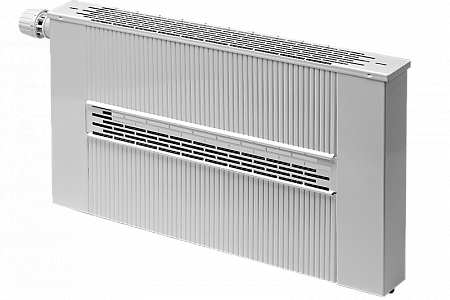

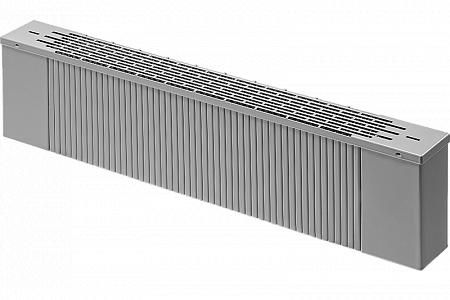

Isoterm настенный конвектор отопления Новотерм СКД, СКДН, СКО, СКОН

Name: Isoterm настенный конвектор отопления Новотерм СКД, СКДН, СКО, СКОН
Brand: Isoterm

Обновлено в 2024 году

Описание

Версия Autodesk Revit 2017. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.205-2016.

Файлы для скачивания


rfa	Новотерм_настенный_СКНД, СКН_L.rfa	5.0 MB	Revit 2017
rfa	Новотерм_настенный_СКНДН, СКНН_R.rfa	4.4 MB	Revit 2017
rfa	Новотерм_настенный_СКНДН, СКНН_L.rfa	4.4 MB	Revit 2017
rfa	Новотерм_настенный_СКНД, СКН_R.rfa	4.9 MB	Revit 2017
txt	Новотерм_настенный_СКНД, СКН_R.txt	58 KB	—

Типоразмеры (158)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Qну dT50	Qну dT60	Qну dT70	n	Решетка.Лицевая панель	Термостатический элемент
Новотерм, СКНН 204, Т0, 50	Стальной конвектор Новотерм. Настенный. Подключение донное. Правое. Высота=162 мм, длина=400 мм, глубина=77 мм	СКНН 204, Т0	СКНН 204, П, Т0	140 Вт	175 Вт	210 Вт	2	False	False
Новотерм, СКНН 205, Т0, 50	Стальной конвектор Новотерм. Настенный. Подключение донное. Правое. Высота=162 мм, длина=500 мм, глубина=77 мм	СКНН 205, Т0	СКНН 205, П, Т0	203 Вт	253 Вт	304 Вт	2	False	False
Новотерм, СКНН 206, Т0, 50	Стальной конвектор Новотерм. Настенный. Подключение донное. Правое. Высота=162 мм, длина=600 мм, глубина=77 мм	СКНН 206, Т0	СКНН 206, П, Т0	260 Вт	324 Вт	390 Вт	2	False	False
Новотерм, СКНН 207, Т0, 50	Стальной конвектор Новотерм. Настенный. Подключение донное. Правое. Высота=162 мм, длина=700 мм, глубина=77 мм	СКНН 207, Т0	СКНН 207, П, Т0	317 Вт	395 Вт	475 Вт	2	False	False
Новотерм, СКНН 208, Т0, 50	Стальной конвектор Новотерм. Настенный. Подключение донное. Правое. Высота=162 мм, длина=800 мм, глубина=77 мм	СКНН 208, Т0	СКНН 208, П, Т0	375 Вт	466 Вт	561 Вт	3	False	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь с порошковым покрытием, Сталь оцинкованная, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	162 mm
Ширина	77 mm
Длина	400 mm
Общие характеристики
Масса ADSK Масса	0
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ОАО «ФИРМА ИЗОТЕРМ» тел.+7(812)322-88-82
Материал кронштейна	Окраска - RAL 9016, белый дорожный
Материал прибора	Окраска - RAL 9016, белый дорожный
