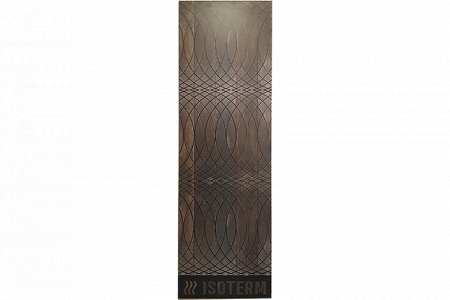

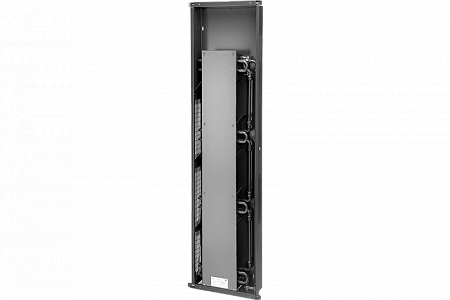

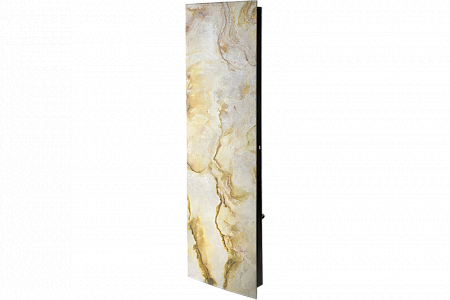

Isoterm настенный дизайн-конвектор отопления Магнус

Name: Isoterm настенный дизайн-конвектор отопления Магнус
Brand: Isoterm

Обновлено в 2024 году

Описание

Версия Autodesk Revit 2017. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.205-2016.

Файлы для скачивания


rfa	Магнус_R.rfa	988 KB	Revit 2017
rfa	Магнус_L.rfa	988 KB	Revit 2017
txt	Магнус_R.txt	3 KB	—
txt	Магнус_L.txt	3 KB	—

Типоразмеры (6)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Qну
ДМК 415, П, с естественной конвекцией	Медно-алюминиевый конвектор Магнус с естественной конвекцией. Настенный. Подключение донное. Правое. Высота=1550 мм, Длина=450 мм, Глубина=114 мм.	ДМК 415	ДМК 415, П	1208 Вт
ДМК 418, П, с естественной конвекцией	Медно-алюминиевый конвектор Магнус с естественной конвекцией. Настенный. Подключение донное. Правое. Высота=1850 мм, Длина=450 мм, Глубина=114 мм.	ДМК 418	ДМК 418, П	1380 Вт
ДМК 420, П, с естественной конвекцией	Медно-алюминиевый конвектор Магнус с естественной конвекцией. Настенный. Подключение донное. Правое. Высота=2050 мм, Длина=450 мм, Глубина=114 мм.	ДМК 420	ДМК 420, П	1618 Вт
ДМК 415, П, с принудительной конвекцией	Медно-алюминиевый конвектор Магнус с принудительной конвекцией. Настенный. Подключение донное. Правое. Высота=1550 мм, Длина=450 мм, Глубина=114 мм.	ДМК 415	ДМК 415, П	5200 Вт
ДМК 418, П, с принудительной конвекцией	Медно-алюминиевый конвектор Магнус с принудительной конвекцией. Настенный. Подключение донное. Правое. Высота=1850 мм, Длина=450 мм, Глубина=114 мм.	ДМК 418	ДМК 418, П	5200 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	1550 mm
Ширина	114 mm
Длина	450 mm
Общие характеристики
Масса ADSK Масса	0
Материал ADSK Материал	Окраска - RAL 9016, белый дорожный
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ОАО «ФИРМА ИЗОТЕРМ» тел.+7(812)322-88-82
Qну dT50	0 Вт
