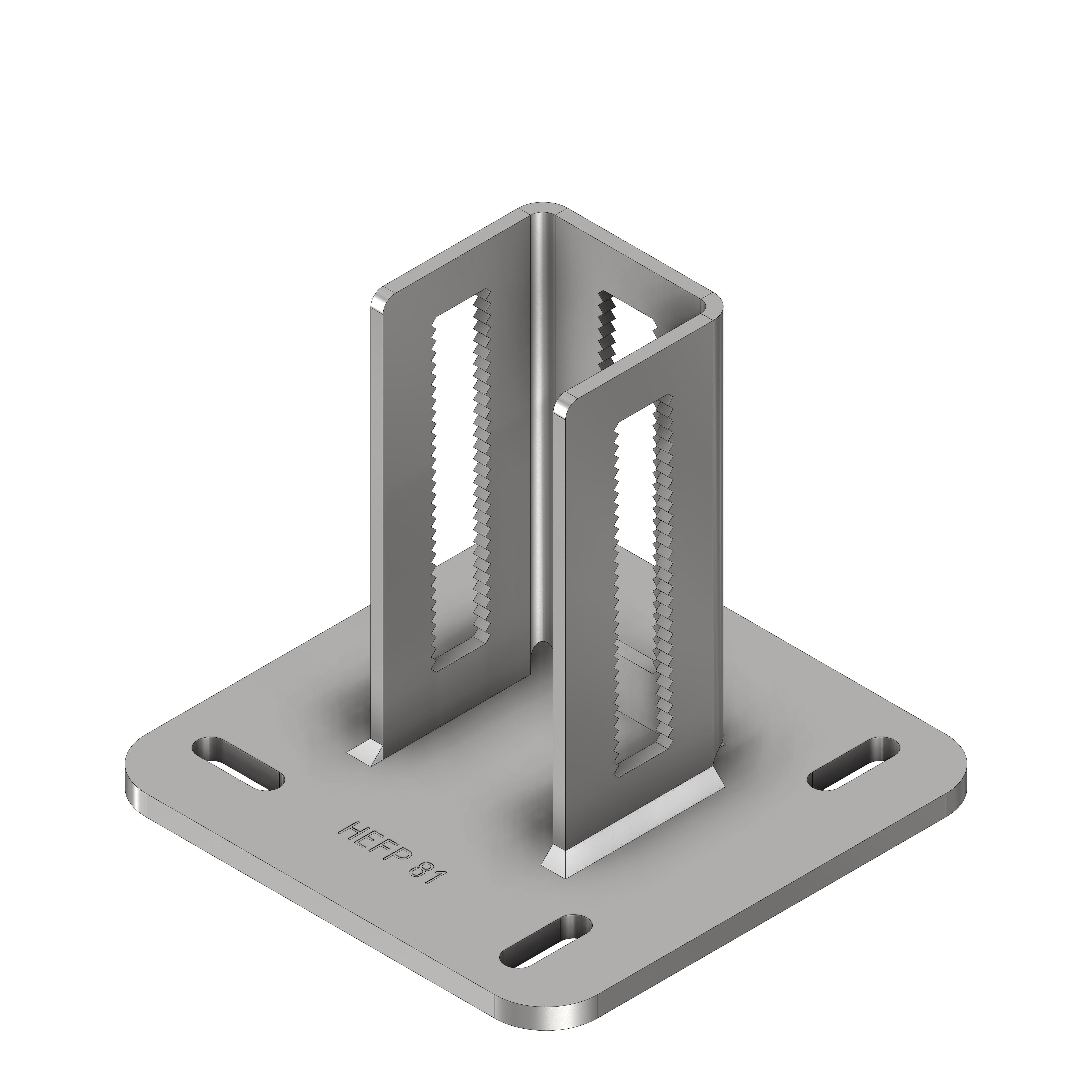

Опора HEFP 81

Name: Опора HEFP 81
Brand: EASYFIX

Обновлено в 2023 году

Описание

ПРИМЕНЕНИЕ:

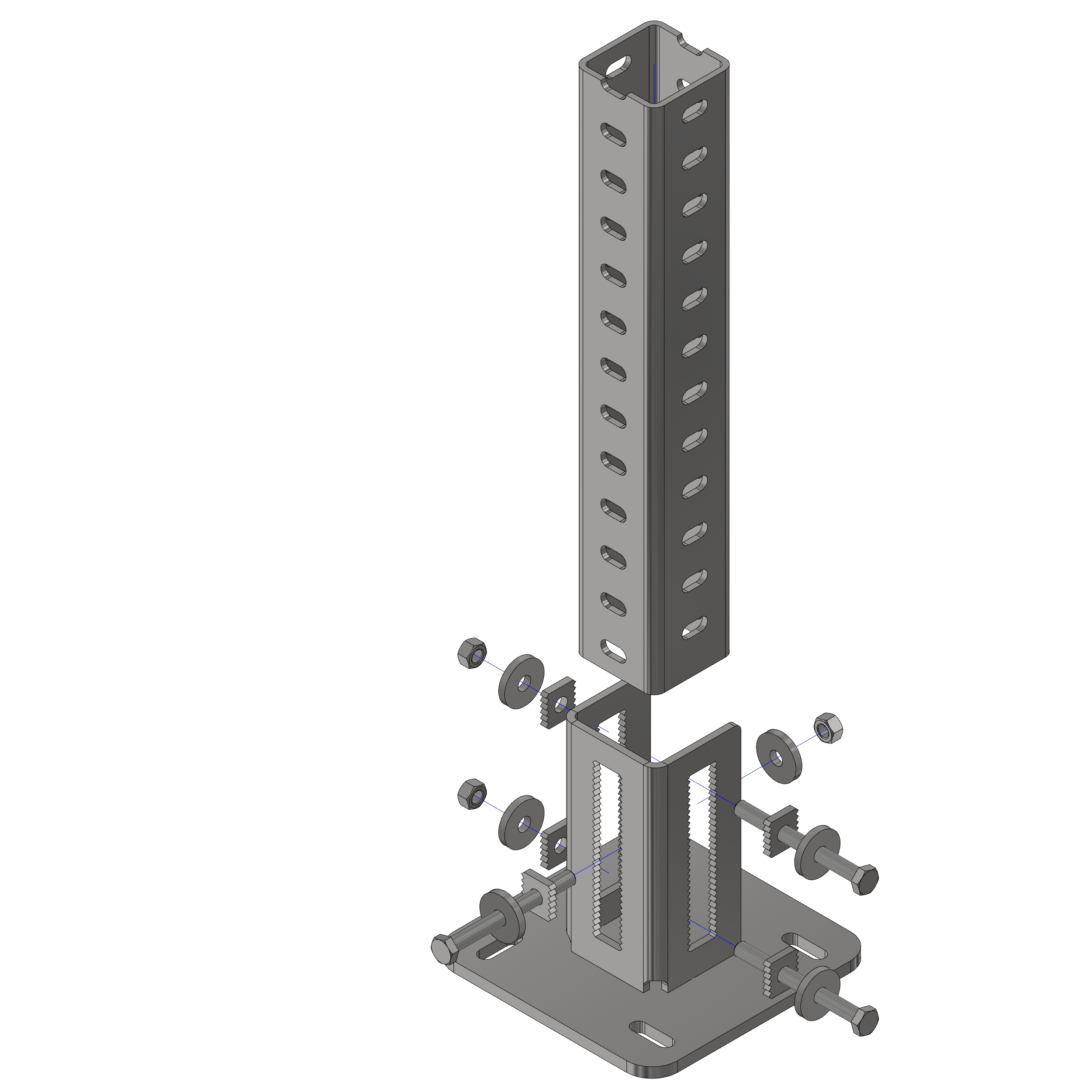

Базовый элемент крепления к материалу основания. Опорный элемент для профиля HEF 80 тяжелой монтажной системы. Крепление к бетону на анкеры диаметром до 12 мм. Установка одиночных стоек, П -образных и 3D рам под оборудование и коммуникации

ПРЕИМУЩЕСТВА:
• Отсутствие необходимости сварных работ
• Высокие показатели прочности на изгиб
• Специальная Z - образная насечка для жесткой фиксации элемента. Шаг регулировки - 5 мм.

Файлы для скачивания


rfa	Опора HEFP 81.rfa	748 KB	Revit 2018
ifc	Опора HEFP 81.ifc	201 KB	IFC2X3

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	200 mm
Ширина	220 mm
Длина	220 mm
Вес	5287 g
Параметры в файлах моделей
EF Количество	1
EF_Группа элемента	5
Завод-изготовитель ADSK_Завод-изготовитель	EASYFIX
TypeName	Опора HEFP 81
Масса ADSK Масса	5.29
