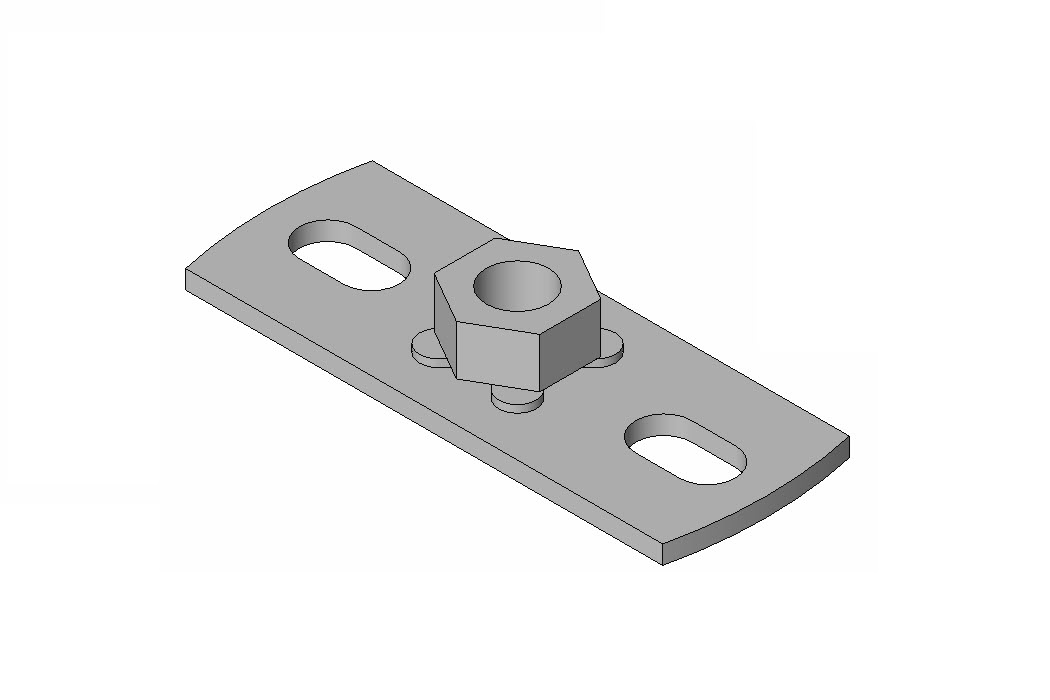

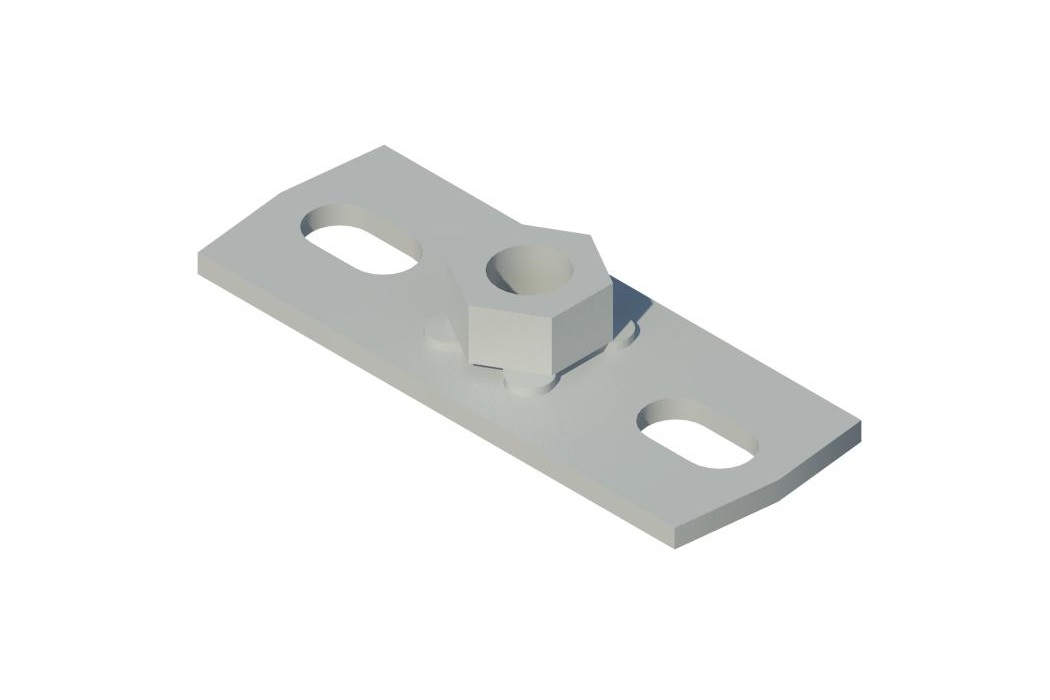

Пластина опорная для малых нагрузок 3F2 М10

Name: Пластина опорная для малых нагрузок 3F2 М10
Brand: TERMOCLIP

Обновлено в 2019 году

Описание

Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).

Файлы для скачивания


rfa	bimlib_termoclip_plastinaopornayadlyamalyhnagruzok.rfa	552 KB	Revit 2016
rvt	bimlib_shablonspecifikaciimodeley_termoclip.rvt	39.9 MB	Revit 2016
ifc	bimlib_termoclip_plastinaopornayadlyamalyhnagruzok_m10.ifc	40 KB	IFC2X3
pdf	termoclip_instruktsiya_po_rabote_s_modelyami.pdf	1.8 MB	—

Типоразмеры (3)

Наименование	Масса ADSK Масса	Код изделия ADSK_Код изделия	М10	М12	М8	Наименование
3F2 М8	0.052	09123001	No	No	Yes	Пластина опорная для малых нагрузок 3F2 М8
3F2 М10	0.05777	09123002	Yes	No	No	Пластина опорная для малых нагрузок 3F2 М10
3F2 М12	0.06322	09123003	No	Yes	No	Пластина опорная для малых нагрузок 3F2 М12

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь, гальваническое покрытие цинком
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	3 mm
Ширина	30 mm
Длина	80 mm
Вес	52 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь, гальваническое покрытие цинком
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	TERMOCLIP
Description	Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).
