Сварные резьбовые муфты ГРАД | GRAD

Сварные муфты ГРАД представляют собой специализированные соединительные элементы для жёсткой стыковки арматурных стержней с металлическими закладными деталями или конструктивными элементами. Технология обеспечивает создание монолитных узлов с высокой несущей способностью, что делает её незаменимой в ответственных строительных проектах.

Области применения

Решение широко используется в:

• монолитном строительстве;
• сборно монолитном возведении объектов;
• сооружении колонн, плит перекрытия, ригелей и опор;
• строительстве конструкций с повышенными нагрузками;
• проектах с жёсткими требованиями к надёжности соединений.

Конструктивные особенности и принцип работы

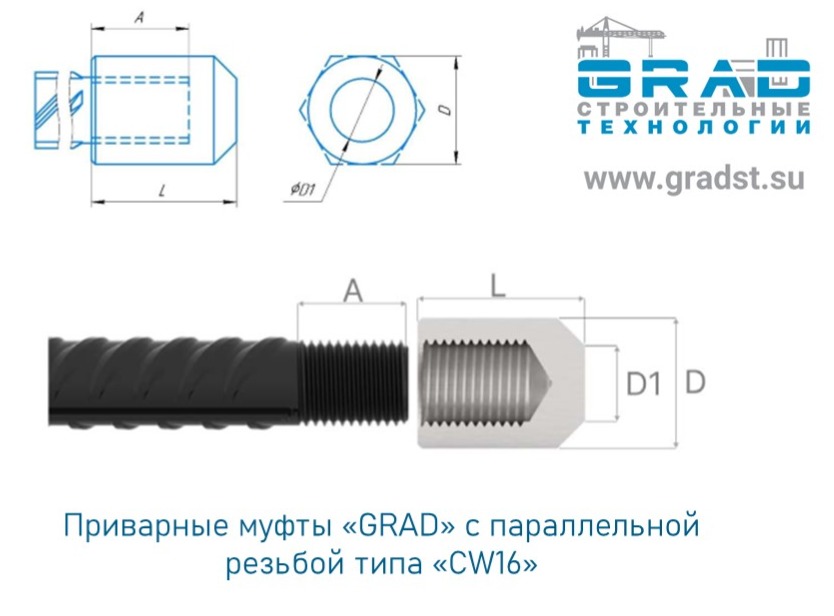

Сварные резьбовые муфты присоединяются к закладной детали посредством дуговой или полуавтоматической сварки. Конструктивно изделие включает:

• корпус для приварки к металлоконструкции;
• внутреннюю резьбу для навинчивания арматурного стержня.

Соединение формируется в три этапа:

1. Муфта приваривается к металлической конструкции в проектном положении;
2. На арматурном стержне методом холодной накатки создаётся резьба;
3. Арматурный стержень вкручивается в муфту до упора.

Преимущества такого метода крепления:

• высокая прочность соединения;
• полная неподвижность узла;
• равнопрочность стыка при растяжении, сжатии и изгибе;
• сохранение наружного диаметра стержня и исходной геометрии узла.

Преимущества сварных муфт завода ГРАД

Применение данных изделий обеспечивает:
• снижение металлоёмкости конструкции за счёт отказа от дополнительных элементов фиксации (крюков, анкеров, гибки);
• надёжное соединение арматуры с закладными элементами без ослабления сечения;
• возможность монтажа на предварительно установленные конструкции — технология позволяет работать с уже смонтированными элементами;
• компенсацию монтажных допусков и смещений — соединение адаптируется к небольшим отклонениям в позиционировании;
• устойчивость к комплексным нагрузкам — статическим, динамическим, вибрационным;
• высокую сейсмостойкость — надёжная работа в условиях сейсмической активности;
• упрощение процесса армирования — сокращение числа технологических операций;
• сохранение геометрии узла — отсутствие локальных утолщений в зоне стыка.

Контроль качества и соответствие стандартам

Продукция завода ГРАД соответствует требованиям:

• ГОСТ 34278-2024;
• ГОСТ 34227-2024.
