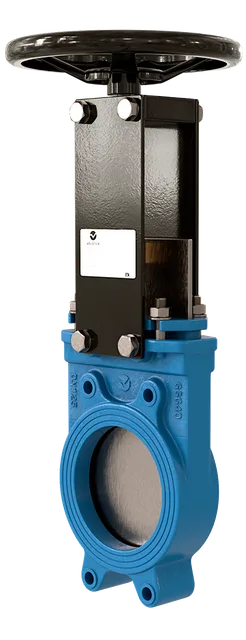

Шиберная задвижка Valstok, серия VA, DN0100, PN10, штурвал, невыдвижной шток, корпус GJS-400-15 (GGG40), нож AISI304, уплотнение NBR/ EPDM/ VITON/ METAL

Name: Шиберная задвижка Valstok, серия VA, DN0100, PN10, штурвал, невыдвижной шток, корпус GJS-400-15 (GGG40), нож AISI304, уплотнение NBR/ EPDM/ VITON/ METAL
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

- Шиберная ножевая задвижка однонаправленного действия межфланцевая.
- Цельный литой корпус из чугуна, углеродистой или нержавеющей стали с направляющими для ножа.
- Высокая пропускная способность при низких перепадах давления.
- Возможность использования различных материалов уплотнений и набивки сальника.

Данная ножевая задвижка предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5% и волокнистых включений до 30%. Либо для подачи самотеком сухих твердых веществ, в этих случаях рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в противоположном направлении реального направления потока, то есть в перевернутом виде.

Отрасли применения:
- химическая промышленность;
- пищевая промышленность;
- транспортировка сыпучих материалов;
- сточные воды, очистные сооружения;
- целлюлозо-бумажная промышленность;
- горнодобывающая промышленность;
- водоподготовка, водозаборные сооружения.

Основные типы управлений:
- маховик с невыдвижным штоком;
- с редуктором;
- с пневматическим приводом;
- с электрическим приводом.

Файлы для скачивания


dwg	3D_VA-013-01-0100-PN10-SsP-HW(N).dwg	1006 KB	AutoCAD 2018+
dwg	2D_VA-013-01-0100-PN10-SsP-HW(N).dwg	412 KB	AutoCAD 2018+
stp	3D_VA-013-01-0100-PN10-SsP-HW(N).stp	3.4 MB	—
pdf	2D_VA-013-01-0100-PN10-SsP-HW(N).pdf	37 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун, Сталь, Нержавеющая сталь, Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	488 mm
Длина	50 mm
Вес	11000 g
Диаметр	100 mm
