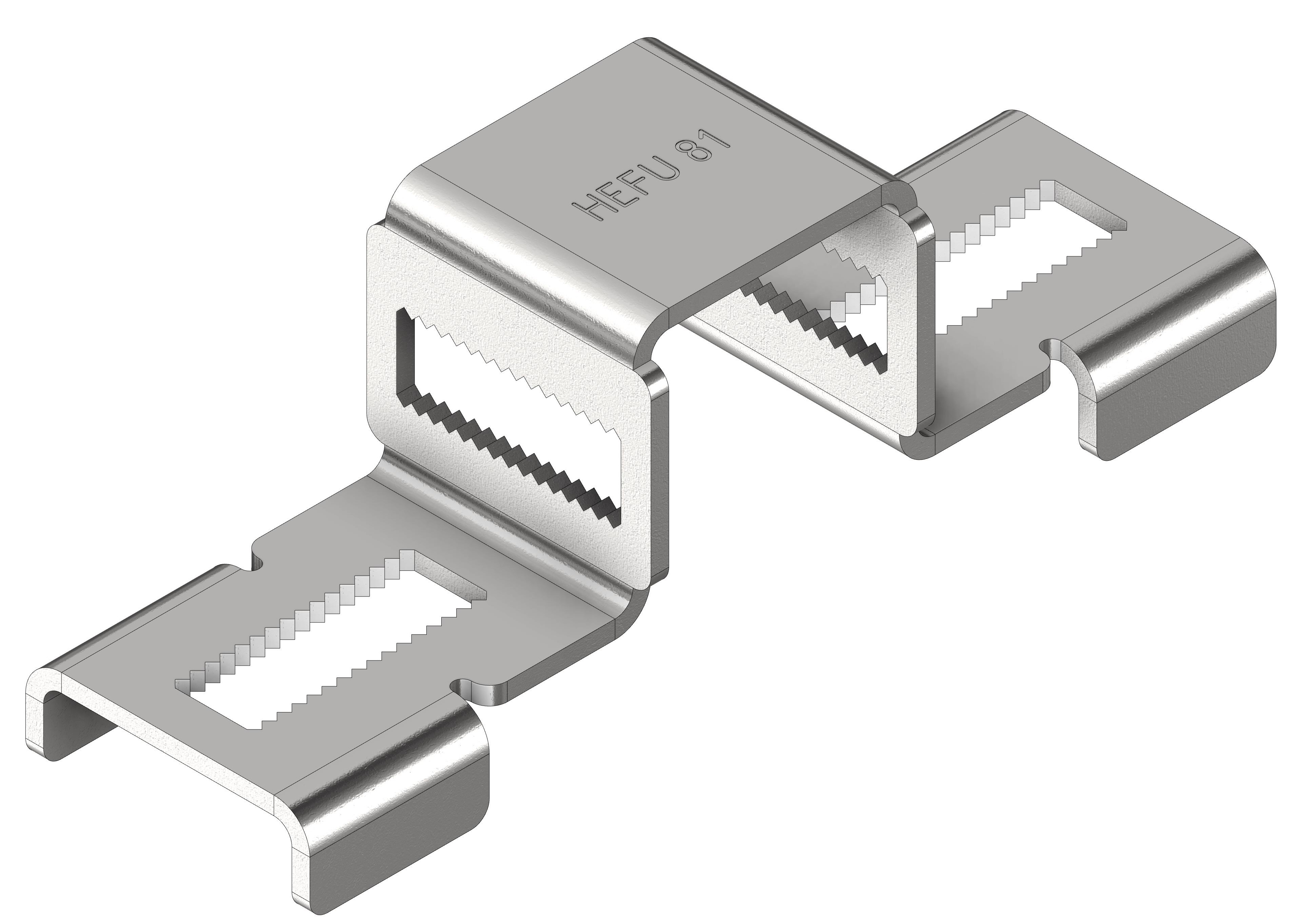

Скоба соединительная HEFU 81

Name: Скоба соединительная HEFU 81
Brand: EASYFIX

Обновлено в 2023 году

Описание

ПРИМЕНЕНИЕ:

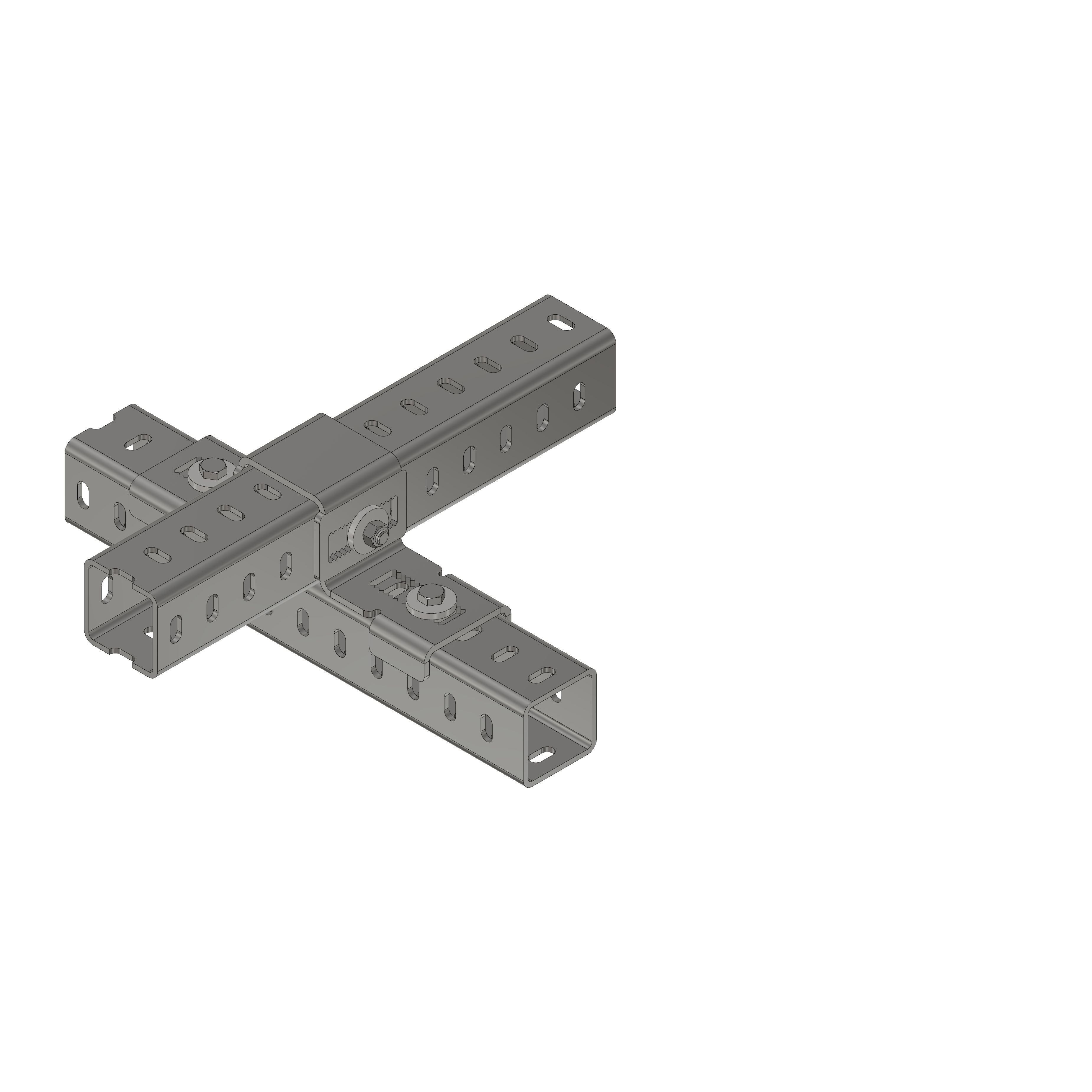

Накидное крестообразное соединение металлических усиленных монтажных профилей серии HEF. Соединение под углом 90 градусов. Создание опорных рам. Сборка опорных 3D конструкций.

ПРЕИМУЩЕСТВА:
• Отсутствие необходимости сварных работ
• Высокие показатели прочности на изгиб
• Дополнительная фиксация элемента за счет стопорных отгибов
• Специальная Z - образная насечка для жесткой фиксации элемента. Шаг регулировки - 5 мм.

Файлы для скачивания


rfa	Скоба соединительная HEFU 81.rfa	716 KB	Revit 2018
ifc	Скоба соединительная HEFU 81.ifc	175 KB	IFC2X3

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	112 mm
Ширина	95 mm
Длина	323 mm
Вес	1810 g
Параметры в файлах моделей
Единица измерения ADSK_Единица измерения	шт.
Изготовитель	EASYFIX
Масса ADSK Масса	1.81
EF_Группа элемента	5
EF Размерность	шт.
