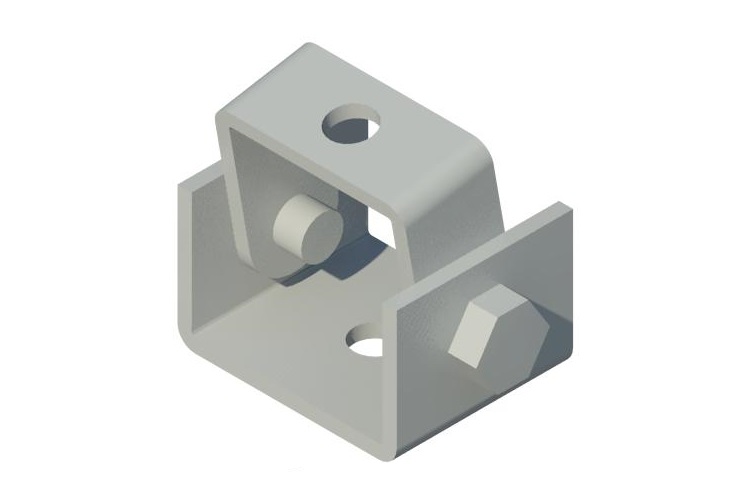

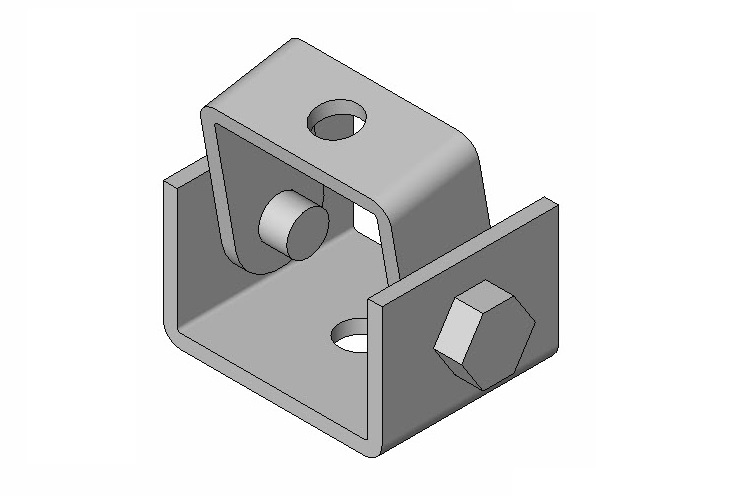

Скоба шарнирная 5F2

Name: Скоба шарнирная 5F2
Brand: TERMOCLIP

Обновлено в 2019 году

Описание

Монтажная шарнирная скоба применяется как промежуточный соединитель для вертикального монтажа инженерных систем. Применяется для создания модулей, подвесов и для раскрепления линий трубопроводов и воздуховодов.

Файлы для скачивания


rfa	bimlib_termoclip_skobasharnirnaya5f2.rfa	880 KB	Revit 2016
rvt	bimlib_shablonspecifikaciimodeley_termoclip.rvt	39.9 MB	Revit 2016
ifc	bimlib_termoclip_skobasharnirnaya5f2.ifc	158 KB	IFC2X3
pdf	termoclip_instruktsiya_po_rabote_s_modelyami.pdf	1.8 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь, гальваническое покрытие цинком
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	61 mm
Ширина	62 mm
Длина	50 mm
Вес	452 g
Параметры в файлах моделей
TypeName	BIMLIB_Termoclip_СкобаШарнирная5F2
URL документации изделия ADSK_URL документации изделия	http://termoclip.ru/mounting-systems/category/skoby-montazhnye/
URL страницы изделия ADSK_URL страницы изделия	http://termoclip.ru/mounting-systems/product/skoby-montazhnye/sharnirnaya-skoba/
Версия Revit ADSK_Версия Revit	Autodesk Revit 2016
Единица измерения ADSK_Единица измерения	шт
