Соединители угловые EFA

Name: Соединители угловые EFA
Brand: EASYFIX

Обновлено в 2024 году

Описание

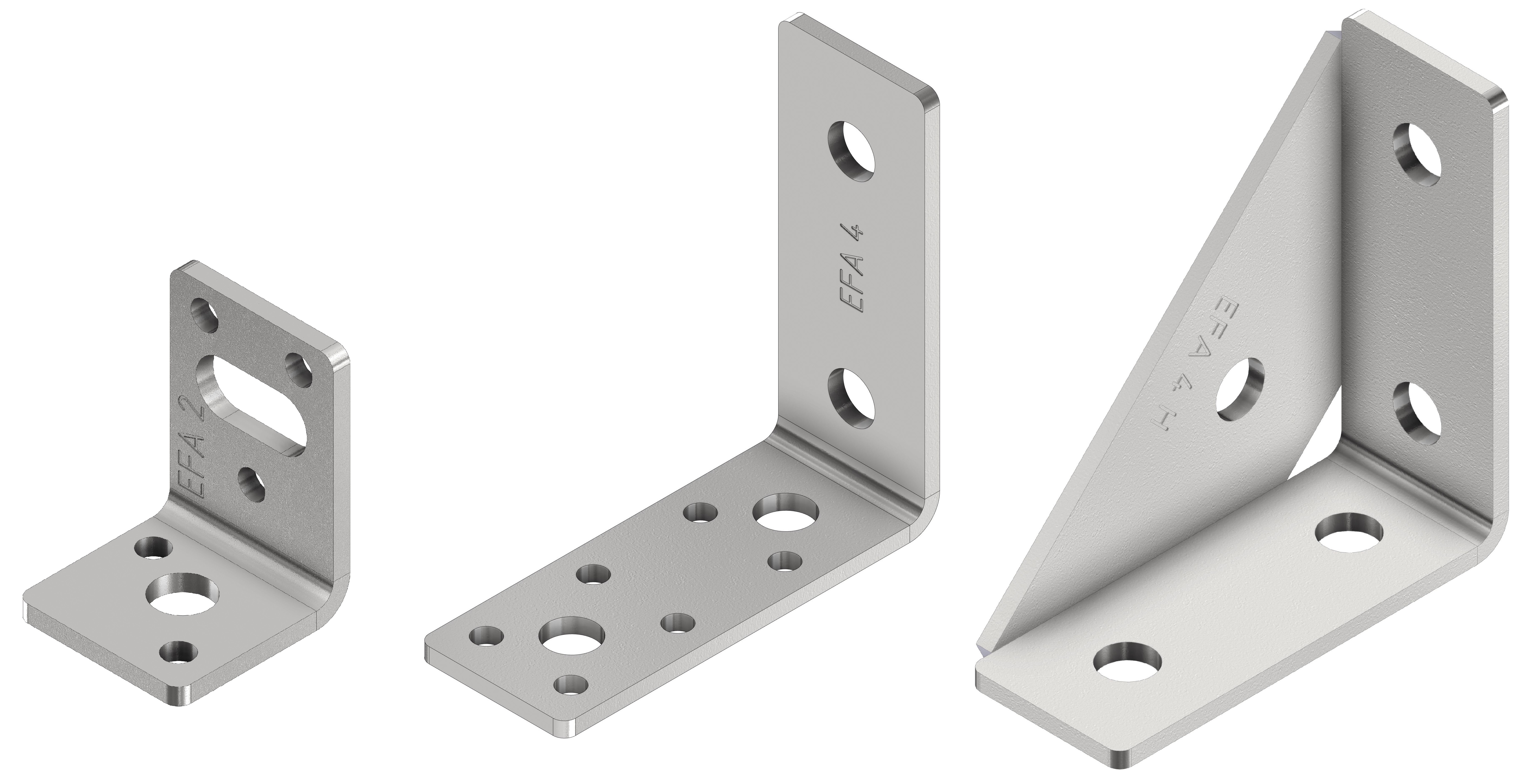

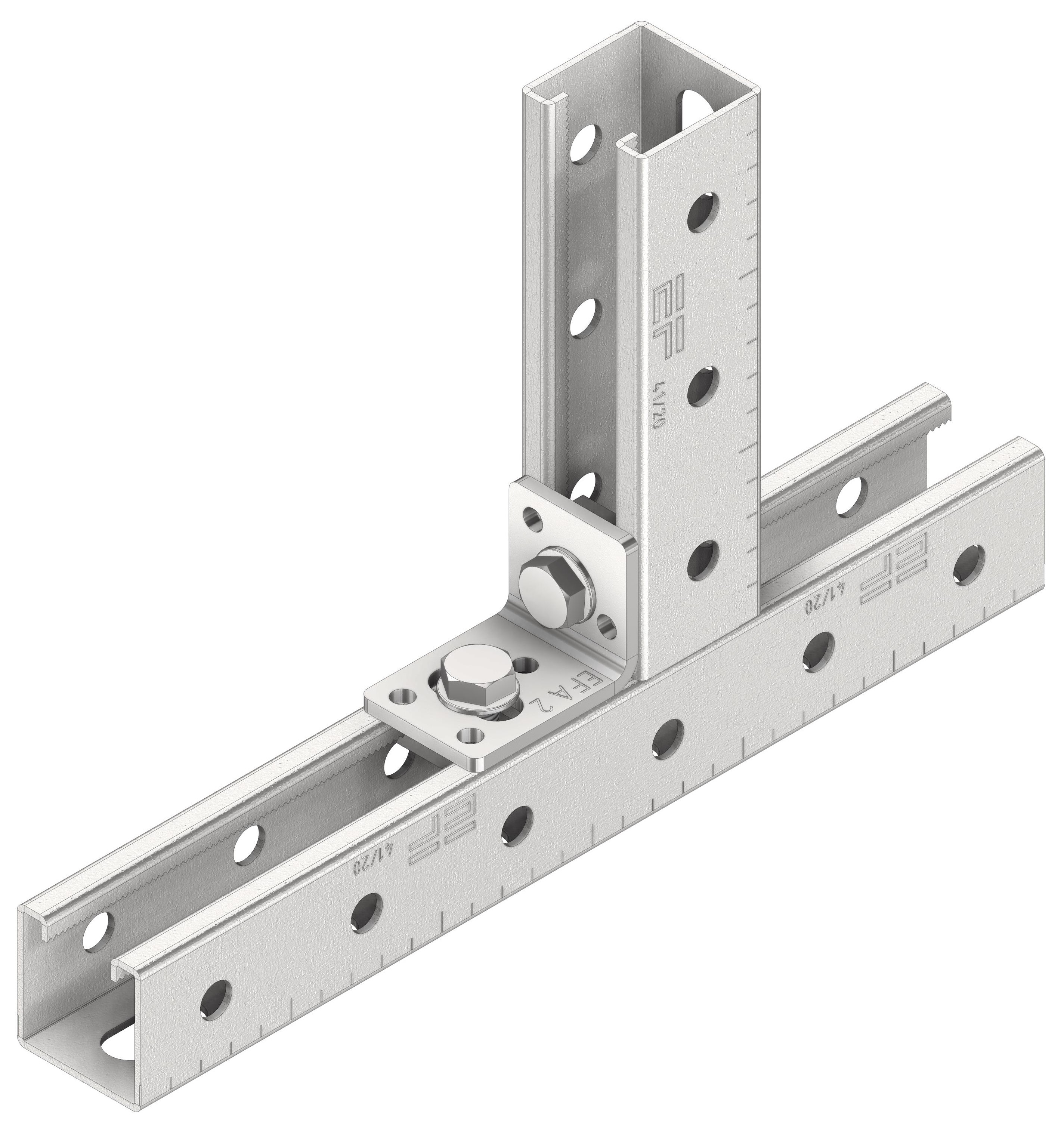

СОЕДИНИТЕЛЬ УГЛОВОЙ 2 ОТВЕРСТИЯ EFA 2
ПРИМЕНЕНИЕ:
Стандартный угловой соединитель. Используется как для соединения профилей между собой, так и для крепления к базовому материалу [все соединения выполняются при помощи болтов М10*20(25)]

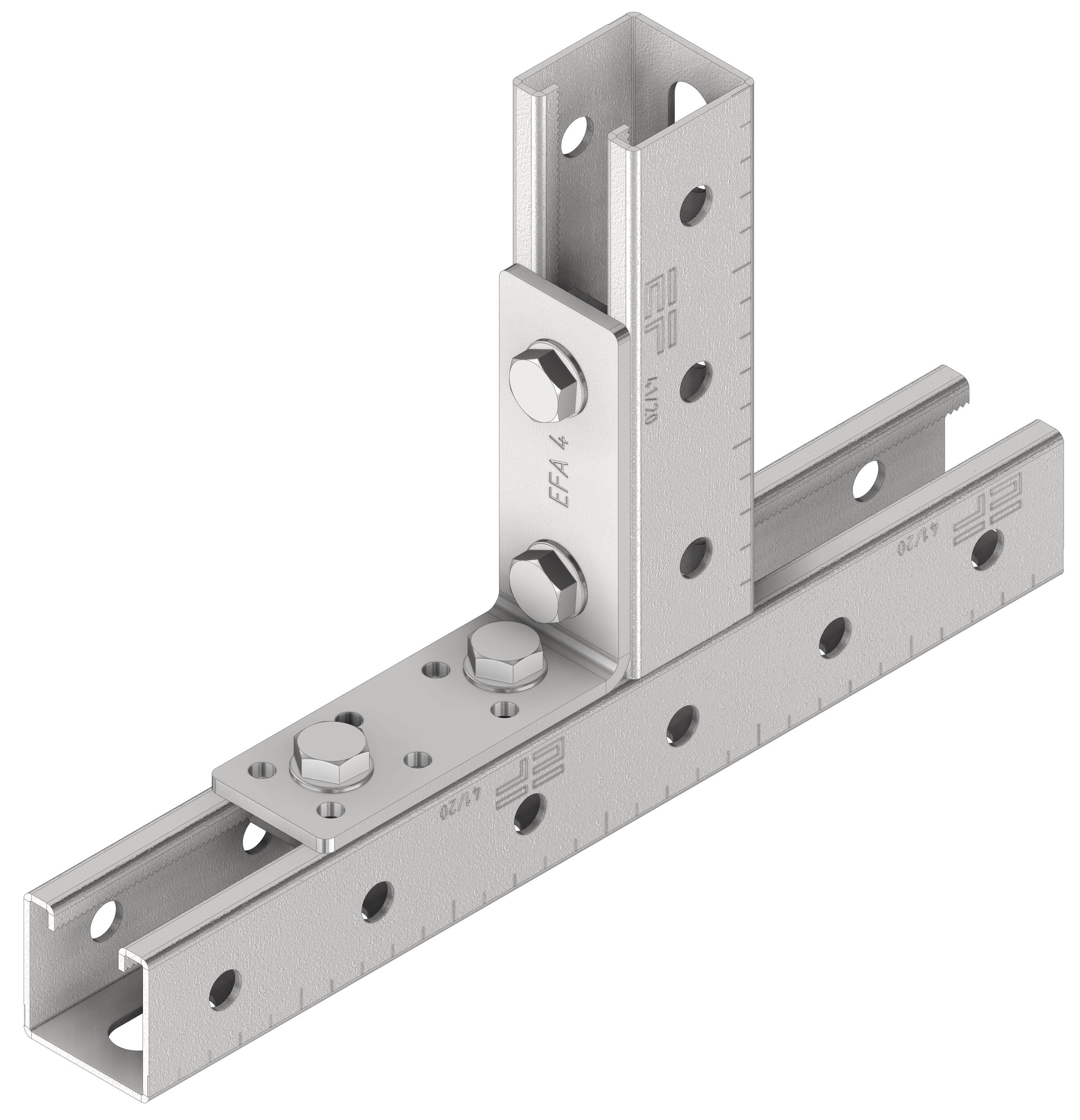

СОЕДИНИТЕЛЬ УГЛОВОЙ 4 ОТВЕРСТИЯ EFA 4
ПРИМЕНЕНИЕ:
Стандартный увеличенный угловой соединитель. Используется как для соединения профилей между собой, так и для крепления к базовому материалу [все соединения выполняются при помощи болтов М10*20(25)]

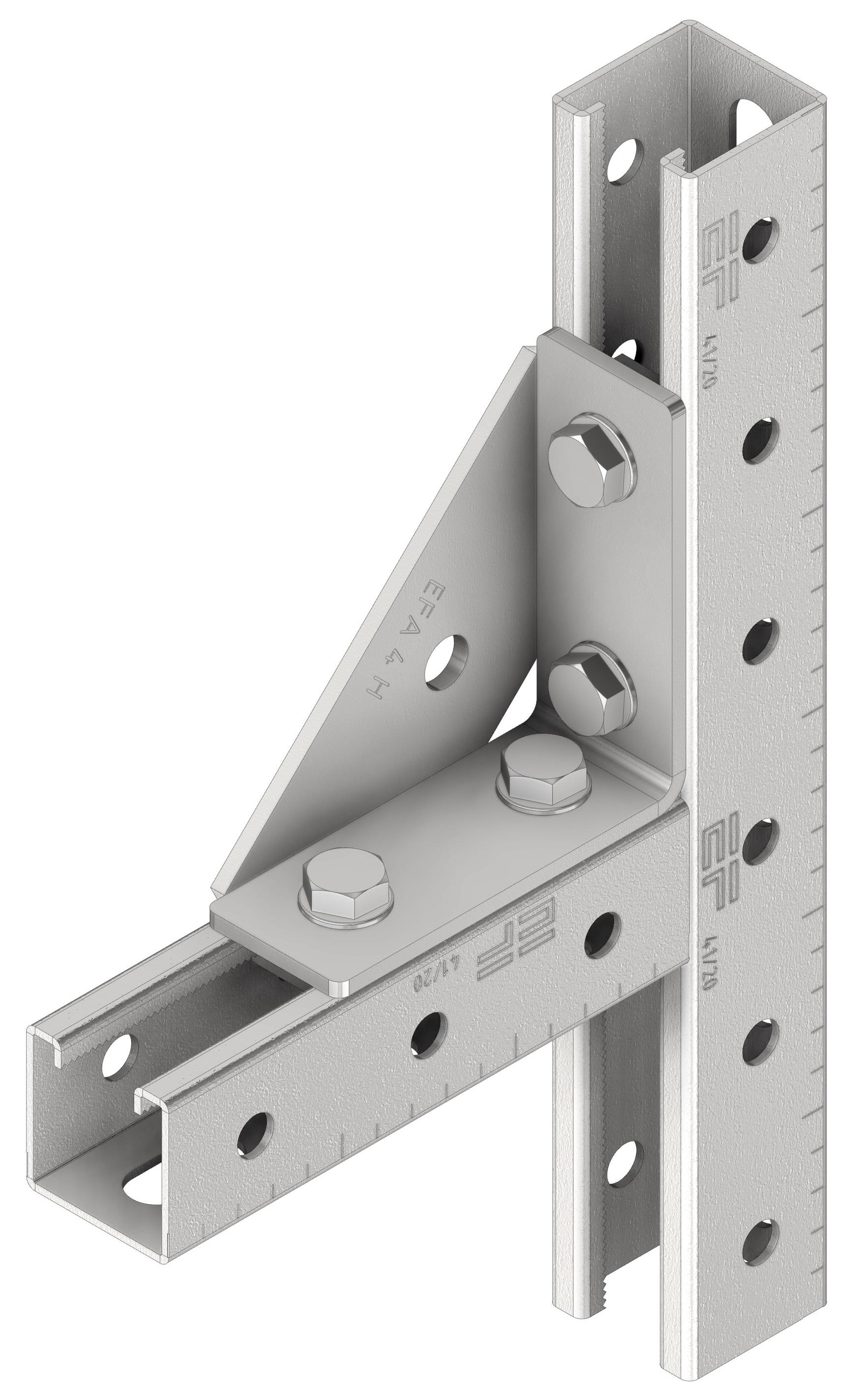

СОЕДИНИТЕЛЬ УГЛОВОЙ 4 ОТВЕРСТИЯ EFA 4 H
ПРИМЕНЕНИЕ:
Усиленный угловой соединитель. Используется для соединения профилей между собой, в П-образных рамах малой высоты при невозможности установки укосины [все соединения выполняются при помощи болтов М10*20(25)]

Файлы для скачивания


rfa	Соединитель угловой EFA.rfa	756 KB	Revit 2018
ifc	Соединитель угловой EFA 2.ifc	96 KB	IFC2X3
ifc	Соединитель угловой EFA 4.ifc	134 KB	IFC2X3
ifc	Соединитель угловой EFA 4 H.ifc	83 KB	IFC2X3
dwg	Соединитель угловой EFA 4.dwg	47 KB	AutoCAD 2013

Типоразмеры (3)

Наименование	Масса ADSK Масса	EF Масса	EFA 2	EFA 4	EFA 4H	Типоразмер
EFA 2	0.09	0.09	True	False	False	EFA2
EFA 4H	0.35	0.35	False	False	True	EFA4H
EFA 4	0.22	0.22	False	True	False	EFA4

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Нержавеющая сталь, Сталь, гальваническое покрытие цинком, Сталь, горячее цинкование, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	41 mm
Ширина	39 mm
Длина	54 mm
Вес	90 g
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	EASYFIX
EF Количество	1
EF Размерность	шт.
