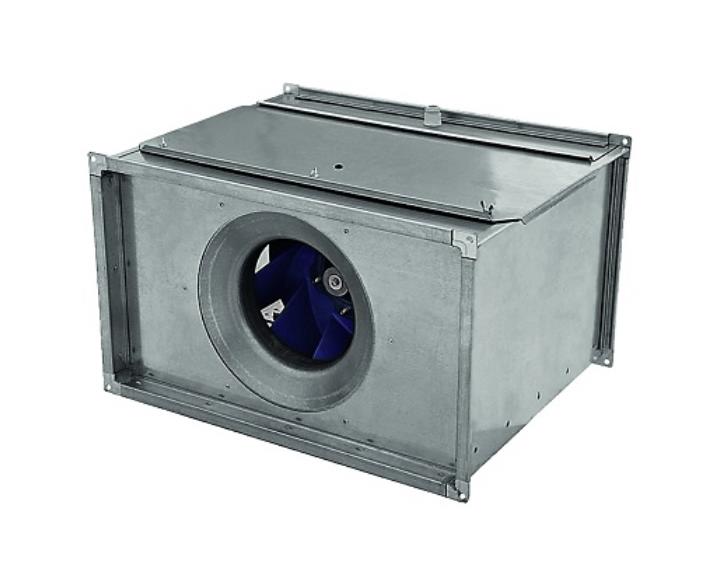

Вентилятор прямоугольный WNP

Name: Вентилятор прямоугольный WNP
Brand: KORF

Обновлено 4 месяца назад

Описание

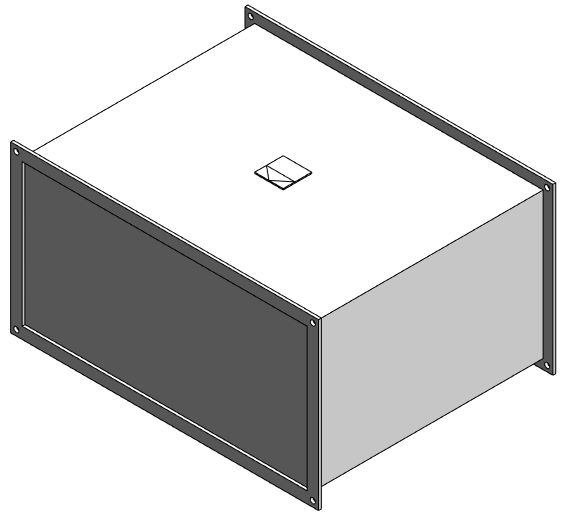

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания

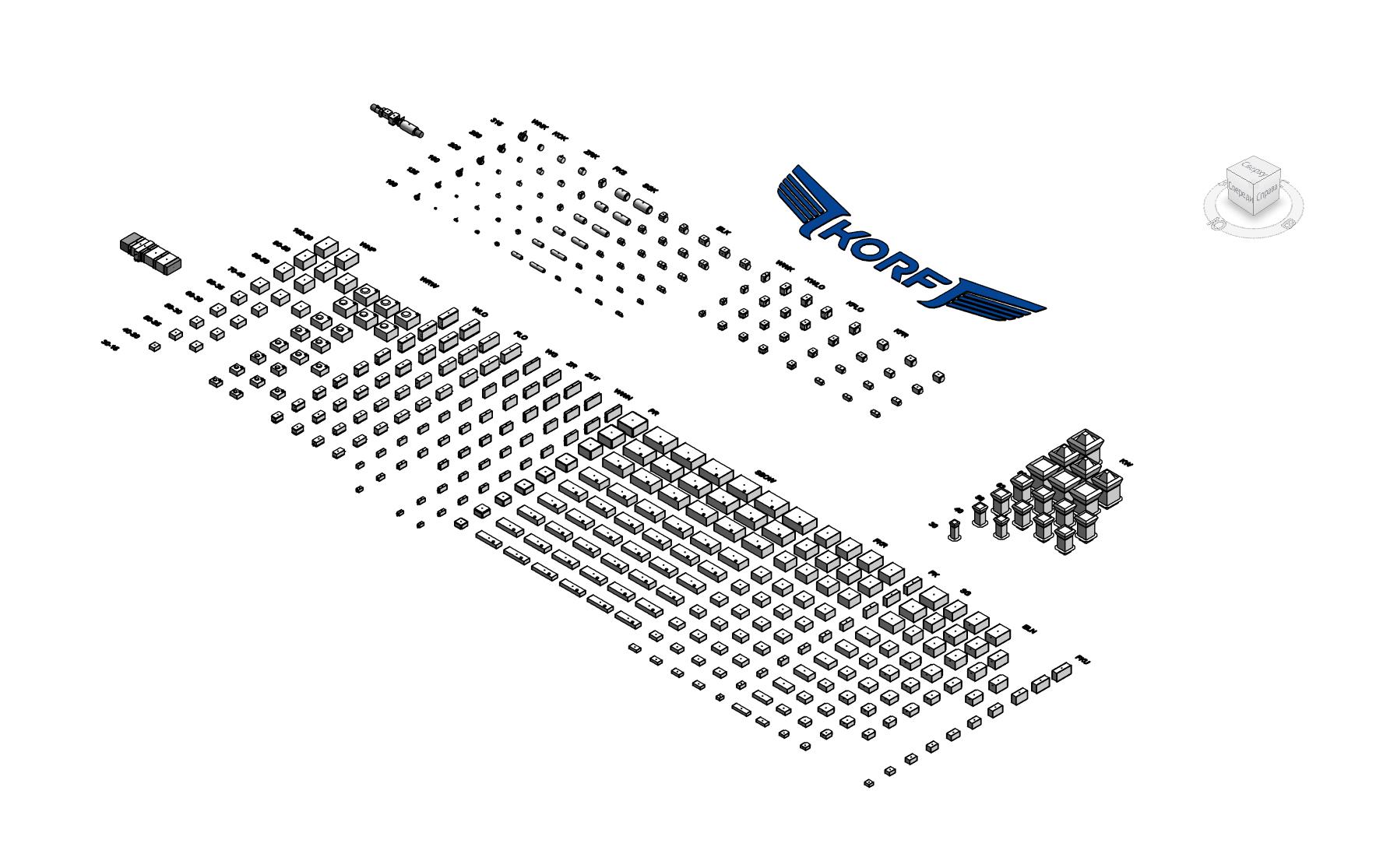

rvt	KORF_Каталог_Канальное оборудование_V3.rvt	45.6 MB	Revit 2018
rfa	KORF_Вентилятор_WNP.rfa	752 KB	Revit 2018
pdf	KORF_Инструкция_Канальное оборудование_V3.pdf	2.1 MB	—
txt	KORF_Вентилятор_WNP.txt	13 KB	—

Типоразмеры (19)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Марка	Расход масимальный	Ток 230	Ток 400
WNP 40-20/18.2D	14.5	14.5	Вентилятор прямоугольный, 40х20	0.25 кВт	0.25 кВ·А	2710	WNP 40-20/18.2D	710.00 м³/ч	1 А	1 А
WNP 50-25/20.2D	18	18	Вентилятор прямоугольный, 50х25	0.25 кВт	0.25 кВ·А	2710	WNP 50-25/20.2D	1150.00 м³/ч	1 А	1 А
WNP 50-25/22R.2D	19.5	19.5	Вентилятор прямоугольный, 50х25	0.37 кВт	0.37 кВ·А	3000	WNP 50-25/22R.2D	1685.00 м³/ч	2 А	1 А
WNP 50-30/22R.2D	25.5	25.5	Вентилятор прямоугольный, 50х30	0.37 кВт	0.37 кВ·А	3000	WNP 50-30/22R.2D	1685.00 м³/ч	2 А	1 А
WNP 50-30/25R.2D	27.7	27.7	Вентилятор прямоугольный, 50х30	0.37 кВт	0.37 кВ·А	3000	WNP 50-30/25R.2D	2355.00 м³/ч	2 А	1 А

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ADSK_Сталь оцинкованная
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	KORF
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
