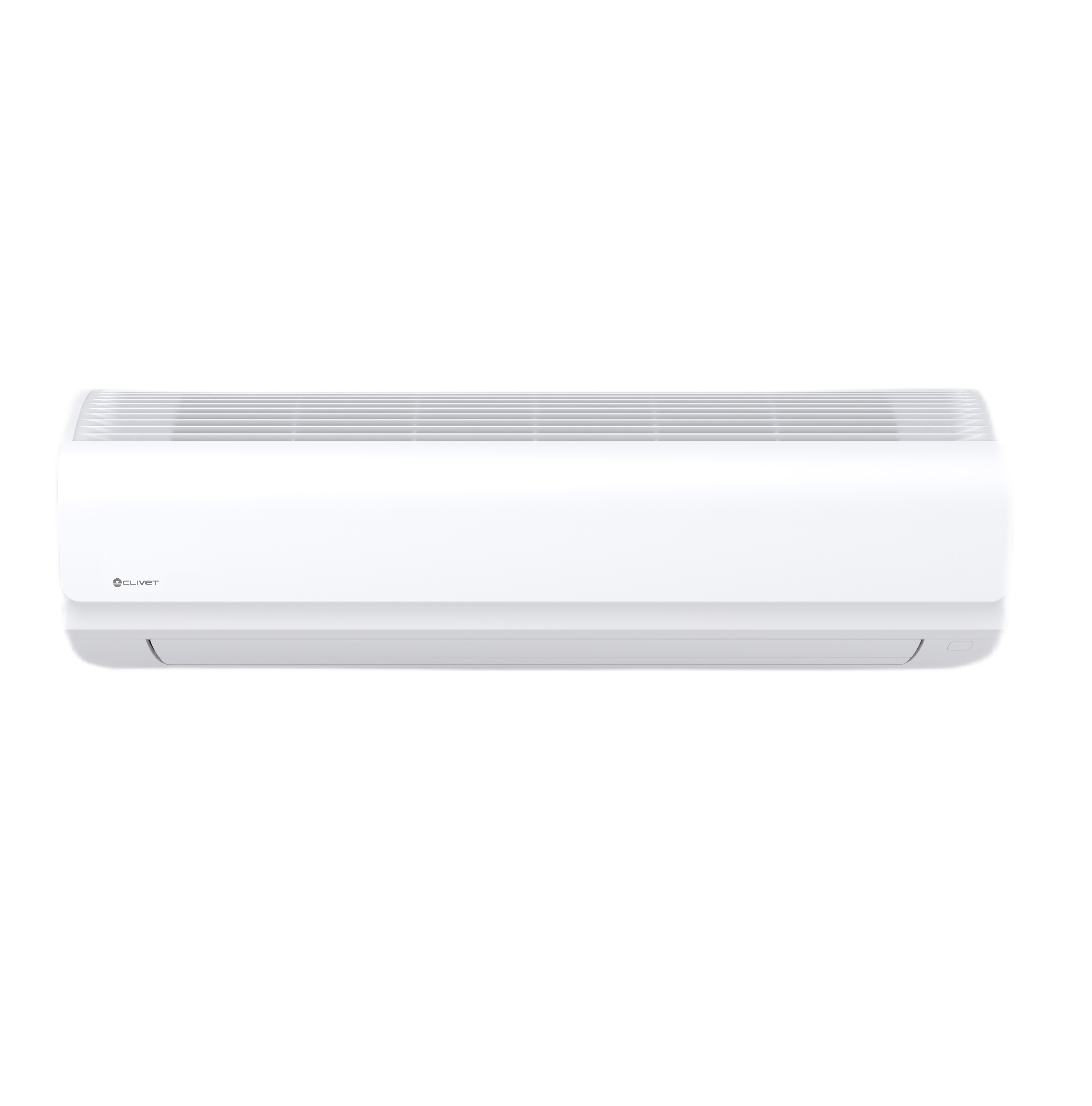

Внутренний блок VRF-системы кондиционирования GWMN-3-XY D15-80 1.5-8 кВт

Name: Внутренний блок VRF-системы кондиционирования GWMN-3-XY D15-80 1.5-8 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

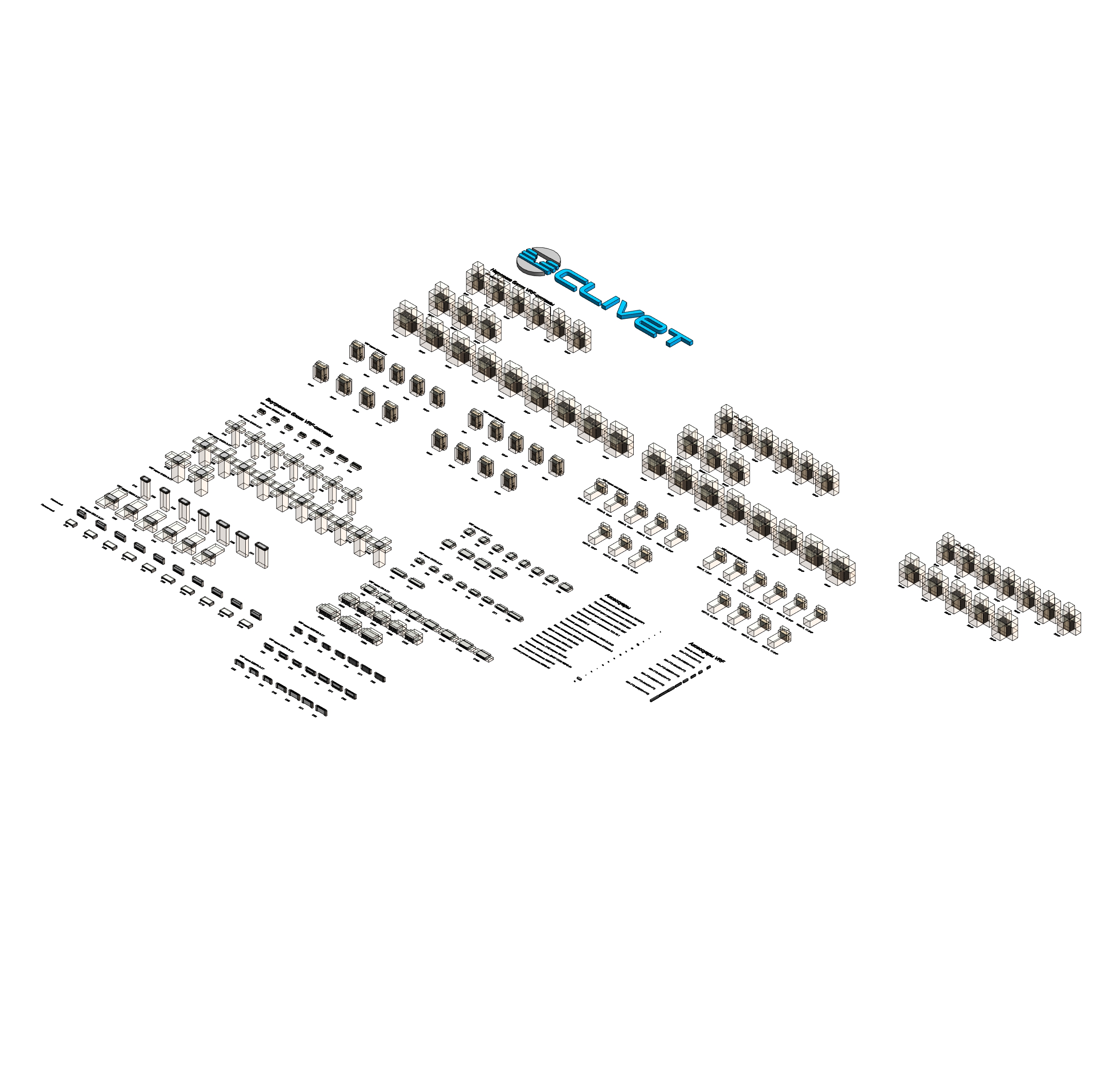

rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019

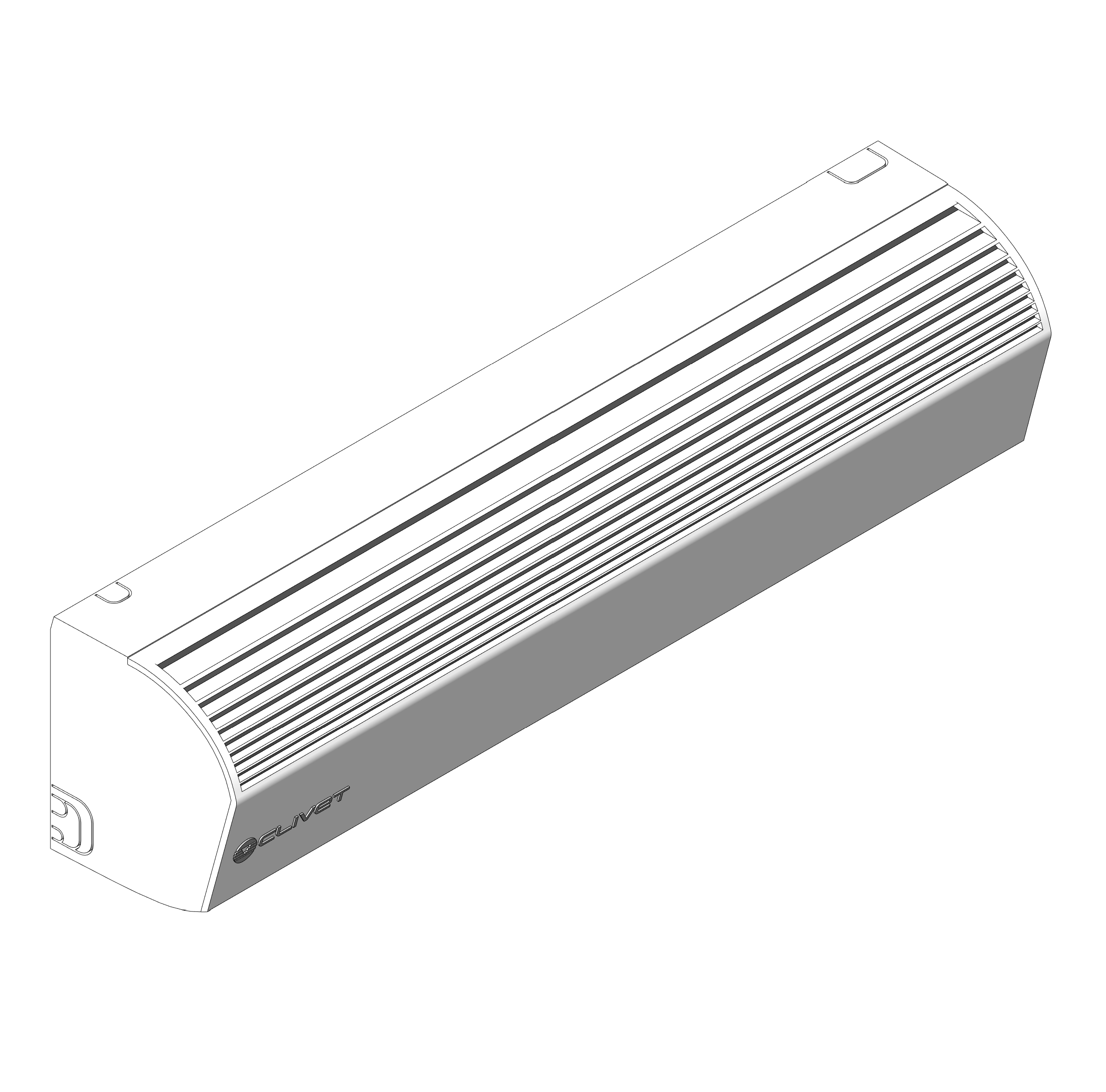

rfa	cl_blokvnutrenniyvrf_gwmn-3-hy_clivet_d15-80.rfa	1012 KB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_blokvnutrenniyvrf_gwmn-3-hy_clivet_d15-80.txt	27 KB	—

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
GWMN-3-XY D15	GWMN-3-XY D15	9.5	9.5	Внутренний блок VRF-системы кондиционирования GWMN-3-XY, D15	Внутренний блок GWMN-3-XY, D15	460.0 м³/ч	2 кВт	2 кВт	32 дБ
GWMN-3-XY D22	GWMN-3-XY D22	9.5	9.5	Внутренний блок VRF-системы кондиционирования GWMN-3-XY, D22	Внутренний блок GWMN-3-XY, D22	500.0 м³/ч	2 кВт	2 кВт	33 дБ
GWMN-3-XY D28	GWMN-3-XY D28	10	10	Внутренний блок VRF-системы кондиционирования GWMN-3-XY, D28	Внутренний блок GWMN-3-XY, D28	540.0 м³/ч	3 кВт	3 кВт	35 дБ
GWMN-3-XY D36	GWMN-3-XY D36	10	10	Внутренний блок VRF-системы кондиционирования GWMN-3-XY, D36	Внутренний блок GWMN-3-XY, D36	580.0 м³/ч	4 кВт	4 кВт	37 дБ
GWMN-3-XY D45	GWMN-3-XY D45	11.5	11.5	Внутренний блок VRF-системы кондиционирования GWMN-3-XY, D45	Внутренний блок GWMN-3-XY, D45	720.0 м³/ч	5 кВт	5 кВт	37 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Пластик, Металл
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Белый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
