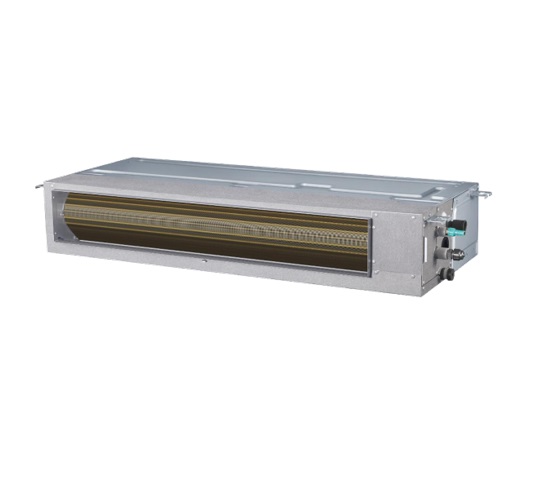

Внутренний блок канальный VRF-системы кондиционирования CNT3-3-XY D15-112 1.5-11.2 кВт

Name: Внутренний блок канальный VRF-системы кондиционирования CNT3-3-XY D15-112 1.5-11.2 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

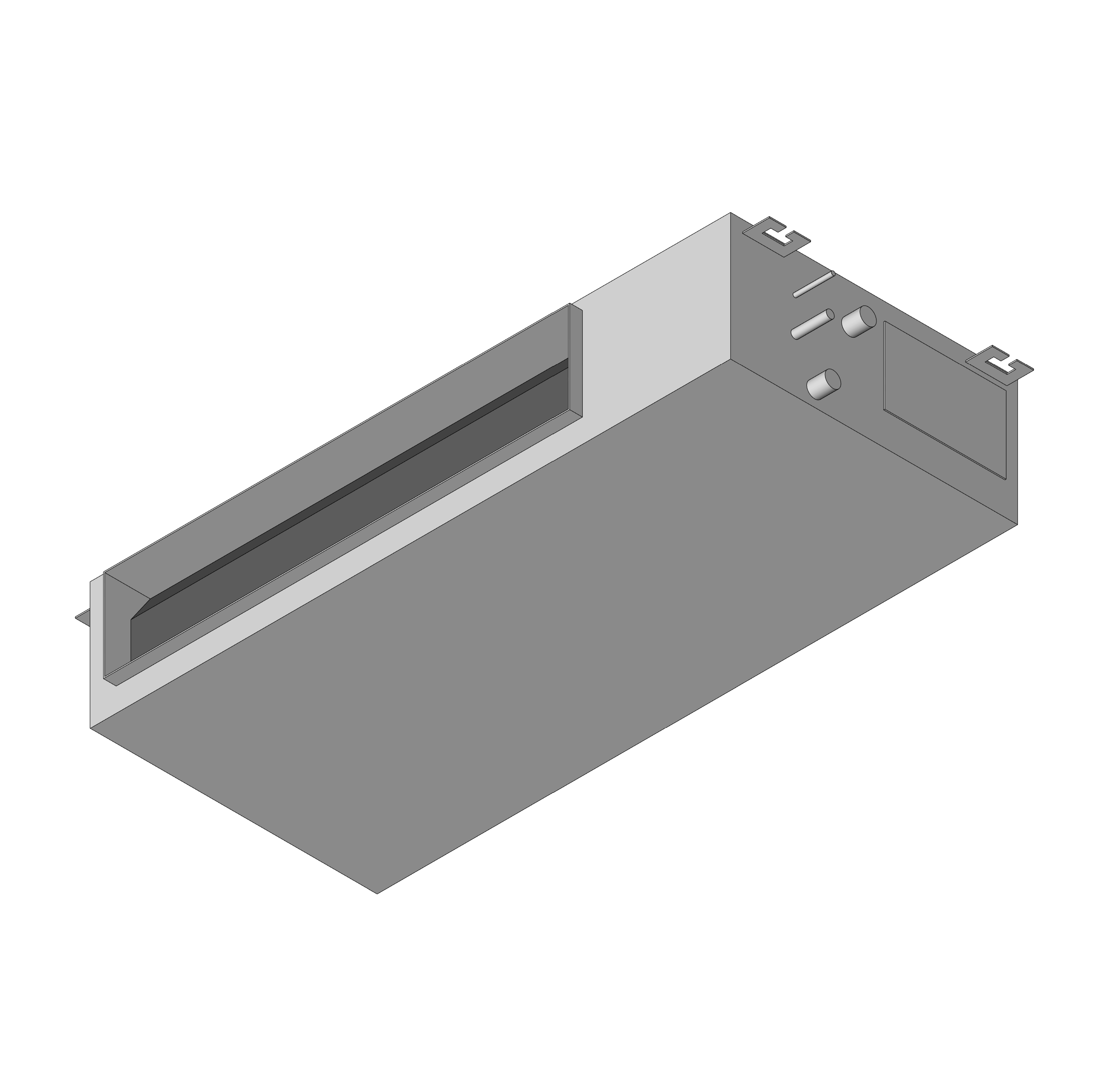

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

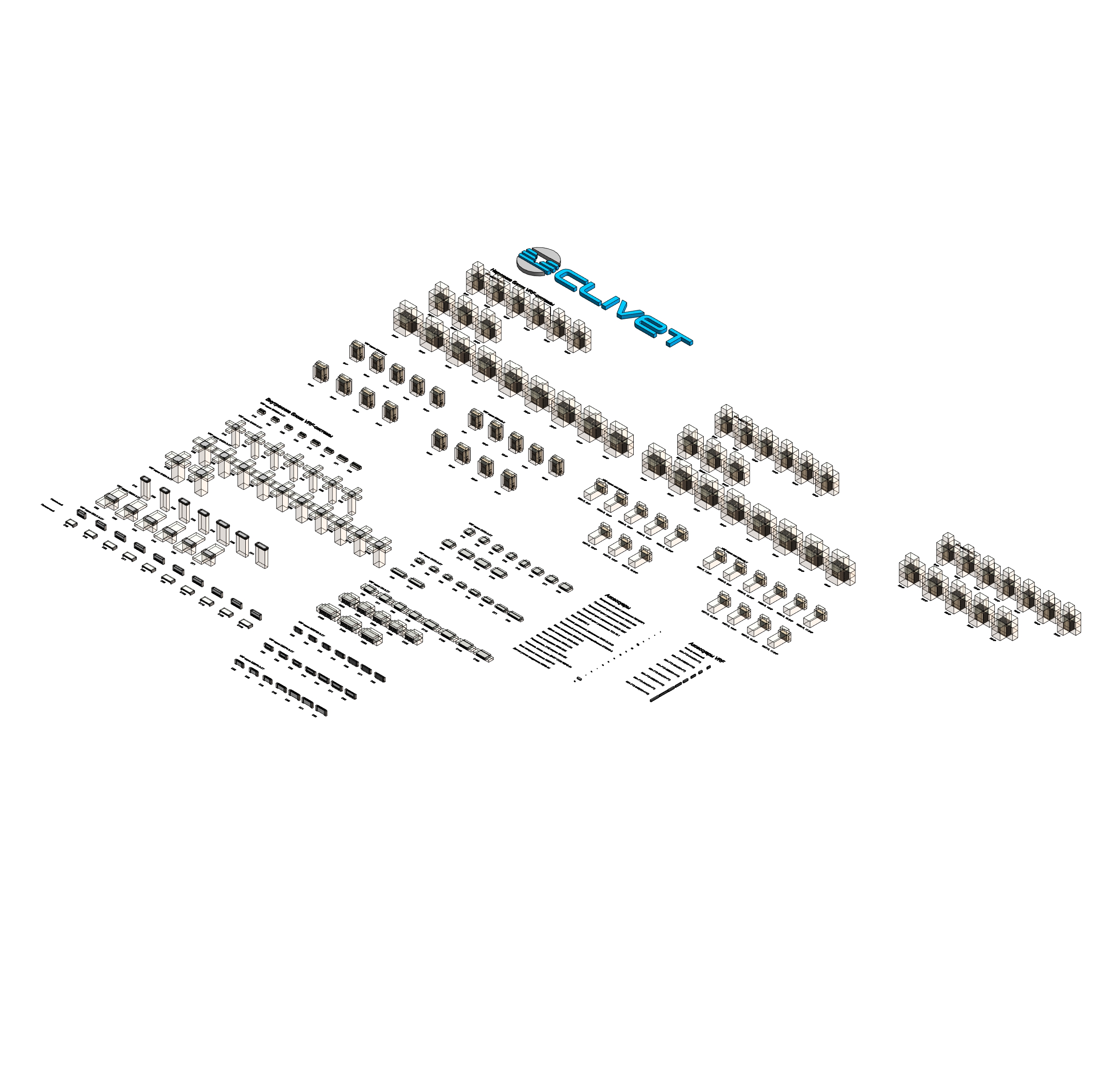

rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
rfa	cl_blokvnutrenniykanalnyyvrf_cnt3-3-xy_clivet_d15-112.rfa	796 KB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_blokvnutrenniykanalnyyvrf_cnt3-3-xy_clivet_d15-112.txt	35 KB	—

Типоразмеры (10)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
CNT3-3-XY D15	CNT3-3-XY D15	11.5	11.5	Внутренний блок канальный VRF-системы кондиционирования CNT3-3-XY, D15	Внутренний блок канальный CNT3-3-XY, D15	340.0 м³/ч	2 кВт	2 кВт	27 дБ
CNT3-3-XY D22	CNT3-3-XY D22	11.5	11.5	Внутренний блок канальный VRF-системы кондиционирования CNT3-3-XY, D22	Внутренний блок канальный CNT3-3-XY, D22	370.0 м³/ч	3 кВт	2 кВт	28 дБ
CNT3-3-XY D28	CNT3-3-XY D28	11.5	11.5	Внутренний блок канальный VRF-системы кондиционирования CNT3-3-XY, D28	Внутренний блок канальный CNT3-3-XY, D28	460.0 м³/ч	3 кВт	3 кВт	30 дБ
CNT3-3-XY D36	CNT3-3-XY D36	13	13	Внутренний блок канальный VRF-системы кондиционирования CNT3-3-XY, D36	Внутренний блок канальный CNT3-3-XY, D36	605.0 м³/ч	4 кВт	4 кВт	30 дБ
CNT3-3-XY D45	CNT3-3-XY D45	16.5	16.5	Внутренний блок канальный VRF-системы кондиционирования CNT3-3-XY, D45	Внутренний блок канальный CNT3-3-XY, D45	800.0 м³/ч	5 кВт	5 кВт	33 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Серый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
