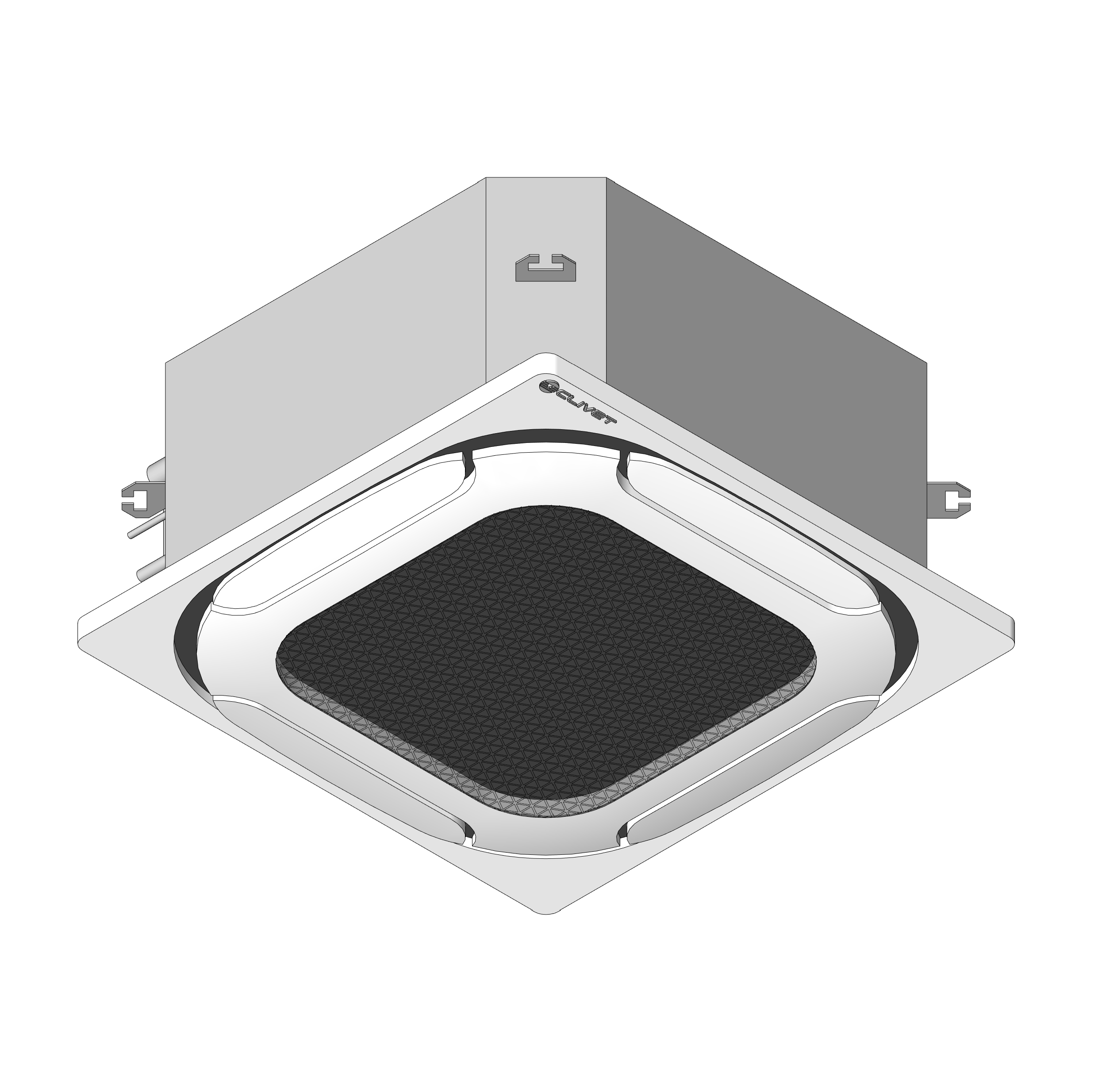

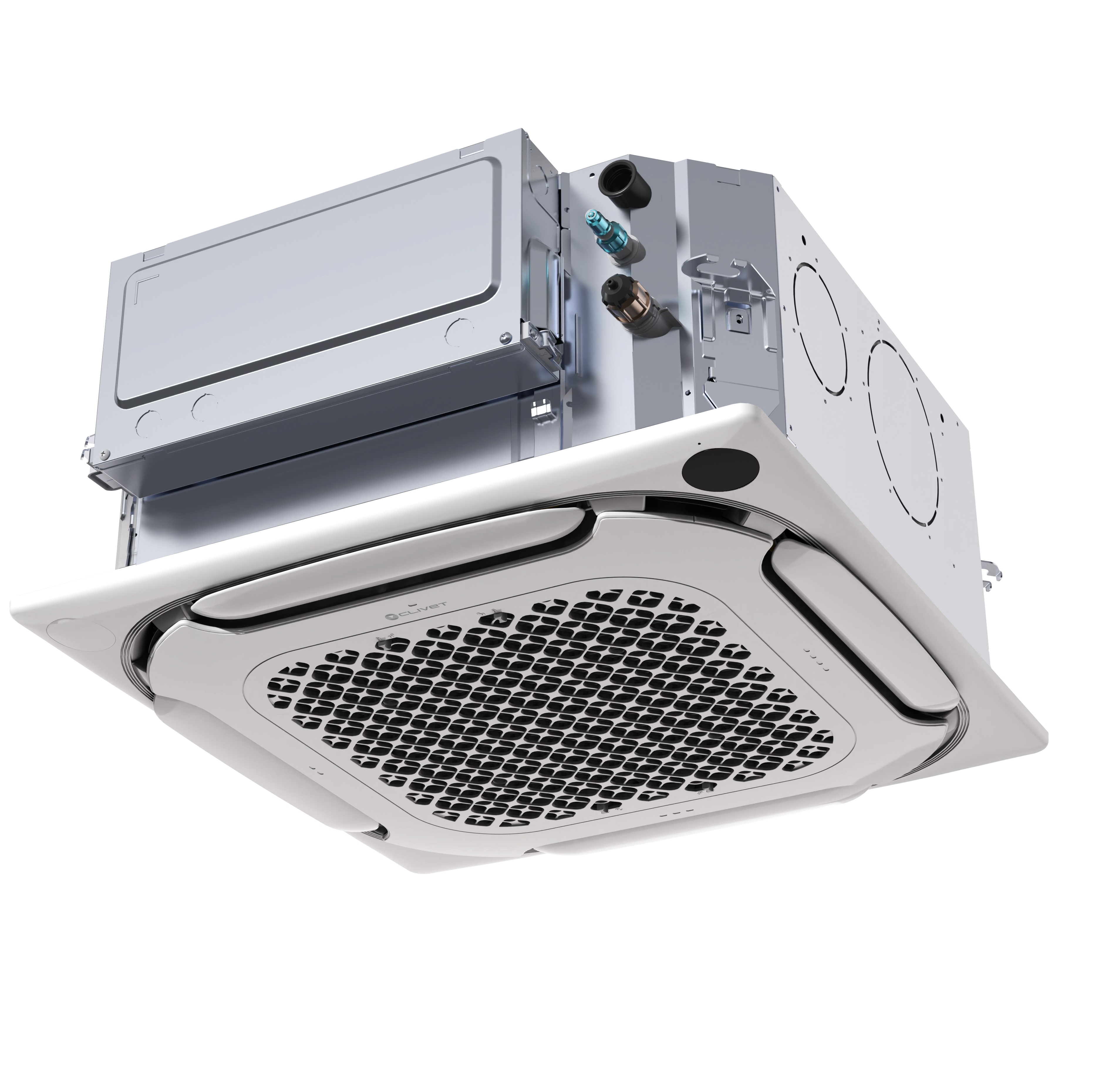

Внутренний блок кассетный Q4AN-3-XY D15-63 1.5-6.3 кВт

Name: Внутренний блок кассетный Q4AN-3-XY D15-63 1.5-6.3 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

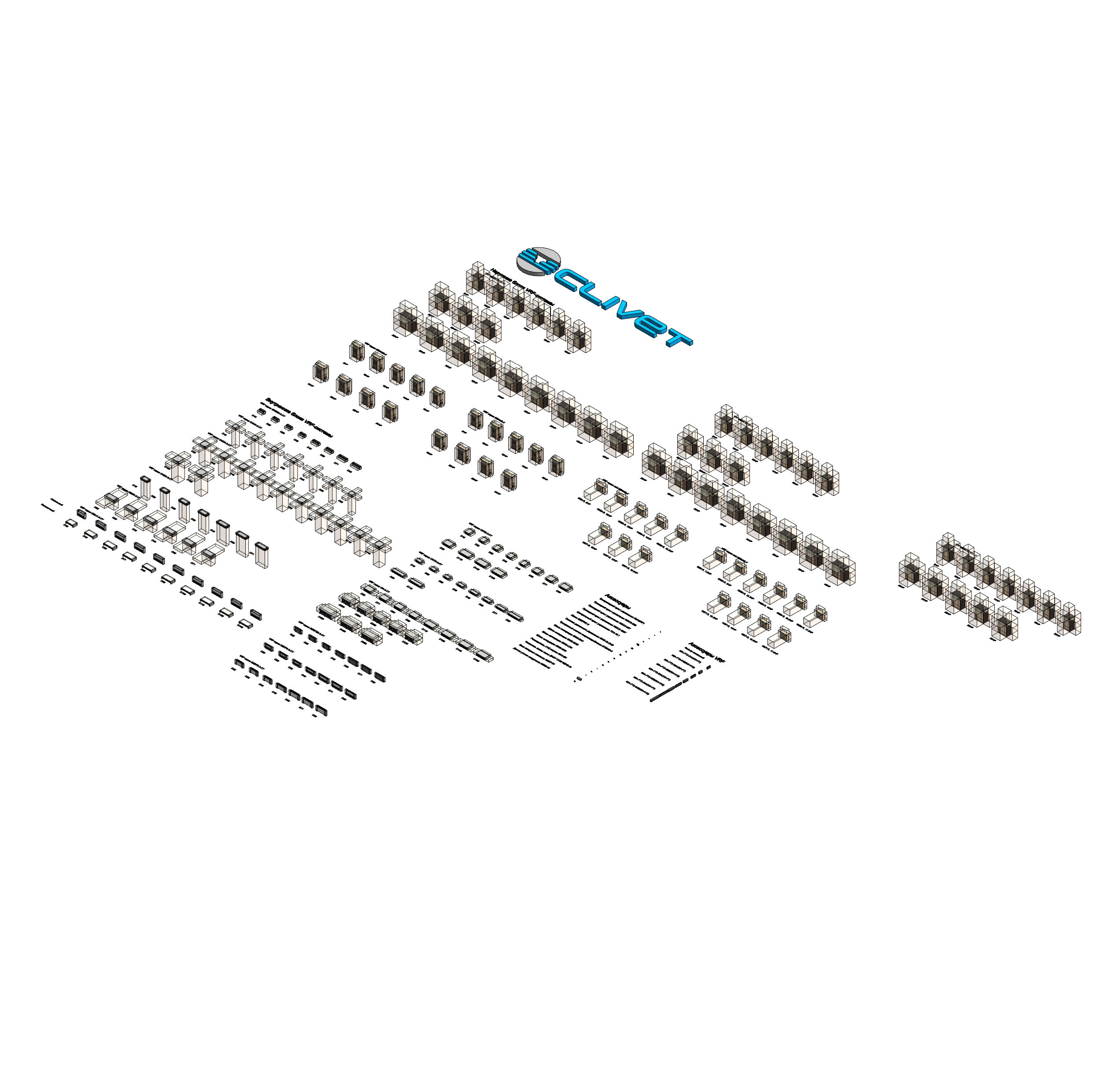

rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019
rfa	cl_blokvnutrenniykassetnyyvrf_q4an-3-xy_clivet_d15-63.rfa	968 KB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_blokvnutrenniykassetnyyvrf_q4an-3-xy_clivet_d15-63.txt	23 KB	—

Типоразмеры (7)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
Q4AN-3-XY D15	Q4AN-3-XY D15	13	13	Внутренний блок кассетный VRF-системы кондиционирования Q4AN-3-XY, D15	Внутренний блок кассетный Q4AN-3-XY, D15	450.0 м³/ч	2 кВт	2 кВт	29 дБ
Q4AN-3-XY D22	Q4AN-3-XY D22	13	13	Внутренний блок кассетный VRF-системы кондиционирования Q4AN-3-XY, D22	Внутренний блок кассетный Q4AN-3-XY, D22	450.0 м³/ч	2 кВт	2 кВт	29 дБ
Q4AN-3-XY D28	Q4AN-3-XY D28	13	13	Внутренний блок кассетный VRF-системы кондиционирования Q4AN-3-XY, D28	Внутренний блок кассетный Q4AN-3-XY, D28	510.0 м³/ч	3 кВт	3 кВт	30 дБ
Q4AN-3-XY D36	Q4AN-3-XY D36	14	14	Внутренний блок кассетный VRF-системы кондиционирования Q4AN-3-XY, D36	Внутренний блок кассетный Q4AN-3-XY, D36	530.0 м³/ч	4 кВт	4 кВт	31 дБ
Q4AN-3-XY D45	Q4AN-3-XY D45	14	14	Внутренний блок кассетный VRF-системы кондиционирования Q4AN-3-XY, D45	Внутренний блок кассетный Q4AN-3-XY, D45	640.0 м³/ч	5 кВт	5 кВт	36,5 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Пластик, Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	235 mm
Ширина	620 mm
Длина	620 mm
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Серый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
