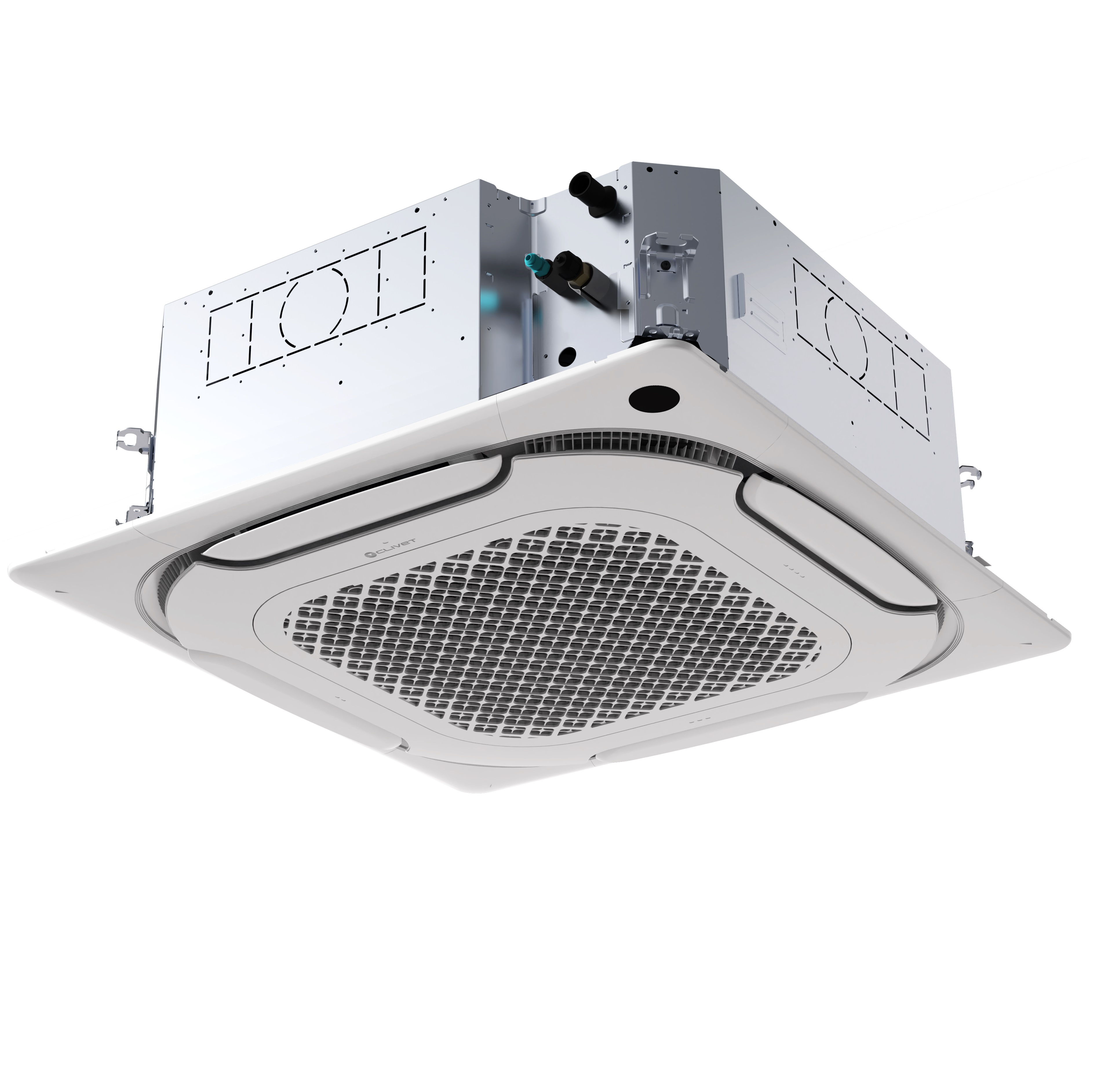

Внутренний блок кассетный Q4DN-3-XY D28-140 2.8-14 кВт

Name: Внутренний блок кассетный Q4DN-3-XY D28-140 2.8-14 кВт
Brand: Clivet

Обновлено в 2024 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Система VRF - это решение для круглогодичного кондиционирования воздуха, особенно подходящее для коммерческих зданий, отелей и офисов. Как на стороне источника, так и на стороне потребителя, он основан на прямом теплообмене между хладагентом и окружающей средой. Внутренние блоки, являются неотъемлемой частью контура охлаждения, выступая в качестве испарителя в летнем режиме и в качестве конденсатора в зимнем режиме. По сравнению с системой SPLIT, VRF характеризуется наличием электронного расширительного клапана на отдельных внутренних блоках, что обеспечивает расширение системы, а также увеличенное количество и полную независимость работы доводчиков.

Файлы для скачивания

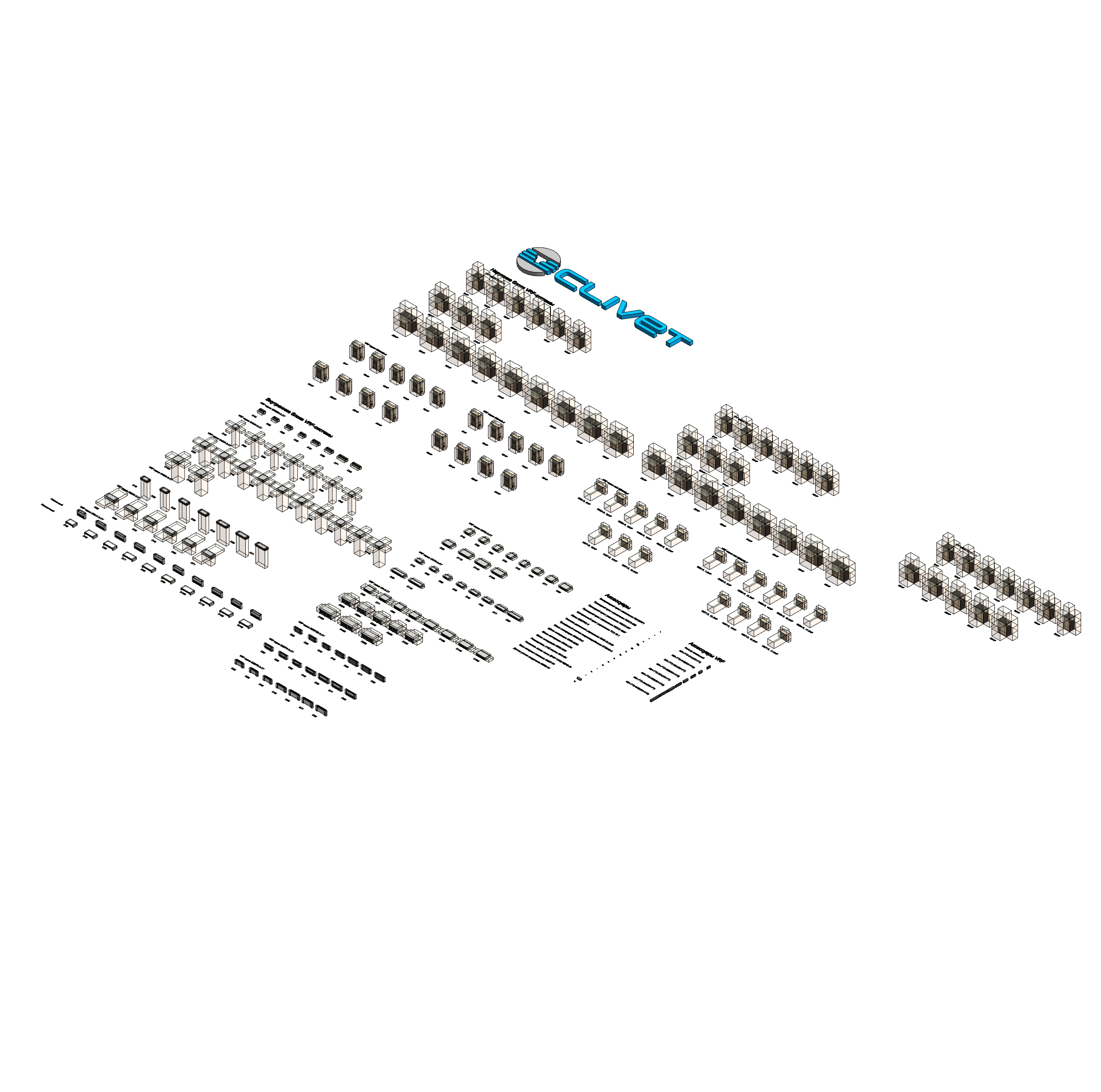

rvt	cl_injenernoeoborudovanie_blokinarujnye-vnutrennie-paneliupravleniya_clivet.rvt	58.2 MB	Revit 2019

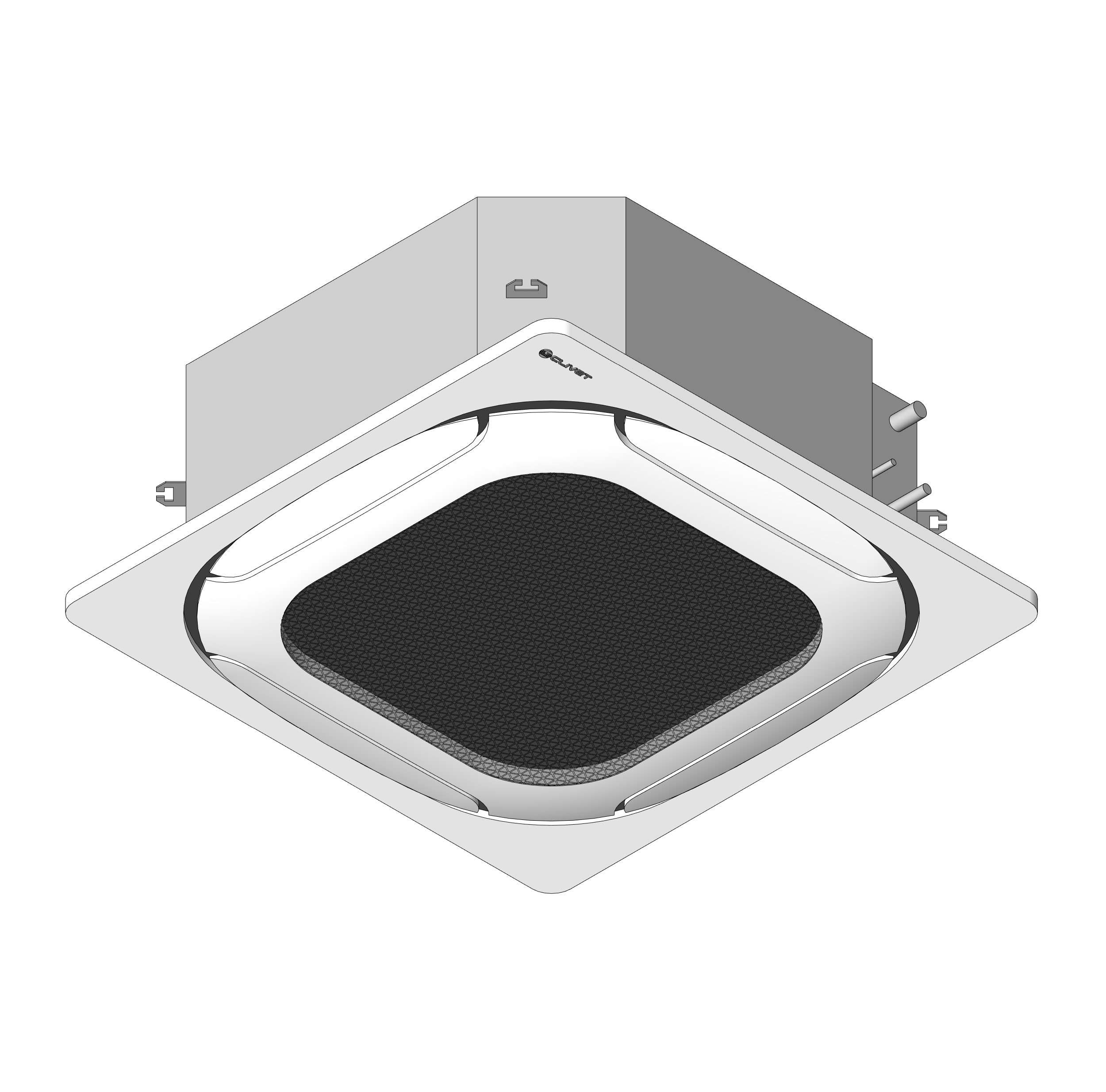

rfa	cl_blokvnutrenniykassetnyyvrf_q4dn-3-xy_clivet_d28-140.rfa	996 KB	Revit 2019
pdf	clivet-instruktsiya_po_rabote_s_modelyami.pdf	1.9 MB	—
txt	cl_blokvnutrenniykassetnyyvrf_q4dn-3-xy_clivet_d28-140.txt	31 KB	—

Типоразмеры (10)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень звукового давлениня
Q4DN-3-XY D28	Q4DN-3-XY D28	18	18	Внутренний блок кассетный VRF-системы кондиционирования Q4DN-3-XY, D28	Внутренний блок кассетный Q4DN-3-XY, D28	790.0 м³/ч	3 кВт	3 кВт	30 дБ
Q4DN-3-XY D36	Q4DN-3-XY D36	18	18	Внутренний блок кассетный VRF-системы кондиционирования Q4DN-3-XY, D36	Внутренний блок кассетный Q4DN-3-XY, D36	790.0 м³/ч	4 кВт	4 кВт	30 дБ
Q4DN-3-XY D45	Q4DN-3-XY D45	18	18	Внутренний блок кассетный VRF-системы кондиционирования Q4DN-3-XY, D45	Внутренний блок кассетный Q4DN-3-XY, D45	910.0 м³/ч	5 кВт	5 кВт	37 дБ
Q4DN-3-XY D56	Q4DN-3-XY D56	19.5	19.5	Внутренний блок кассетный VRF-системы кондиционирования Q4DN-3-XY, D56	Внутренний блок кассетный Q4DN-3-XY, D56	840.0 м³/ч	6 кВт	6 кВт	33дБ
Q4DN-3-XY D71	Q4DN-3-XY D71	19.5	19.5	Внутренний блок кассетный VRF-системы кондиционирования Q4DN-3-XY, D71	Внутренний блок кассетный Q4DN-3-XY, D71	1000.0 м³/ч	8 кВт	7 кВт	37 дБ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Пластик, Металл
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	204 mm
Ширина	950 mm
Длина	950 mm
Общие характеристики
Группирование ADSK Группирование	Внутренние блоки VRF
Количество ADSK Количество	1
Материал ADSK Материал	CL_Светло-Серый_CLIVET
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
