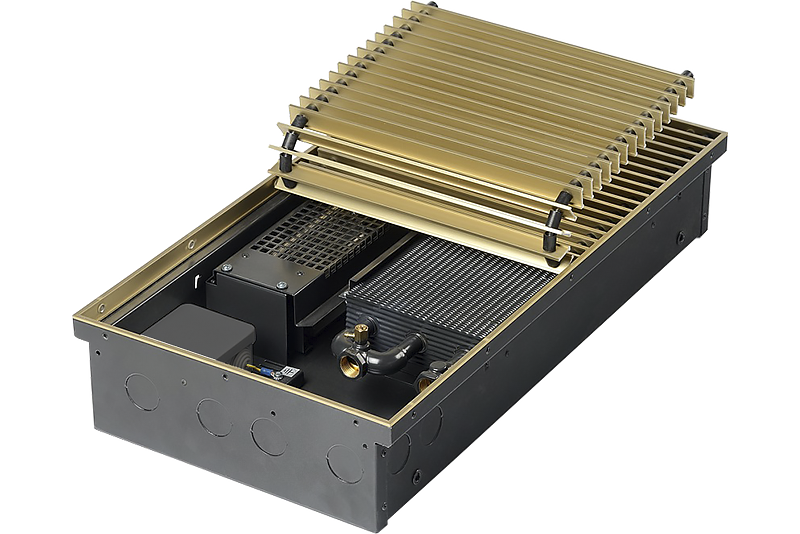

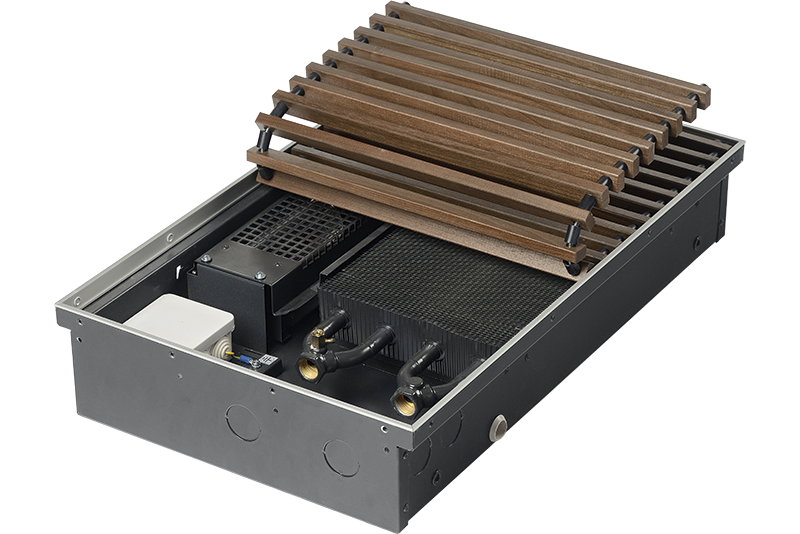

Isoterm внутрипольные конвекторы отопления Гольфстрим-В КВК, КВКП, КВОК

Name: Isoterm внутрипольные конвекторы отопления Гольфстрим-В КВК, КВКП, КВОК
Brand: Isoterm

Обновлено в 2024 году

Описание

Версия Autodesk Revit 2017. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.205-2016.

Файлы для скачивания


rfa	Гольфстрим-В_Внутрипольный_КВОК-12 24.rfa	4.5 MB	Revit 2017
rfa	Гольфстрим-В_Внутрипольный_КВКП-12 24.rfa	12.6 MB	Revit 2017
rfa	Гольфстрим-В_Внутрипольный_КВК-12 24.rfa	12.7 MB	Revit 2017
rfa	Гольфстрим-В_Внутрипольный_КВК.rfa	11.5 MB	Revit 2017
txt	Гольфстрим-В_Внутрипольный_КВКП-12 24.txt	813 KB	—

Типоразмеры (440)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Qну dT50	Qну dT60	Qну dT70	n	n2	Горизонтальное расположение патрубков	Описание
Гольфстрим-В, КВОК 12/24 В-27.11.060 с решеткой из алюминия натурального цвета	Медно-алюминиевый внутрипольный конвектор Гольфстрим-В с решеткой из алюминия натурального цвета. Высота = 110 мм, длина=600 мм, глубина=272 мм.	КВОК 12/24 В-27.11.060	КВОК 12/24 В-27.11.060	5 Вт	5 В·А	538 Вт	649 Вт	761 Вт	14	2	True	с решеткой из алюминия натурального цвета
Гольфстрим-В, КВОК 12/24 В-27.11.070 с решеткой из алюминия натурального цвета	Медно-алюминиевый внутрипольный конвектор Гольфстрим-В с решеткой из алюминия натурального цвета. Высота = 110 мм, длина=700 мм, глубина=272 мм.	КВОК 12/24 В-27.11.070	КВОК 12/24 В-27.11.070	5 Вт	5 В·А	793 Вт	957 Вт	1122 Вт	17	2	True	с решеткой из алюминия натурального цвета
Гольфстрим-В, КВОК 12/24 В-27.11.080 с решеткой из алюминия натурального цвета	Медно-алюминиевый внутрипольный конвектор Гольфстрим-В с решеткой из алюминия натурального цвета. Высота = 110 мм, длина=800 мм, глубина=272 мм.	КВОК 12/24 В-27.11.080	КВОК 12/24 В-27.11.080	10 Вт	10 В·А	823 Вт	993 Вт	1163 Вт	19	2	True	с решеткой из алюминия натурального цвета
Гольфстрим-В, КВОК 12/24 В-27.11.090 с решеткой из алюминия натурального цвета	Медно-алюминиевый внутрипольный конвектор Гольфстрим-В с решеткой из алюминия натурального цвета. Высота = 110 мм, длина=900 мм, глубина=272 мм.	КВОК 12/24 В-27.11.090	КВОК 12/24 В-27.11.090	10 Вт	10 В·А	1082 Вт	1305 Вт	1530 Вт	22	2	True	с решеткой из алюминия натурального цвета
Гольфстрим-В, КВОК 12/24 В-27.11.100 с решеткой из алюминия натурального цвета	Медно-алюминиевый внутрипольный конвектор Гольфстрим-В с решеткой из алюминия натурального цвета. Высота = 110 мм, длина=1000 мм, глубина=272 мм.	КВОК 12/24 В-27.11.100	КВОК 12/24 В-27.11.100	11 Вт	11 В·А	1337 Вт	1613 Вт	1890 Вт	24	2	True	с решеткой из алюминия натурального цвета

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл, Медь, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	80 mm
Ширина	200 mm
Длина	600 mm
Общие характеристики
Масса ADSK Масса	0
Напряжение ADSK Напряжение	24 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ОАО «ФИРМА ИЗОТЕРМ» тел.+7(812)322-88-82
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
