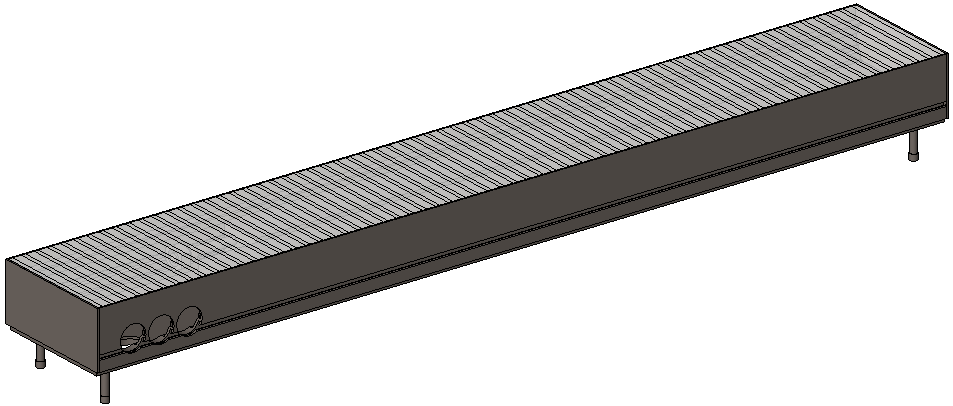

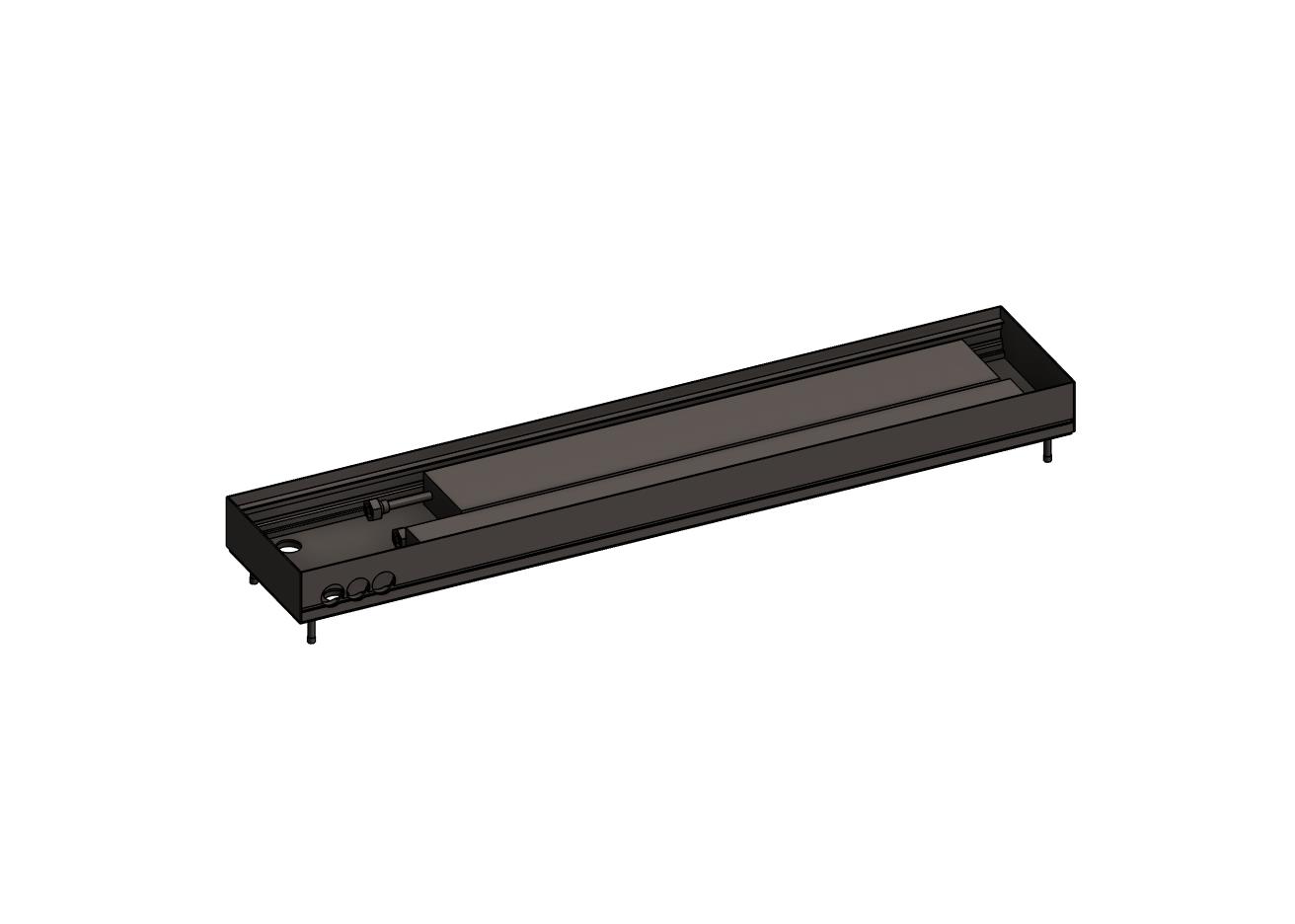

Системный конвектор внутрипольный Mohlenhoff QSKM 195-66-750…3000

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

Обзор
Внутрипольный конвектор Möhlenhoff серии QSKM создан для помещений, где нет возможности сделать нишу больше 150 мм для классической модели QSK. Конвекторы QSKM монтируют в нишу глубиной от 79 мм.

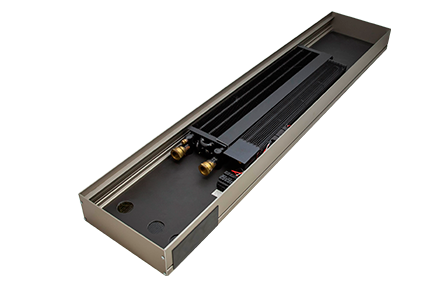

Внутри лотка глубиной всего 66 мм установлен компактный тангенциальный вентилятор, который прогоняет воздух через теплообменник. Благодаря этому мощность прибора возрастает в несколько раз и его можно использовать как полноценный источник отопления.

Технические характеристики QSKM_195:
Ширина: 195 мм
Высота: 66 мм
Длина: от 750 мм до 3000 мм (возможно изготовление индивидуальной длины)
Патрубок подачи горячей воды: 3/8’’ внутрен.резьба с воздухоотводом
Рабочее давление: 1000 кПа (10 бар)
Потребляемая мощность: от 2,1 до 11,8 Вт (в зависимости от длины)
Конструкция:
• Короб из прочного алюминиевого анодированного профиля толщиной 2 мм выдерживает большие нагрузки
• Теплообменник, окрашенный в черный цвет, состоит из медной трубки и волнистых алюминиевых ламелей
• ЕС-мотор с 24 скоростями вращения
• Тангенциальный вентилятор
• Декоративная рулонная или линейная решетка из скругленных алюминиевых профилей и прорезиненных соединителей с антискользящими упорами (поставляется отдельно)

Подбор конвектора по тепловой мощности:
https://mohlenhoff.pro/calculator/
Расчет конвекторов:
https://mohlenhoff.pro/program/
Техническая документация:
https://mohlenhoff.pro/production/konvektory/vnutripolnyy-konvektor-qskm/#product-documentation
Варианты расцветок решетки:
https://mohlenhoff.pro/production/dekorativnye-reshetki/
