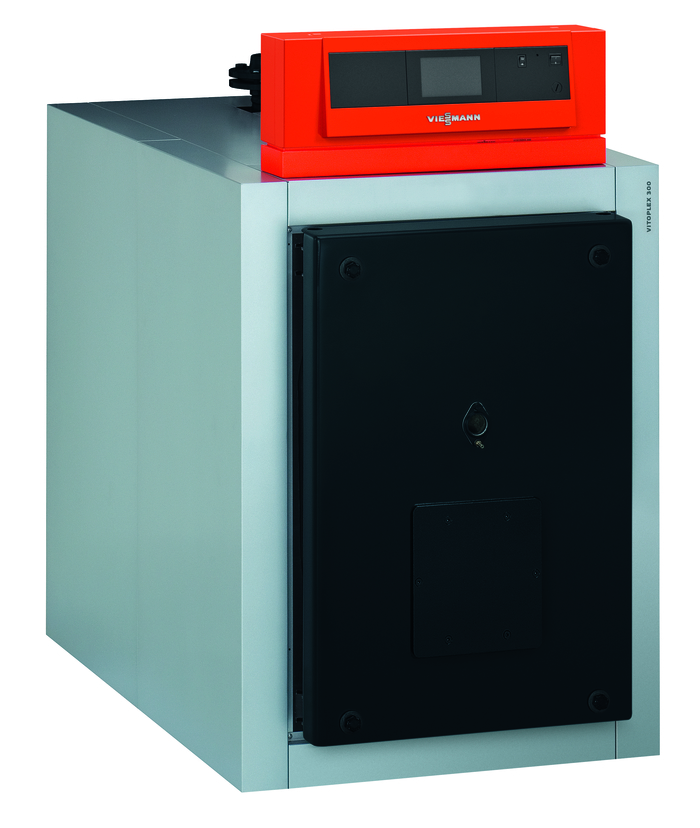

Низкотемпературный трехходовой котел Vitoplex 300 TX3A, 90-500 кВт

Name: Низкотемпературный трехходовой котел Vitoplex 300 TX3A, 90-500 кВт
Brand: Viessmann

Обновлено в 2022 году

Описание

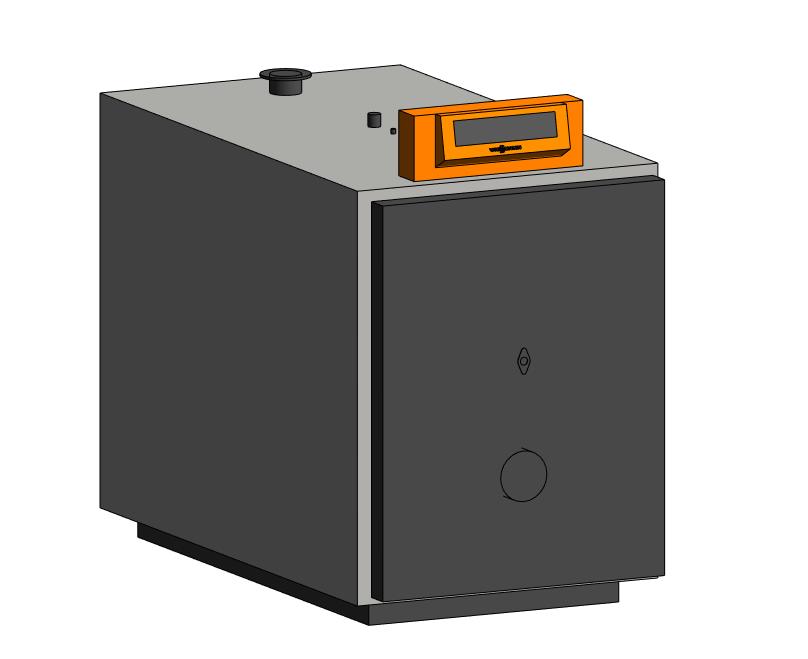

Версия Revit 2017.Низкотемпературный трехходовой котел для жидкого и газообразного топлива, с многослойными теплообменными поверхностями. Представленное системное семейство разработано с учетом рекомендаций компании "Viessmann" и правил оформления.

Файлы для скачивания


rfa	bimlib_vitoplex300-tx3a_90-500kw_viessmann.rfa	2.3 MB	Revit 2017
rvt	bimlib_injenernoeoborudovanie_radiatory_viessmann.rvt	37.4 MB	Revit 2017
rvt	bimlib_injenernoeoborudovanie_kotly-vitomax_viessmann.rvt	29.5 MB	Revit 2017

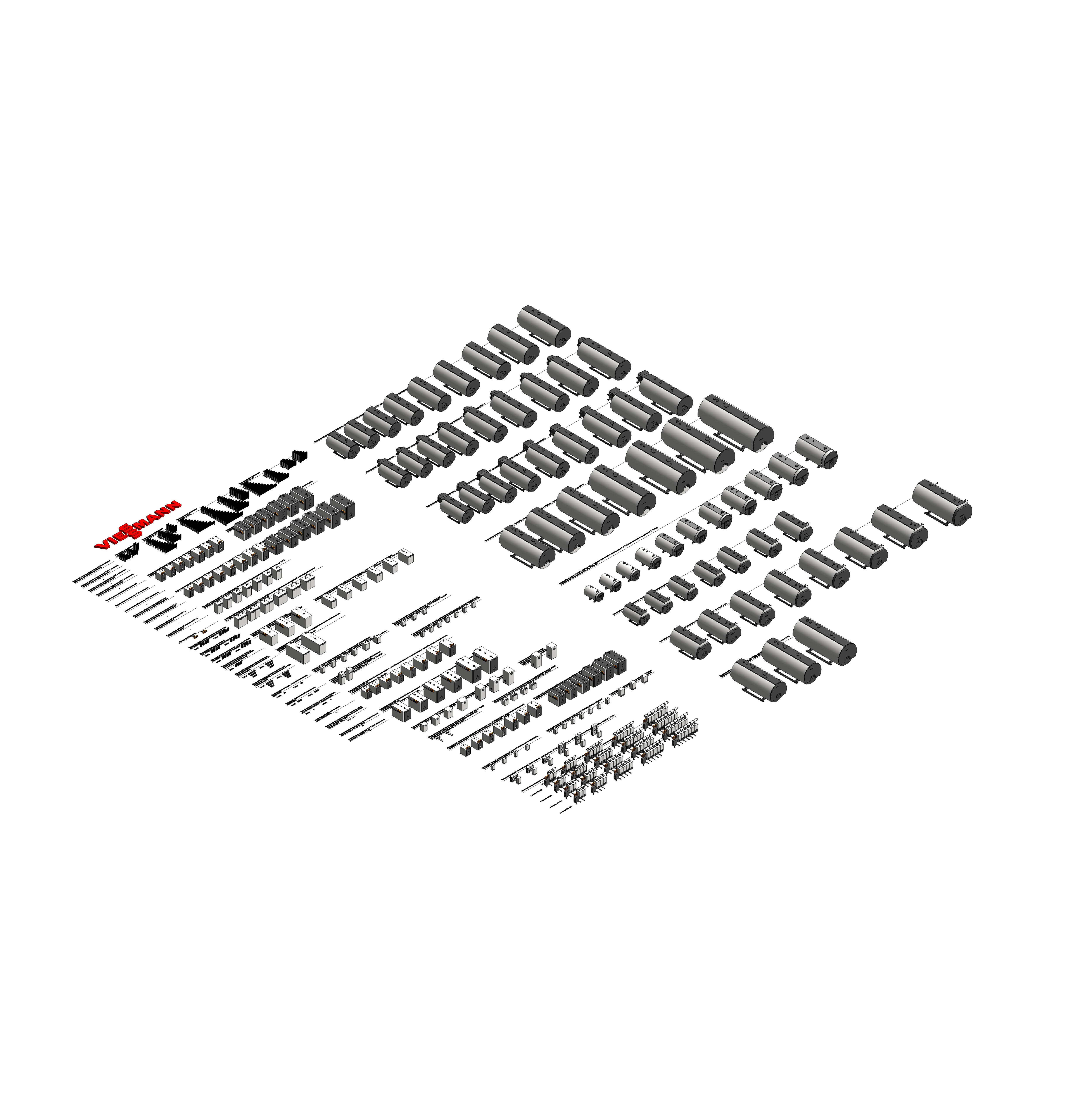

rvt	bimlib_injenernoeoborudovanie_viessmann.rvt	175.3 MB	Revit 2017
txt	bimlib_vitoplex300-tx3a_90-500kw_viessmann.txt	26 KB	—

Типоразмеры (8)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Тепловая мощность ADSK_Тепловая мощность	VS_Объем котловой воды
90 кВт	395	Водогрейный котел Vitoplex 300 TX3A 90 кВт 4 бар	TX3A931	90 кВт	0.2 м³ m3
115 кВт	440	Водогрейный котел Vitoplex 300 TX3A 115 кВт 4 бар	TX3A932	115 кВт	0.2 м³ m3
140 кВт	510	Водогрейный котел Vitoplex 300 TX3A 140 кВт 4 бар	TX3A933	140 кВт	0.3 м³ m3
180 кВт	540	Водогрейный котел Vitoplex 300 TX3A 180 кВт 4 бар	TX3A934	180 кВт	0.3 м³ m3
235 кВт	710	Водогрейный котел Vitoplex 300 TX3A 235 кВт 4 бар	TX3A935	235 кВт	0.5 м³ m3

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	230 В
Обозначение ADSK Обозначение	ГОСТ 21563-93
Примечание ADSK Примечание	Нормативный КПД при работе на жидком топливе/природном газе до 90%,при температуре отопительной системы 75/60 °C до 96%
Ток ADSK Ток	0 А
