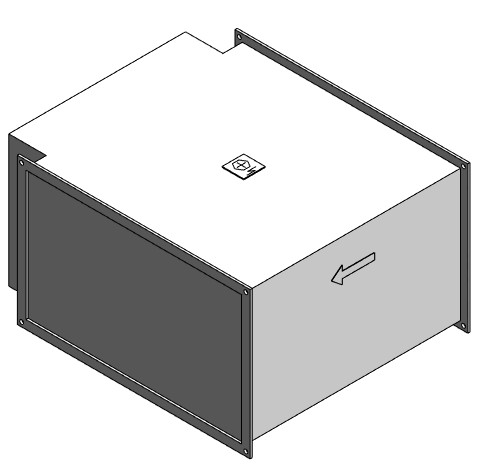

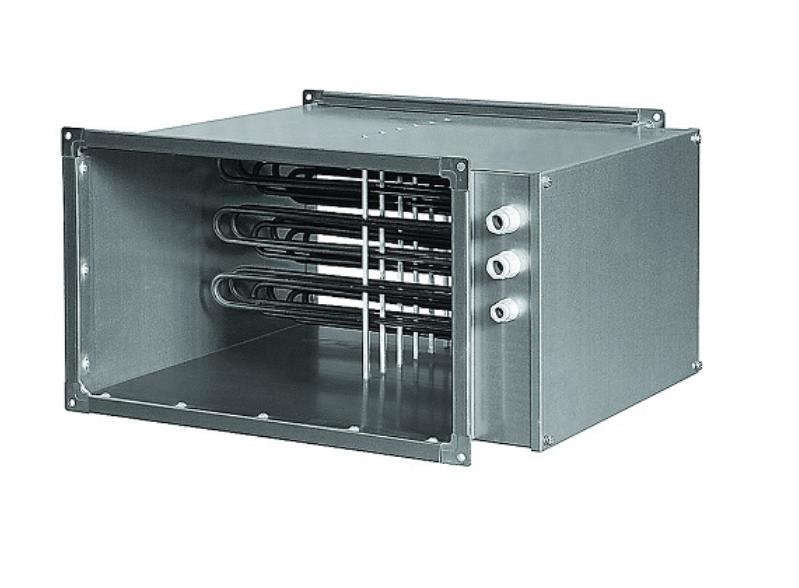

Нагреватель электрический прямоугольный ELN
Обновлено 13 дней назадОписание
Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.
Файлы для скачивания
| rfa | KORF_Нагреватель_Электрический_ELN.rfa | 864 KB | Revit 2018 | |

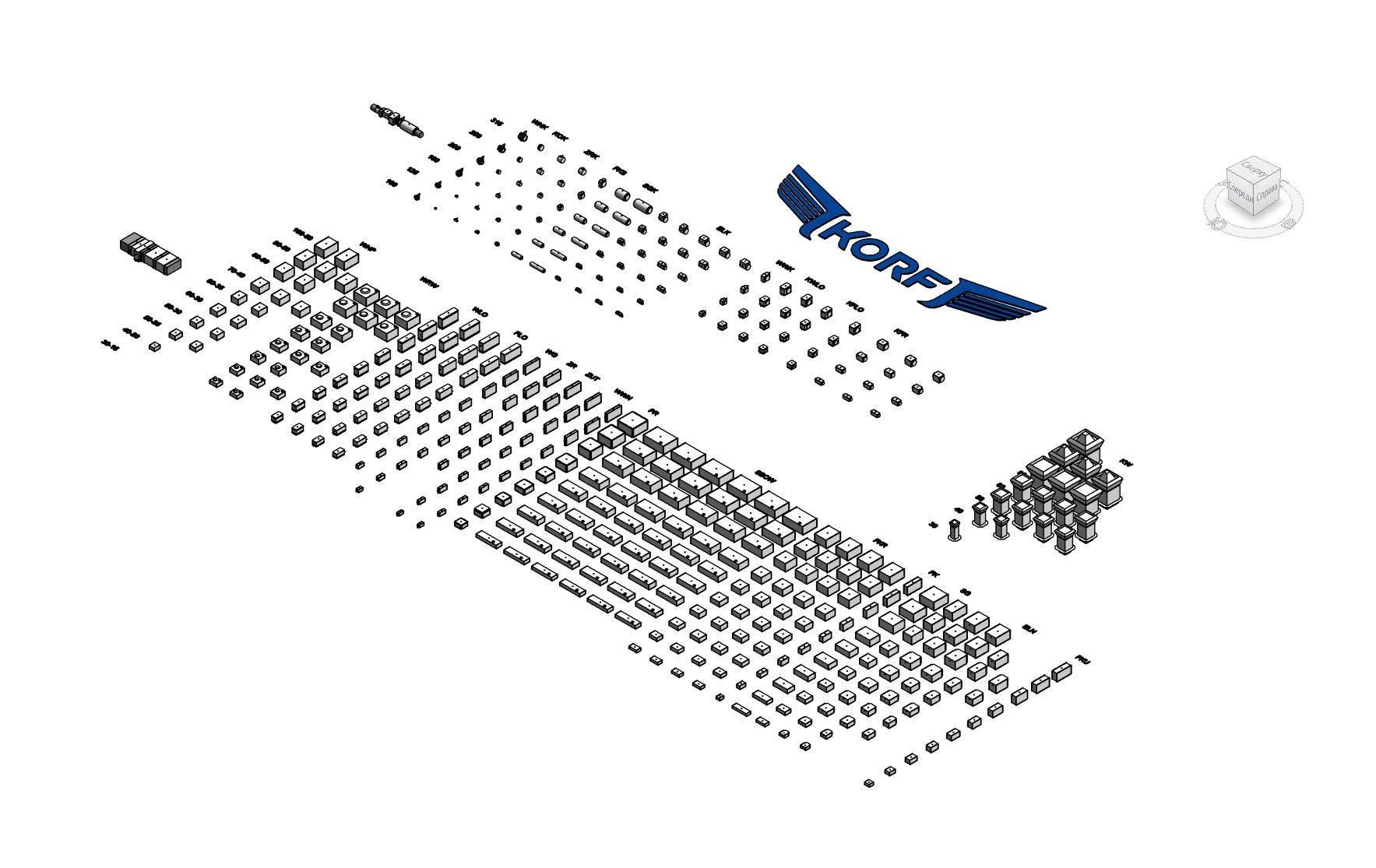

| rvt | KORF_Каталог_Канальное оборудование_V5.rvt | 45.9 MB | — | |
| txt | KORF_Нагреватель_Электрический_ELN.txt | 41 KB | — | |
| KORF_Инструкция_Канальное оборудование_V3.pdf | 2.1 MB | — |
Типоразмеры (41)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Напряжение ADSK Напряжение | Ток ADSK Ток | Количество фаз ADSK_Количество фаз | Количество фаз числовое ADSK_Количество фаз числовое | Номинальная мощность ADSK_Номинальная мощность | Полная мощность ADSK_Полная мощность |
|---|---|---|---|---|---|---|---|---|---|---|
| ELN 30-15/3 | ELN 30-15/3 | 7 | 7 | Нагреватель электрический прямоугольный, 30x15, 3 кВт | 230 В | 13 А | 1 | 1 | 3.00 кВт | 3.00 кВ·А |
| ELN 30-15/4.5 | ELN 30-15/4.5 | 7.4 | 7.4 | Нагреватель электрический прямоугольный, 30x15, 4.5 кВт | 230 В | 19 А | 1 | 1 | 4.50 кВт | 4.50 кВ·А |
| ELN 40-20/6 | ELN 40-20/6 | 16 | 16 | Нагреватель электрический прямоугольный, 40x20, 6 кВт | 400 В | 9 А | 3 | 3 | 6.00 кВт | 6.00 кВ·А |
| ELN 40-20/12 | ELN 40-20/12 | 16 | 16 | Нагреватель электрический прямоугольный, 40x20, 12 кВт | 400 В | 18 А | 3 | 3 | 12.00 кВт | 12.00 кВ·А |
| ELN 50-25/7.5 | ELN 50-25/7.5 | 11 | 11 | Нагреватель электрический прямоугольный, 50x25, 7.5 кВт | 400 В | 11 А | 3 | 3 | 7.50 кВт | 7.50 кВ·А |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Элементы систем вентиляции |
| Сайт производителя | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | ADSK_Сталь оцинкованная |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | KORF |
| Классификация нагрузок ADSK_Классификация нагрузок | ОВК |
