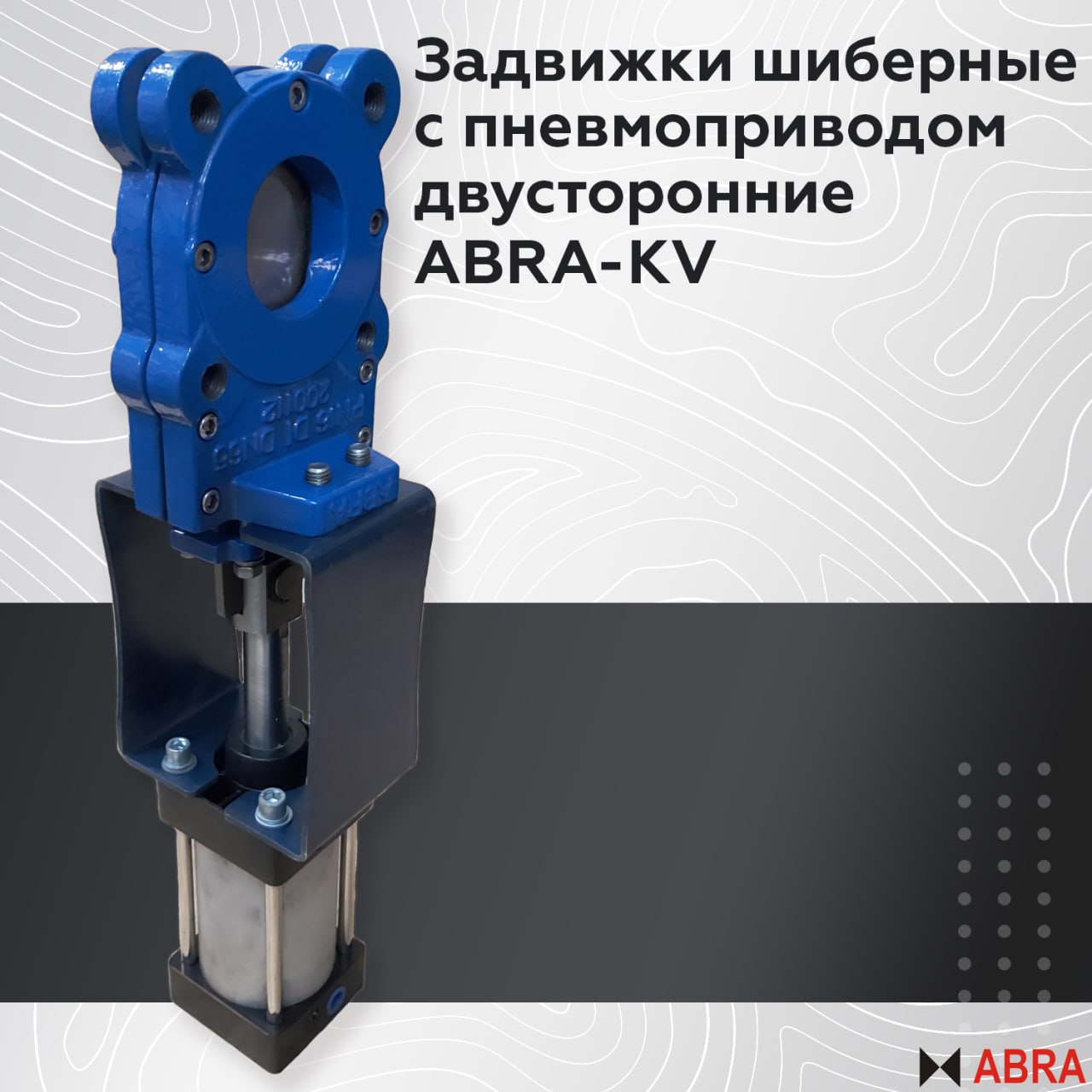

Двусторонние шиберные задвижки = затворы ножевые ABRA-KV-01 DN050-400, PN10/16 с пневмоприводом на 6 бар / Knife gate valve with pneumopiston

Name: Двусторонние шиберные задвижки = затворы ножевые ABRA-KV-01 DN050-400, PN10/16 с пневмоприводом на 6 бар / Knife gate valve with pneumopiston
Brand: ABRA - АБРА

Обновлено 5 месяцев назад

Описание

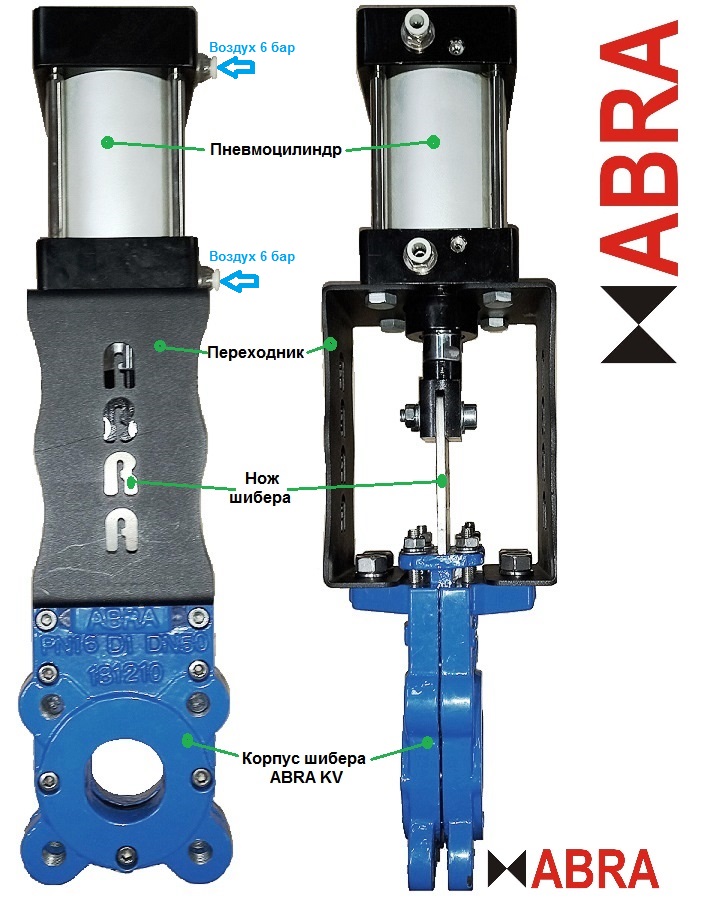

Задвижки шиберные (затворы ножевые) ABRA-KV с пневмоприводом (с пневмоцилиндром) двусторонние PN10 и PN16, DN050-400, GGG40/SS304/EPDM(NBR). Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short" = EN558 S20 = DIN 3202 T3 K1 = ISO 5752 Series 20 = API 609 Table 1 = EN 593 /

Файлы для скачивания


rfa	ЗадвижкаШиберная(затворы ножевые)ABRA-KV_Пневмопривод_PN10-16_DN50-400.rfa	8.9 MB	Revit 2019
rfa	Abradox_ЗадвижкаШиберная_ABRA-KV-01_PN10_PN16_DN50-600.rfa	8.7 MB	Revit 2018
txt	ЗадвижкаШиберная(затворы ножевые)ABRA-KV_Пневмопривод_PN10-16_DN50-400.txt	31 KB	—

Типоразмеры (21)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	PN	Py
ABRA KV-01 50 Ру10	17	Задвижка шиберная затворы ножевые ABRA-KV-01 100 со штурвалом невыдвижной шток, Py=10	100 мм	ABRA KV-01 100	1.0 МПа	10
ABRA KV-01 200 Ру16	44	Задвижка шиберная затворы ножевые ABRA-KV-01 200 со штурвалом невыдвижной шток, Py=16	200 мм	ABRA KV-01 200	1.6 МПа	16
ABRA KV-01 150 Ру16	31.2	Задвижка шиберная затворы ножевые ABRA-KV-01 150 со штурвалом невыдвижной шток, Py=16	150 мм	ABRA KV-01 150	1.6 МПа	16
ABRA KV-01 125 Ру16	26	Задвижка шиберная затворы ножевые ABRA-KV-01 125 со штурвалом невыдвижной шток, Py=16	125 мм	ABRA KV-01 125	1.6 МПа	16
ABRA KV-01 100 Ру16	17	Задвижка шиберная затворы ножевые ABRA-KV-01 100 со штурвалом невыдвижной шток, Py=16	100 мм	ABRA KV-01 100	1.6 МПа	16

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун, Резина, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Чугун GGG40
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Чугун GGG40
